龙芯2K0300是一款基于LA264处理器核的多功能SoC芯片，性能比肩ARM Cortex-A53，可广泛适用于工业控制、通信设备、信息家电和物联网等领域。芯片采用高集成度设计，可提供丰富的功能接口，满足多场景应用需求，同时支持低功耗技术，能够在低能耗条件下进行高效处理。芯片主频1GHz，片内集成16位DDR4内存控制器，并集成USB2.0、GMAC、LCD显示、I2S音频、高速SPI/QSPI、ADC、eMMC、SDIO等丰富的外设接口和其它工控领域常用接口。

龙芯中科携手正点原子发布龙芯ATK-DL2K0300B开发板；基于龙芯2K0300处理器打造，是一款性价比高、集低功耗与自主创新能力于一身的国产芯片开发平台！

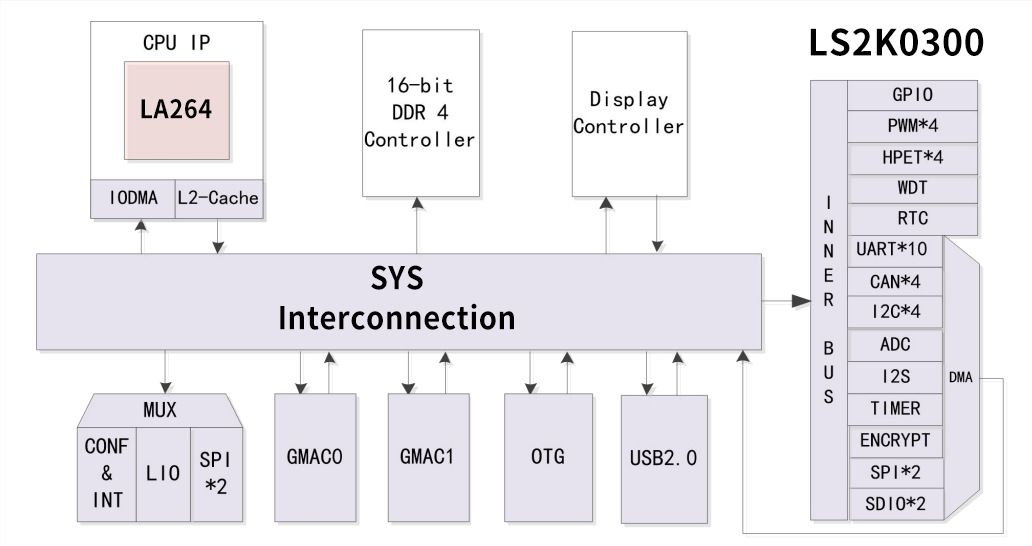

龙芯2K0300芯片结构图

这里给大家带来一些参考资料：

*附件：ATK-DL2K0300B开发板资料介绍指南V1.0.pdf

*附件：02、开发板原理图.zip

*附件：08、龙芯官方参考资料.zip

*附件：ATK-DL2K0300B虚拟机使用参考手册V1.0.pdf

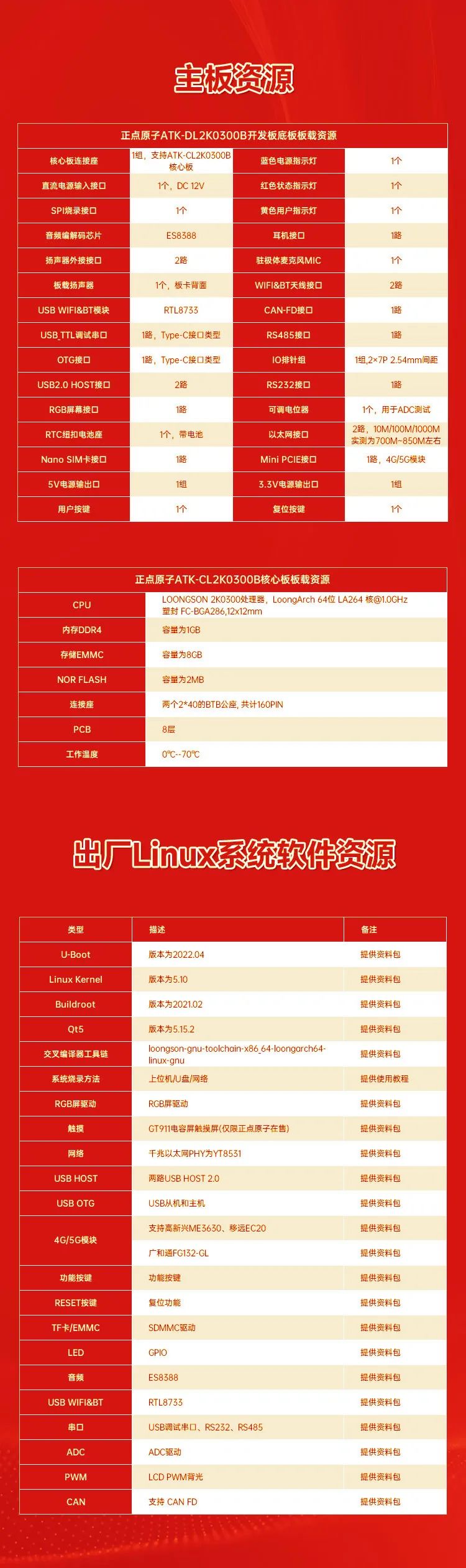

内存组合强劲

内存为1G DDR4 + 8G EMMC，满足大部分开发容量需求。

外设接口丰富

板载1路RS232、1路RS485、2路千兆以太网口、1路CAN FD、2个USB2.0 接口、1个RGB屏幕接口、1个Wi-Fi&BT模组、1个音频模组、1个4G模块接口等，可满足多种应用场景。

此外，大家都知道龙芯 2K0300 蜂鸟开发系统；我们也大家汇总一下，希望对大家上手龙芯ATK-DL2K0300B开发板有所启发。

龙芯 2K0300 蜂鸟开发系统：

蜂鸟开发系统采用模块化设计，具有集成化、可扩展等优势；采用 U-Boot 作为启动固件和 Linux 内核，适配 Buildroot、OpenWrt 和 OpenHarmony 等第三方库和文件系统。

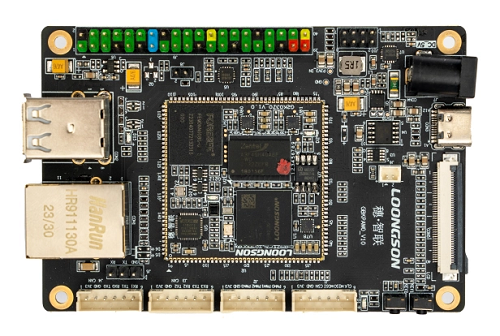

▲ 龙芯 2K0300 蜂鸟板

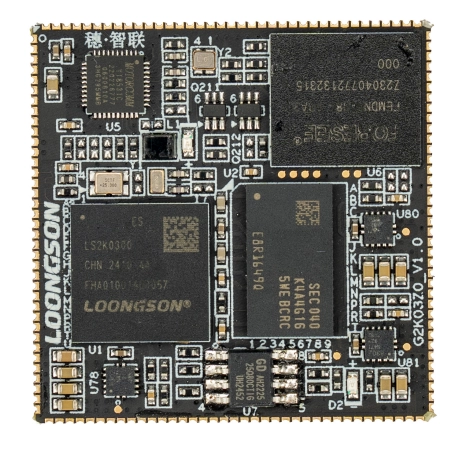

▲ 龙芯 2K0300 蜂鸟核心板

龙芯 2K0300 蜂鸟开发板采用核心板加扩展板的模式设计，核心板集成 CPU 、DDR4 、PHY 芯片、EMMC、NOR FLASH 等核心部件；在底板设计上为用户扩展外围接口，包括：

**· **LCD 显示屏

**· **3 路 SPI 接口

**· **4 路 PWM 接口

**· **4 路 CAN 接口

**· **8 路 AD 模拟输入接口

**· **4 路 I2C 接口

**· **1 路 I2S 接口

**· **4 路 UART 接口

**· **SD 卡座

**· **网口

**· **USB 接口

龙芯2K0300蜂鸟开发板快速上手案例

这里先给大家分享一个龙芯2K0300蜂鸟开发板快速上手案例；希望对大家有所启发。

开发板简介

龙芯2K0300蜂鸟开发板采用核心板加扩展板的模式设计，核心板上集成了CPU 、DDR4 、PHY芯片、EMMC、NOR FLASH等核心部件；在底板设计上为用户扩展了丰富的外围接口，比如LCD显示屏、3路SPI接口、4路PWM接口、4路CAN接口、8路AD模拟输入接口、4路I2C接口、1路I2S接口、4路UART接口、SD卡座、网口、USB接口等等。满足工控互联网行业所需的接口要求，相关的工作参数满足低功耗设计要求，并能灵活实现系统集成设计，功能扩展等。

开发板到手如下所示，很精致，外设也比较全，同时LCD接口支持正点原子的屏幕，有的可以直接使用，板子接口示意图：

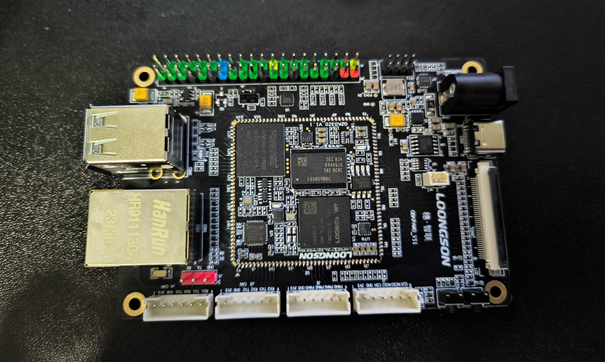

板子开箱实物图，使用电脑的USB供电不足，只使用USB供电的情况下，调试串口需要自己焊接一下，外接USB转串口。

3.准备工作

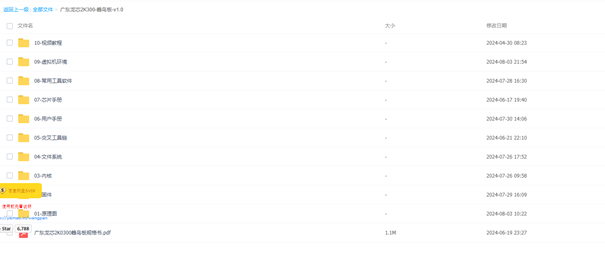

对于这块开发板，大家都没有接触过，第一步肯定是找资料，先看下资料然后在开始开发工作。刚开始在官网上没有找到，后续再论坛中找到了。连接如下：

https://pan.baidu.com/s/1qMp1Mjhdm0OAQJRxYuY27Q?pwd=1234#list/path=%2F

密码：1234

刚开始入手建议直接全部下载，里面有指导手册，龙芯架构等相关文档，同时也是直接把环境搭建好的虚拟机给出，15G左右。对于偏向于应用层的开发者可以直接下载这个，解压之后使用VMware打开就行。

4.开发板登录

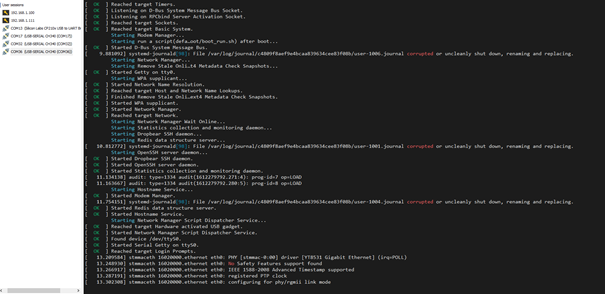

打开终端工具，使用USB转串口连接开发板的串口输出，点击启动按钮，打印输出：

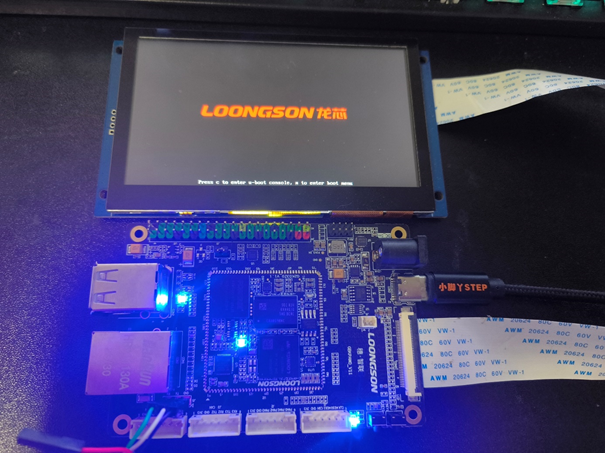

接上屏幕，同时也可以看到启动logo

启动完成后进入一下界面，移植循环到这个界面

5.Python点灯

默认开发的系统以及集成了Python3环境且已经内置了Python包，在接触开发板的过程中可以先点灯熟悉。

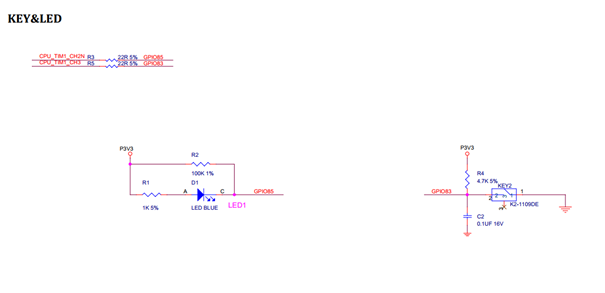

查看硬件设计，连接GPIO85

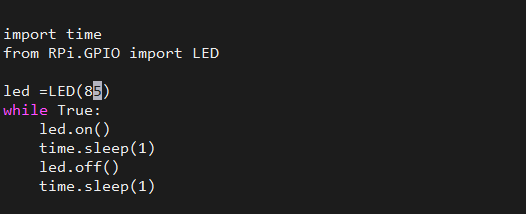

编写Python控制led代码：

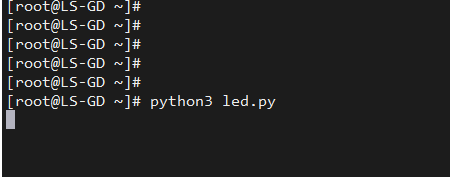

执行代码，这里需要注意，这个IO已经被占用了，其他IO控制也是同样的原理，只需要根据原理图调整一下IO引脚编号即可。

6.使用小结

通过对板子的一部分功能进行测试，基本外设也支持挺全的，用来做工控设备是个不错的选择。总体上感受挺好，但在使用过程中使用终端编辑，vim输入时频繁会乱码，不确定是不是串口的问题。
