聊聊基于微处理器的过压保护继电器可用性

你知道吗，现在的系统可都需要一个可靠又准确的保护方案来确保安全哦。

幸运的是，微处理器就能完美满足这些要求，不仅能保护设备，还能控制、分析和测量，可以说是样样精通。

而且哦，保护方案的花费通常也就设备成本的1%左右，可以说是非常经济实惠了。

不止是保护，微处理器还能让控制系统变得更为灵活和方便。

例如，现在已经开发出了基于微处理器的继电保护解决方案，这些继电器被称为静态继电器。

因为它们都能通过微处理器的可编程方式来实现，所以灵活性也大大提高啦。

而且哦，这些静态继电器功能多多哦，像是过压、欠压、过流、方向性、阻抗、电抗和mho这些特性都可以通过微处理器的继电器来实现哦。

再聊聊这个基于微处理器的过压保护继电器吧。

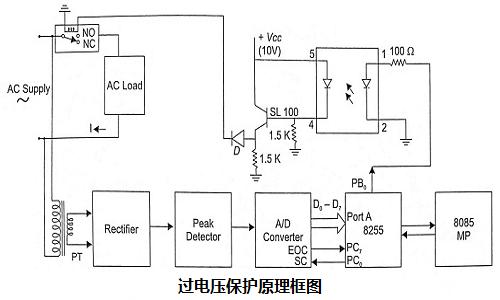

过电压保护原理框图

你瞧，单相交流电源通过电磁继电器与负载连接在一起，这样电源和负载都能得到保护。

为了实现过压和欠压保护呢，电压互感器就派上用场啦，它收集电压信号并提供给峰值检测器电路。

这个电路的作用就是检测电压的峰值，然后将这个峰值信息传给A/D转换器进行模数转换。

接着，光耦电路MCT2E就出场啦，它连接着引脚PB 0的I/O端口，用来防止过压和欠压。

在基于微处理器的保护继电器里头呢，电压的上限和下限可是被储存在内存里的。

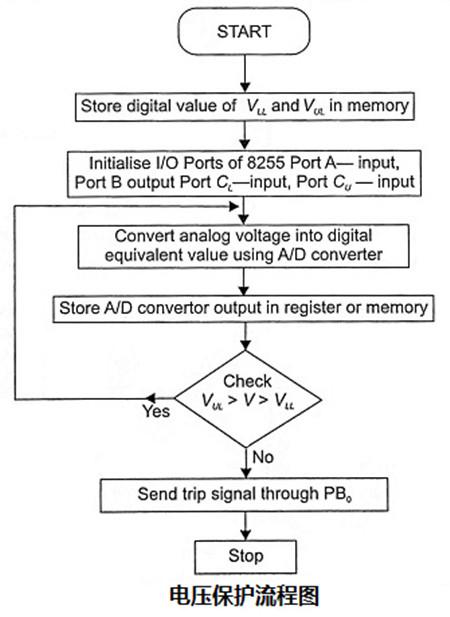

电压保护流程图

就像你看到的图那样，Port A和Port C被初始化为输入端口，Port B和Port C的下半部分被初始化为输出端口。

微处理器就负责接收A/D转换器的输出并与电压的上限和下限进行比较。

如果电压值在安全范围内，微处理器就会通过PB 0发送信号0，继电器闭合，电流就能流过负载为系统供电；如果电压值小于下限V LL或大于上限V UL，微处理器就会通过PB 0发送一个“1”信号给继电器线圈通电，这样继电器就会打开，电源电压与系统断开，系统就能得到保护啦。
