S7-1200:CPU的操作模式有哪几种

CPU 的操作模式

CPU 有以下三种操作模式：STOP 模式、STARTUP 模式和 RUN 模式。CPU 前面的状态 LED 指示当前操作模式。

● 在 STOP 模式下，CPU 不执行任何程序，用户可以下载项目。

● 在 STARTUP 模式下，CPU 会执行任何启动逻辑（如果存在）。在 STARTUP 模式下不处理任何中断事件。

● 在 RUN 模式下，重复执行扫描周期。在程序循环阶段的任何时刻都可能发生和处理中断事件。

说明

CPU 处于 RUN 模式下时，无法下载任何项目。只有在 CPU 处于 STOP 模式时，才能下载项目。

使用操作员面板上的按钮更改操作模式（STOP 或 RUN ）。

操作员面板还提供了用于复位存储器的 MRES 按钮。

RUN/STOP 指示灯的颜色表示 CPU 当前的操作模

式：

 黄色表示 STOP 模式。

 绿色表示 RUN 模式。

 闪烁表示 STARTUP 模式。

将电源连接到 CPU

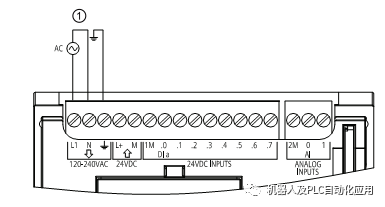

①将电源连接到 CPU 。

该 CPU 需要使用 120 到 240 VAC 的电源。 将线缆的电源线插入 L1 和 N端，接地线插入接地端。 拧紧端子螺钉后，即可将线缆插入电源插座。

连接 PROFINET 电缆

PROFINET 电缆是带有 RJ45 接口的标准 CAT5 以太网电缆，用于连接 CPU 与计算机或编程设备。

①将 PROFINET 电缆的一端插入 CPU 。

将电缆的另一端插入计算机或编程设备的以太网端口。
