使用普通的多路复用器进行切换时钟会发生什么

时间:2023-09-20 10:53

人气:

作者:admin

标签: 锁存器  触发器

导读:在现代芯片中,芯片运行时有必要在两个不同的时钟之间切换。如果我们使用普通的多路复用器进行切换时钟会发生什么?...

在现代芯片中,芯片运行时有必要在两个不同的时钟之间切换。如果我们使用普通的多路复用器进行切换时钟会发生什么?多路复用器有一个名为 SELECT 的控制信号,该信号在设置为“零”时将 CLK1 传播到输出,或者在设置为“1”时将 CLK2 传播到输出。当 SELECT 值更改时,由于输出从当前时钟源立即切换到下一个时钟源,可能会引起毛刺。

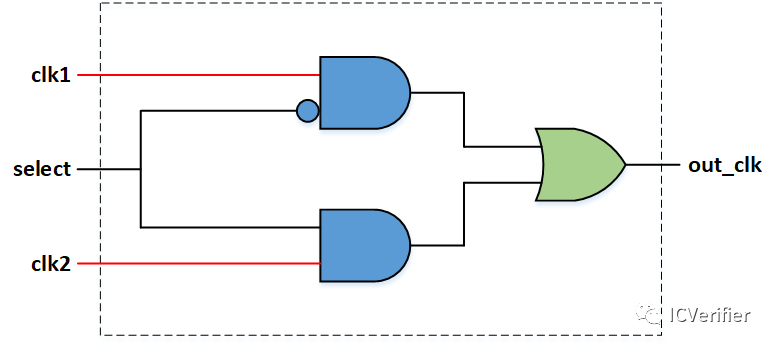

图1普通多路复用器

verilog代码:

module clk_select1(
input                                   clk1,
input                                   clk2,
input                                   rst_n,
input                                   sel,
output                                  out_clk
);
assign out_clk = sel?clk2:clk1;
endmodule


图2时钟切换的正常多路复用器实现的波形(有毛刺)

假如时钟由 clk1 切换到 clk2,且切换时刻为 clk1 输出电平为高的时候,此时立即切换时钟就会导致输出时钟出现毛刺(glitch)。在两个时钟电平相反的时候切换时钟,肯定有毛刺;电平相同的时候,即使不产生毛刺,时钟切换后的第一个时钟的周期或占空比也不是理想的。所以,为避免毛刺的产生,需要在两个时钟都为低电平的时候进行时钟切换。

时钟切换方案的设计思路

1.先关断当前选择的时钟,再新选择的时钟;

2.在时钟为低电平的时钟进行时钟切换;

一种典型的时钟切换电路如下所示。其中左边部分存在一个 互锁结构 ,与SR锁存器结构类似,不同之处是中间嵌入了2个下降沿触发器,这个设计非常巧妙。 互锁电路保证了当输出稳定后,其两端的输出值是互斥的 。插入dff后,电路有了记忆功能, 将互锁的逻辑用下降沿DFF抓一拍后反馈给另一侧,即使当目前select发现变化,只要当前选择的时钟下降沿没有到来时,不会切换时钟,只有当select发生变化,且当前选择的时钟下降沿到来后,关闭当前选择的时钟系统,等到另一个时钟系统下降沿到来时,切换至另一个时钟系统,完成时钟无毛刺切换 ,具体如下:

  1. 当select稳定值为0时,此时系统选择的是clk1时钟,i_and1=1,flop1_o=1;i_and2=0,flop2_o=0;
  2. 当selec由0向1进行变化时,i_and1输出变为0,但是在clk1下降沿到来前,flop1_0会稳定输出为1,因此i_and2仍然输出0,flop2_o保持为0,此时选择的是clk1时钟;
  3. 当clk1下降沿到来时,flop1_0输出变为0,关闭clk1,i_and2的输出会变为1,在clk2下降沿到来前,flop2_o保持为0,此时系统输出低电平;
  4. 当clk2下降沿到来时,flop2_0输出变为1,打开clk2,此时系统选择的时clk2时钟;

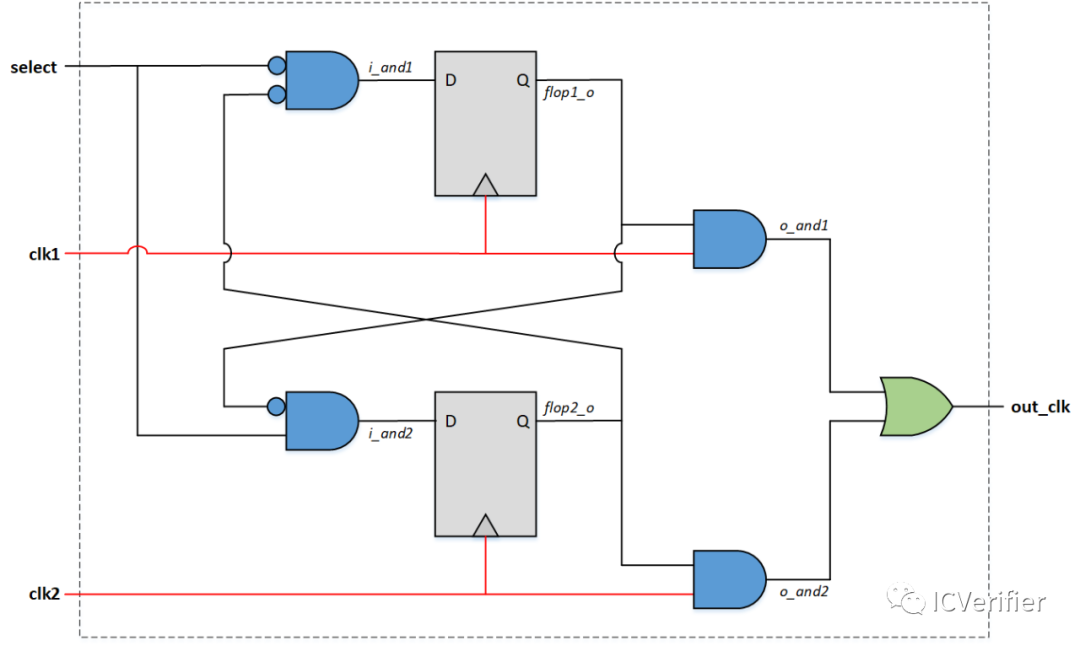

图3无毛刺时钟多路复用器

verilog代码:

module clk_select2(


input                                   clk1,
input                                   clk2,
input                                   rst_n,
input                                   sel,
output                                  out_clk
);


reg ff1;
reg ff2;


always @(negedge clk1 or negedge rst_n) begin
    if(!rst_n)
        ff1 <= 1'b0;
       else begin
        ff1 <= ~ff2 & !sel;
      end
    end
always @(negedge clk2 or negedge rst_n) begin
    if(!rst_n)
        ff2 <= 1'b0;
    else begin
        ff2 <= ~ff1 & sel;
      end
    end


assign out_clk = (ff1 & clk1) | (ff2 & clk2);


endmodule

考虑到选择信号有可能是异步信号,需要在时钟选择信号的缓存触发器之前加两级触发器进行同步处理,来减少亚稳态的传播,结构图如下。该时钟切换电路更具有普遍性。

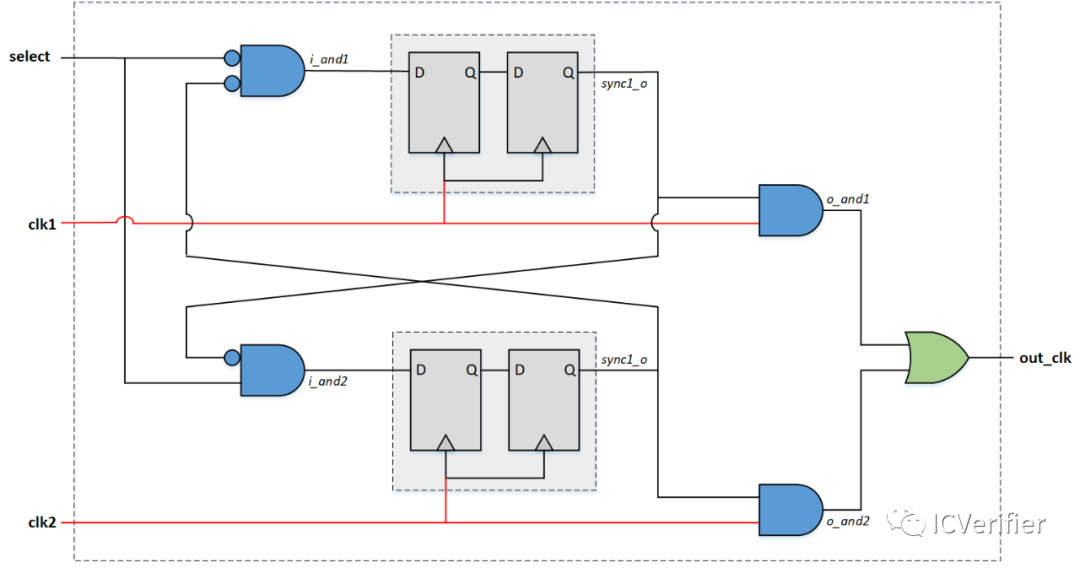

图4无毛刺时钟多路复用器(使用双同步器)

verilog代码:

module clk_select3(


input                                   clk1,
input                                   clk2,
input                                   rst_n,
input                                   sel,
output                                  out_clk
);


reg ff1,ff1_d;
reg ff2,ff2_d;


always @(negedge clk1 or negedge rst_n) begin
    if(!rst_n)
        {ff1,ff1_d} <= 2'b00;
    else begin
        ff1_d <= ~ff2 & !sel;
        ff1 <= ff1_d;
      end
    end
always @(negedge clk2 or negedge rst_n) begin
    if(!rst_n) {ff2,ff2_d} <= 2'b00;
    else begin
        ff2_d <= ~ff1 & sel;
        ff2 <= ff2_d;
      end
    end


assign out_clk = (ff1 & clk1) | (ff2 & clk2);




endmodule
