前提

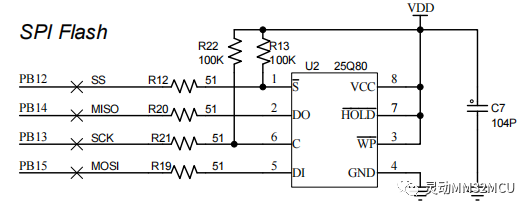

查看MM32F0140的MiniBoard原理图，SPI挂载了W25Q80。

一、SPI介绍

串行外设接口，Serial Peripheral Interface。一种高速的、全双工、同步的串行通信总线。主要应用于EEPROM、FLASH、AD转换器，还有数字信号处理器和数字信号解码器之间。

SPI 支持同时发送和接收数据，采用主从工作方式。SPI 通过 4 个引脚与外部器件相连，分别是：

MOSI：主设备输出、从设备输入引脚。传输方向为主设备发送到从设备。

MISO：主设备输入、从设备输出引脚。传输方向为从设备发送到主设备。

SCK：串行时钟信号，由主设备产生并提供给从设备。

NSS：片选信号，从设备选择。

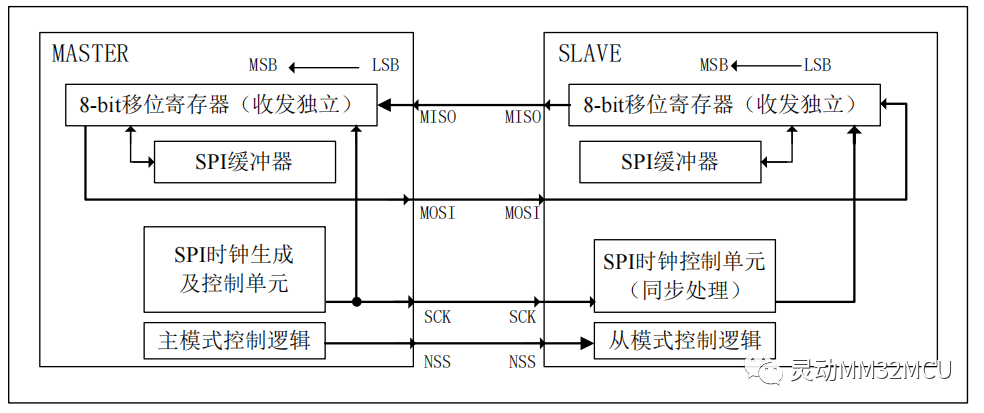

下图示意主、从设备之间一对一通信时的连接情况：

主设备负责发起通信请求，从设备负责响应，从设备通过 SCK 引脚得到主设备提供的时钟信号，从而使得主、从设备均使用同一个时钟进行同步的全双工通信。对于从设备而言，MOSI 引脚输入来自主设备的发送数据，MISO 引脚输出响应数据传给主设备。

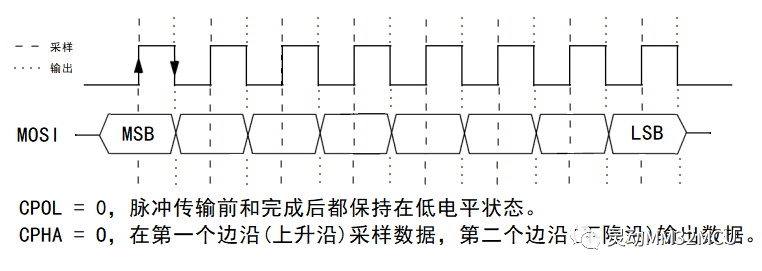

SPI 需要根据从机特性，选配时钟极性（CPOL）和时钟相位（CPHA），比如从机时钟空闲时为低电平，且在时钟信号的第一个跳变沿采样，此时时序见下图：

二、W25Q80介绍

W25Q80是一种串行闪存存储器，主要特点包括：

容量：8 Mbit（1 MB）的存储容量，可以存储大量数据。

SPI接口：采用SPI接口进行数据通信，具备高速的数据传输能力。

快速读取：支持快速的连续读取操作，可提供高效的读取性能。

块擦除：支持块擦除功能，可以批量擦除数据，提高擦除效率。

低功耗：采用低功耗设计，适用于对功耗要求较高的应用场景。

W25Q80可以划分为 4096 个扇区，每个扇区包含 256 个页，每个页的大小为 256 字节。

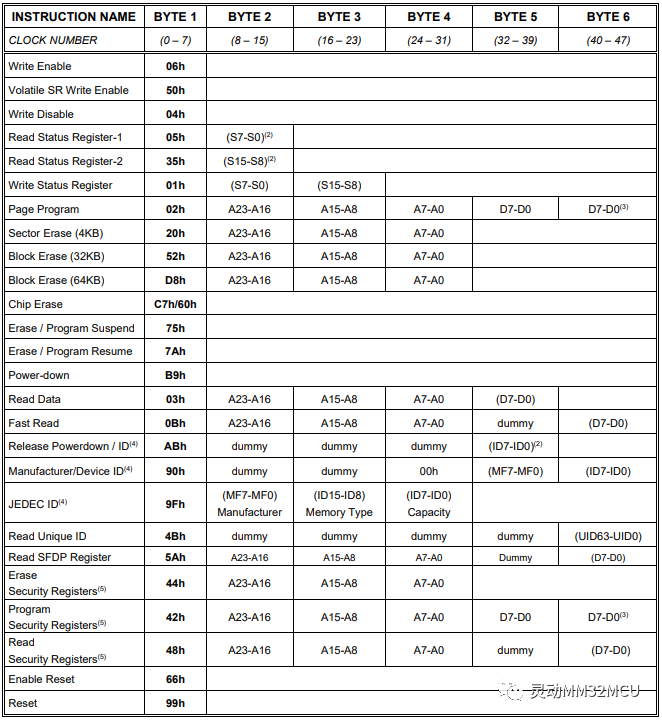

下图为W25Q80的指令：

三、例程

1．介绍

本例程实现SPI与W25Q80通信，SPI查询W25Q80的设备号，并全片擦除后写入数据，再读取出来，看写入的数据与读取的数据是否一致。

2．编码详情

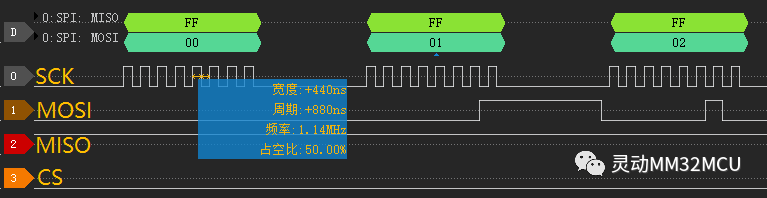

1）初始化配置SPI，速度为PCLK1（36MHz）的32分频，约为1.125MHz；

SPI_InitStructure.SPI_Mode=SPI_Mode_Master;
SPI_InitStructure.SPI_DataSize=SPI_DataSize_8b;
SPI_InitStructure.SPI_DataWidth=8;
SPI_InitStructure.SPI_CPOL=SPI_CPOL_Low;
SPI_InitStructure.SPI_CPHA=SPI_CPHA_1Edge;
SPI_InitStructure.SPI_NSS=SPI_NSS_Soft;
SPI_InitStructure.SPI_BaudRatePrescaler=SPI_BaudRatePrescaler_32;
SPI_InitStructure.SPI_FirstBit=SPI_FirstBit_MSB;
SPI_Init(SPI2,&SPI_InitStructure);
exSPI_DataEdgeAdjust(SPI2,SPI_DataEdgeAdjust_FAST);
SPI_BiDirectionalLineConfig(SPI2,SPI_Direction_Tx);
SPI_BiDirectionalLineConfig(SPI2,SPI_Direction_Rx);
SPI_Cmd(SPI2,ENABLE);

2）编写SPI发送和读取数据的函数

uint32_twriteAndReadData(uint8_tdata)
{
SPI_SendData(SPI2,data);
while(1){
if(SPI_GetFlagStatus(SPI2,SPI_FLAG_TXEPT)){
break;
}
}
while(1){
if(SPI_GetFlagStatus(SPI2,SPI_FLAG_RXAVL)){
returnSPI_ReceiveData(SPI2);
}
}
}

3）获取W25Q80的设备ID

SPI_CSInternalSelected(SPI2,ENABLE);//片选
writeAndReadData(0x9F);//读ID指令
ID|=writeAndReadData(0x00)<< 16;
    ID |= writeAndReadData(0x00) << 8;
    ID |= writeAndReadData(0x00);
    SPI_CSInternalSelected(SPI2, DISABLE); // 取消片选
    printf("

read device id: %X", ID);

4）全片擦除W25Q80，并检查状态等待擦除完成

SPI_CSInternalSelected(SPI2,ENABLE);
writeAndReadData(0x06);//写使能
SPI_CSInternalSelected(SPI2,DISABLE);

SPI_CSInternalSelected(SPI2,ENABLE);
writeAndReadData(0xC7);//全片擦除指令
SPI_CSInternalSelected(SPI2,DISABLE);

SPI_CSInternalSelected(SPI2,ENABLE);
writeAndReadData(0x05);//读状态寄存器
while(1){
temp=writeAndReadData(0x00);
if((temp&0x01)==0x0)//擦除完成
break;
}
SPI_CSInternalSelected(SPI2,DISABLE);
printf("

erasecomplete");

5）写数据，并检查状态等待写完

for(i=0;i< 256; i++) txData[i] = i;
    SPI_CSInternalSelected(SPI2, ENABLE);
    writeAndReadData(0x06);// 写使能
    SPI_CSInternalSelected(SPI2, DISABLE);

    SPI_CSInternalSelected(SPI2, ENABLE);
    writeAndReadData(0x02); // 页编程
    writeAndReadData(0x00); // 页地址
    writeAndReadData(0x00);
    writeAndReadData(0x00);
    for (i = 0; i < 256; i++)
    {
        writeAndReadData(txData[i]);
    }
    SPI_CSInternalSelected(SPI2, DISABLE);

    SPI_CSInternalSelected(SPI2, ENABLE);
    writeAndReadData(0x05); // 读状态寄存器
    while(1) {
        temp = writeAndReadData(0x00);
        if((temp & 0x01) == 0x0) // 页编程完成
            break;
    }
    SPI_CSInternalSelected(SPI2, DISABLE);
    printf("

page programm complete");

6）读数据，并打印出来

SPI_CSInternalSelected(SPI2,ENABLE);
writeAndReadData(0x03);//读数据
writeAndReadData(0x00);//页地址
writeAndReadData(0x00);
writeAndReadData(0x00);
for(i=0;i< 10; i++)
    {
        rxData[i] = writeAndReadData(0x00);
    }
    SPI_CSInternalSelected(SPI2, DISABLE);
    printf("

read data completely
");
    for (i = 0; i < 10; i++)
        printf("
rxDate[%d] = %d", i, rxData[i]);

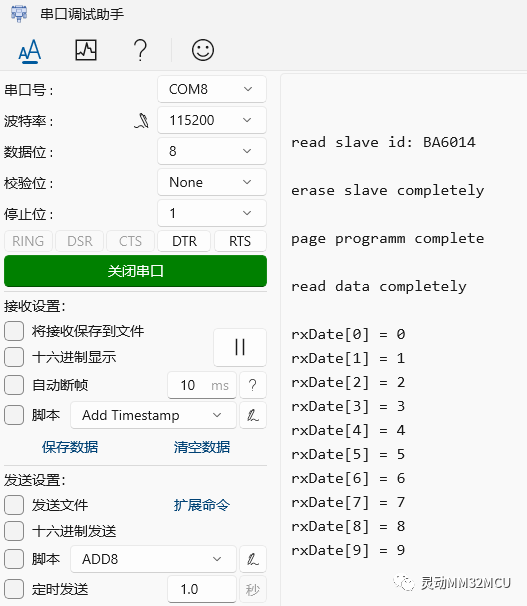

3．串口输出结果

下图为串口输出数据，基本符合程序流程和结果。
