质优价廉的QCC3072 通话音质高保真的混合降噪方案

当今世界，通过蓝牙与智能手机进行连接的无线耳机已经成为了流行趋势。随后TWS耳机市场的不断成长起来，消费者又对ANC主动降噪的需求逐年增加，但是，用户对于产品体验的需求也从简单的需求，升级到更高的标准，ANC降噪功能已经成为高端耳机的标配和卖点，制造商可以利用该特性打造差异化的产品。譬如，市面上不仅涌现了大量的以清晰通话为卖点的TWS耳机，而且客户对耳塞与耳部贴合舒适度有极大的要求！总之：音质要好，体积不能大，戴着要舒适;功耗要小，不仅要有LE Audio，听起来还很Snapdragon！这真是集大成啊！不仅如此，最最关键的是，还要价格低廉！于是就出现了QCC3072。

由此看来，QCC3072 混合降噪方案 有很大的竞争力
1、功能全：Aptx ，三麦CVC通话降噪 ，第三代ANC， LE Audio，功能样样齐全；
2、音质好：以上功能全面保证音质；
3、集大成，功耗小：集成了对语音助手、顶级无线音质、更持久电池续航等诸多特性的支持。

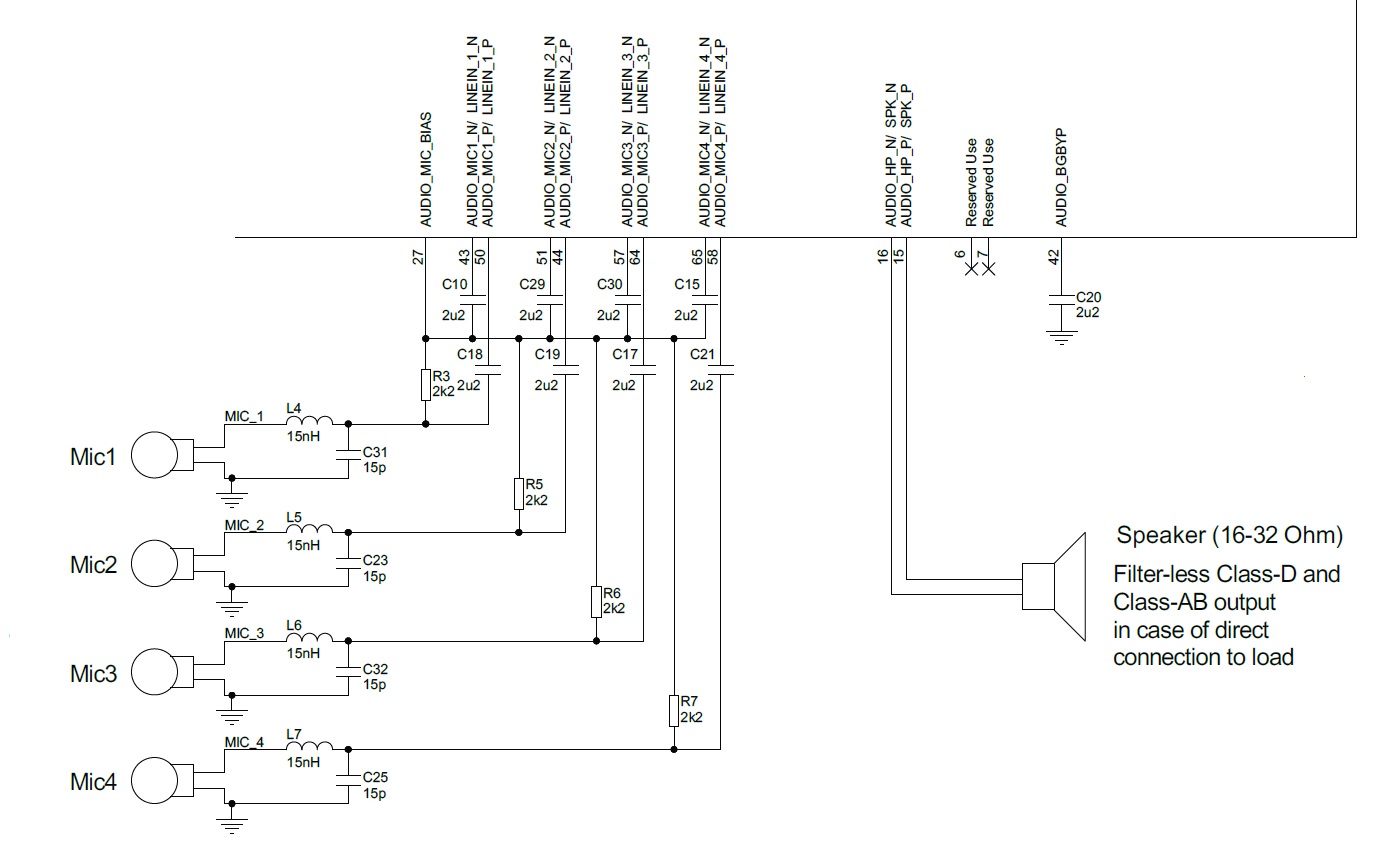

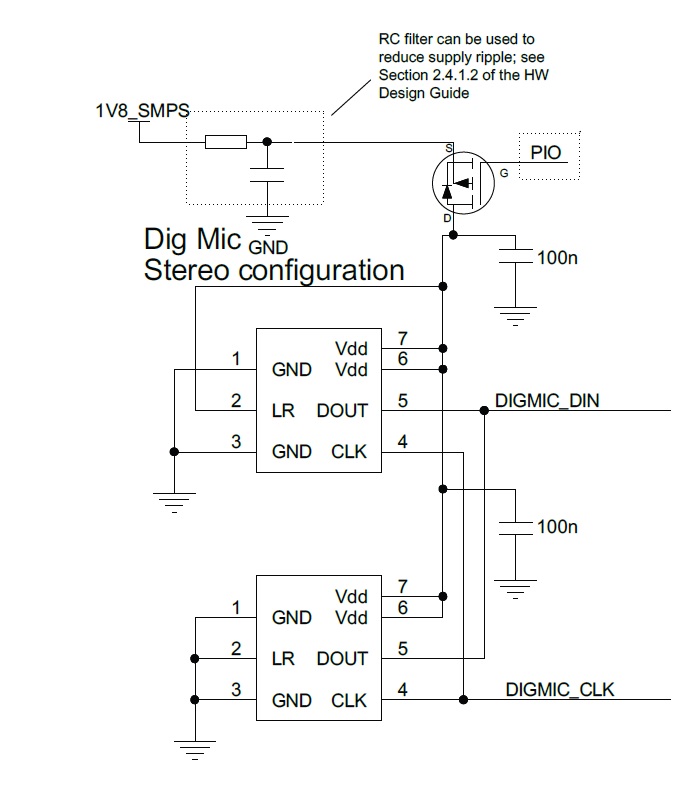

1、硬件原理图

2、软件开发过程

2.1. 环境配置

在使用 QCC3072 前，请确保下载并安装好以下软件

1）MDE：MDE WIN 2.6.1 或以上版本
2）Toolkit ： ADK_Toolkit.WIN.1.2 Release, v1.2.14.9或以上版本
3）ADK：ADK 22.2 (r00189.1)


2.2. 开发流程

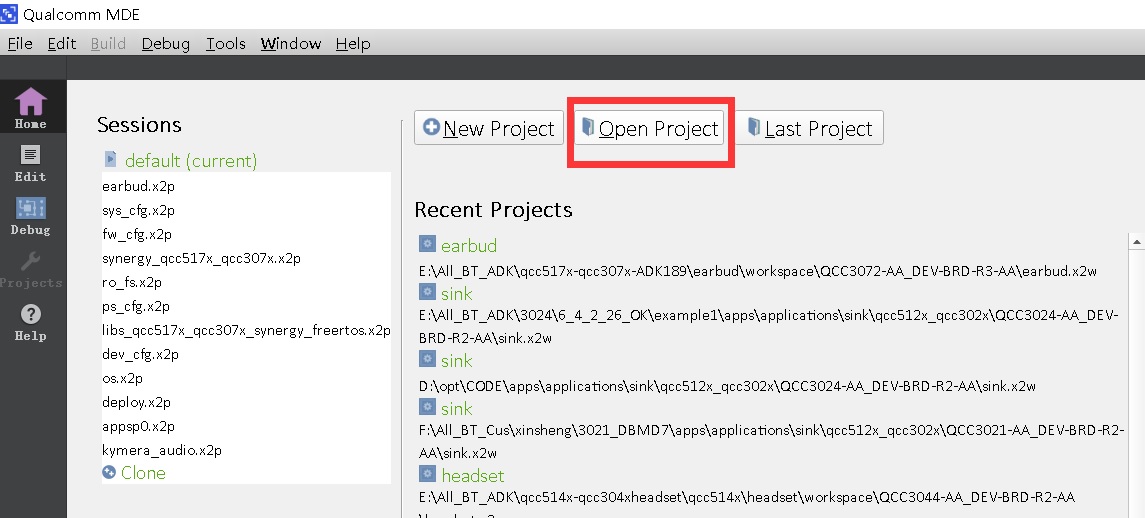

1）、打开MDE工具，MDE版本：2.6.1 ，点击Open Project 打开ADK 22.2 (r00189.1)，选择3072 的Earbud 工程

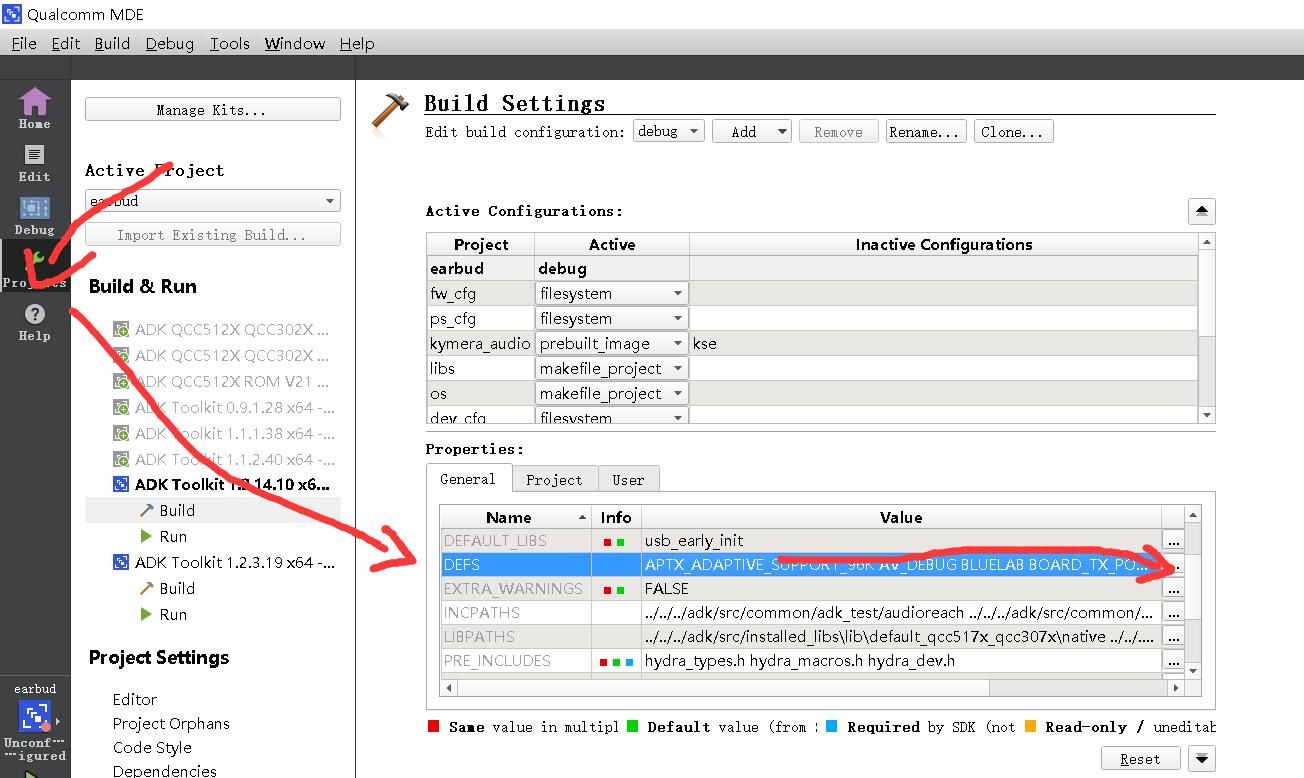

2）、设置宏定义

首先设置有关的宏，

打开ANC与 ：ENABLE_ANC

3）、Microphone配置

earbud工程可以配置麦克风，其中有定义MAX_SUPPORTED_MICROPHONES

#define MAX_SUPPORTED_MICROPHONES 6

在 \src\domains\audio\microphones\microhones_config.h有MIC的相关设置

//!@{ @name Parameters for microphone 0 - Left analog MIC */#define appConfigMic0Bias()                     (BIAS_CONFIG_MIC_BIAS_0)#define appConfigMic0BiasVoltage()              (3) /* 1.9v */#define appConfigMic0Pio()                      (0x13)#define appConfigMic0Gain()                     (0x5)#define appConfigMic0IsDigital()                (FALSE)#define appConfigMic0AudioInstance()            (AUDIO_INSTANCE_0)#define appConfigMic0AudioChannel()             (AUDIO_CHANNEL_A)//!@}//!@{ @name Parameters for microphone 1 - Right analog MIC */#define appConfigMic1Bias()                     (BIAS_CONFIG_MIC_BIAS_0)#define appConfigMic1BiasVoltage()              (3) /* 1.9v */#define appConfigMic1Pio()                      (0x16)#define appConfigMic1Gain()                     (0x5)#define appConfigMic1IsDigital()                (FALSE)#define appConfigMic1AudioInstance()            (AUDIO_INSTANCE_0)#define appConfigMic1AudioChannel()             (AUDIO_CHANNEL_B)//!@}

//!@{ @name ANC configuration for hybrid mode */#define appConfigAncPathEnable() (hybrid_mode_left_only)/*! Disable ANC tuning functionality */#define appConfigAncTuningEnabled() (FALSE)#define appConfigAncTuningMonitorMic() (microphone_none)/* Use microphone 3 (digital mic) for ANC feed-forward */#define appConfigAncFeedForwardMic() (microphone_3)/* Use microphone 1 (analog mic) for ANC feed-back */#define appConfigAncFeedBackMic() (microphone_1)/* ANC filter mode selection in default case */#define appConfigAncMode() (anc_mode_1) //!@}/*! microphone to use for the first SCO mic */#define appConfigVaMic1() (microphone_3)/*! microphone to use for the second and third SCO mics. These should be defined as microphone_none if using 1-mic CVC */#define appConfigMicExternal() (microphone_none)#define appConfigMicInternal() (microphone_none)

3、运行调试与测试

3.1 Build /Deploy

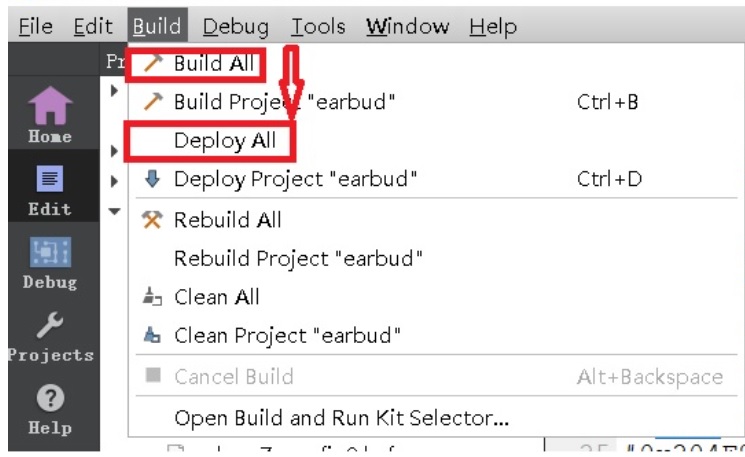

Build 后，然后单击Deploy All，就可以把程序下载到板子上

3.2 运行

程序下载后，启动，默认MFB按键3s可以进入 Anc Enable模式或则用PythonDebug输入，Debug命令：apps1.fw.call.EarbudTest_SetAncEnable()即可进入ANCMode

3.3测试

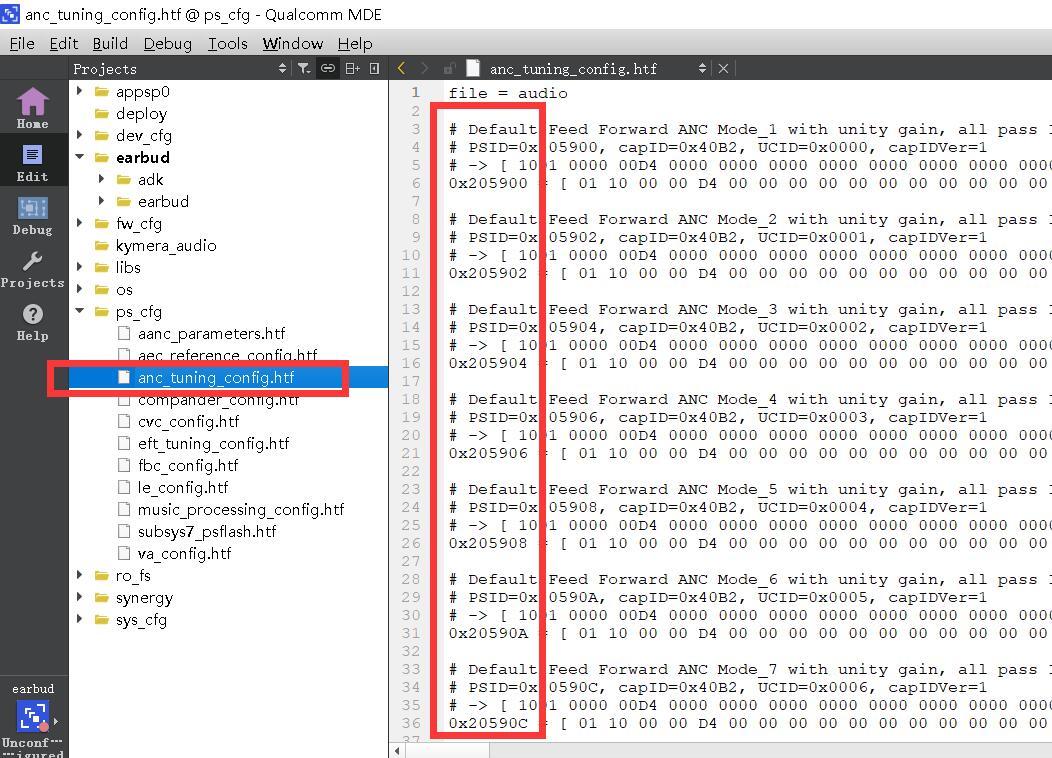

打开QACT ，就进入ANC的调试界面，在 ANC View 选项上，可以进行ANC的调试，把调试好的参数保存成htf 文件，复制到ADK 中，就生效了

结语：

以上是方案的介绍与功能演示，基于Qualcomm QCC3072 通话音质高保真的混合降噪方案，更全面的舒适体验，这种功能效果是不是你追求的用户体验呢，如果是的话，就赶紧领回去做产品吧，如有疑问，请在方案下方评论留言提问，或者私信给我！

收到之后会第一时间回复哦，想要了解更多新颖实惠的方案！请多多关注小编与大大通平台，我们会不断分享最新的热点技术，

好啦，谢谢大家观看啦！我们下期见！

►场景应用图

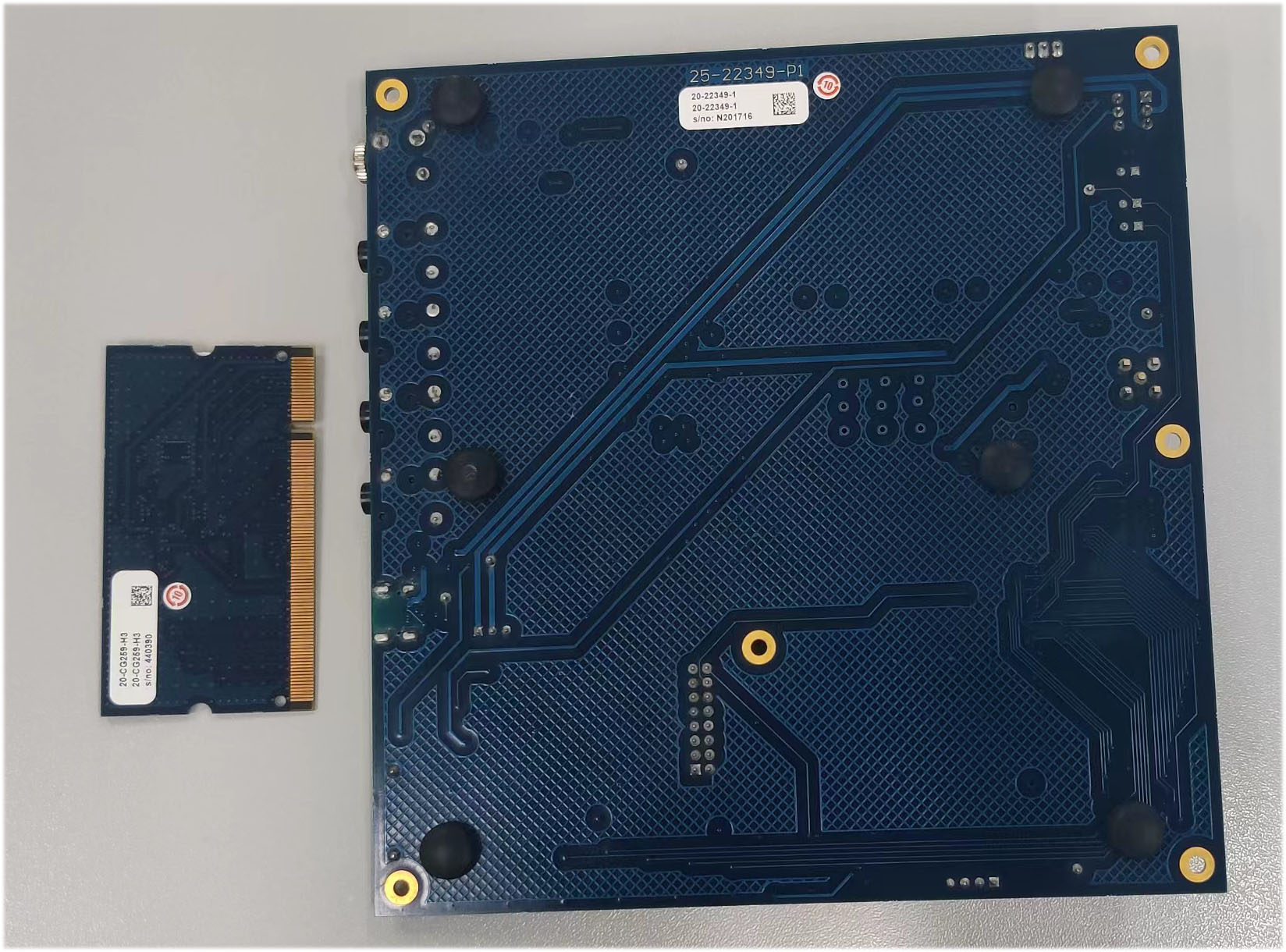

►展示板照片

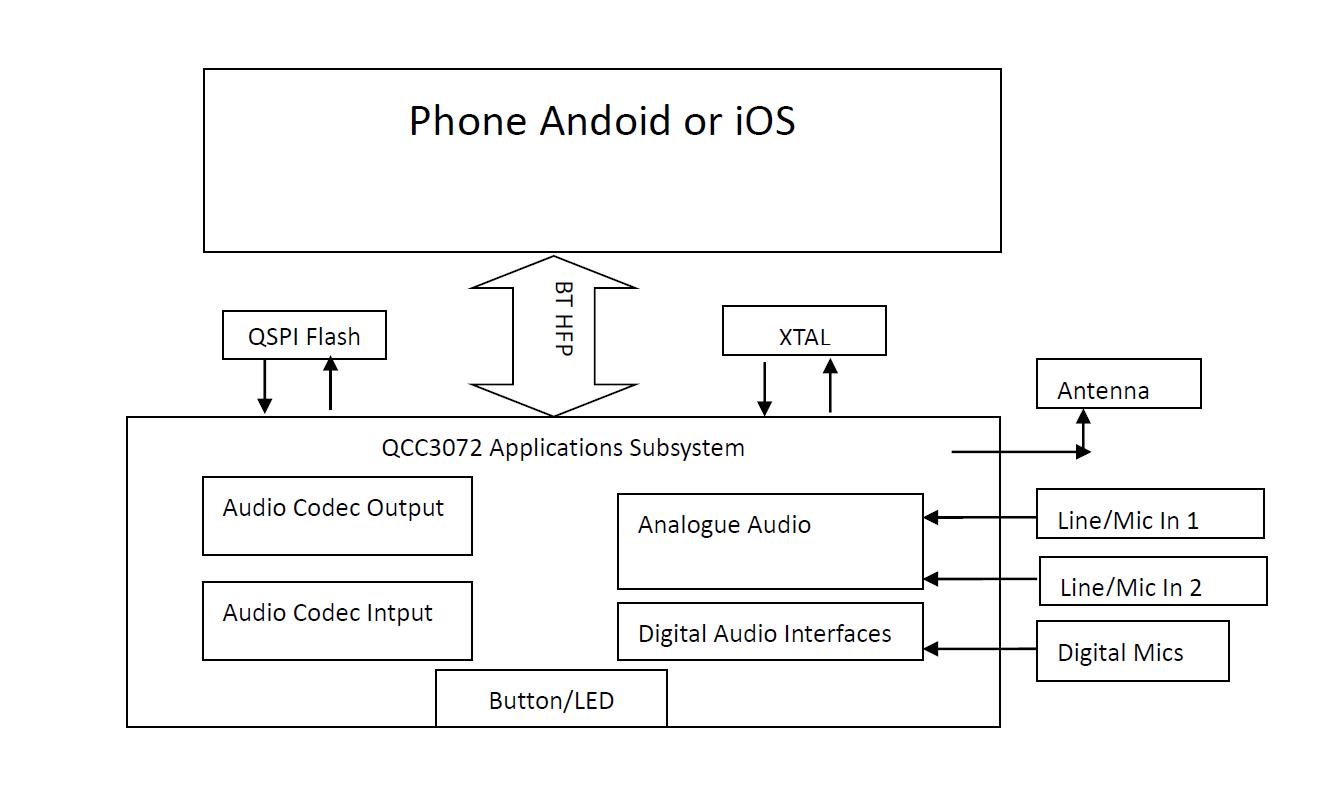

►方案方块图

►核心技术优势

1、蓝牙v5.3规范，支持LE Audio
2、支持LE Audio Broadcast Receiver (BMR), LE Audio Unicast Music Receiver (UMR)和立体声录音
3、支持高通第三代ANC（降噪深度可达-36db）
4、支持 Google Fast Pair
5、支持Google和Amazon 语音助手
6、支持Aptx adaptive ，Aptx Voice，aptX HD

►方案规格

1、高通TrueWireless 立体声耳机
2、180MHz Kalimba™音频DSP
3、高性能的24位音频接口
4、灵活的PIO控制器和具有PWM支持的LED引脚
5、串行接口：UART，位串行器（I²C/ SPI），USB 2.0
6、支持 Qualcomm® 主动降噪 (ANC) – 前馈、反馈和混合 – 以及自适应主动降噪
7、aptX，aptX Adaptive和aptX HD，Snapdragon Sound音频.
8、超小外形 99-ball 4.930 mm x 3.936 mm x0.57 mm, 0.4 mm pitch WLCSP
9、音频接口： 24bit I2S， 2x DAC（支持差分ClassAB和ClassD）
