国芯思辰|医疗无创超声检测及成像系统可使用

由于声波在不同的结构中可以表现出不同的特性，可用来检测；超声波无损检测技术是使用频率非常高的常规检测方法，由于目前科技水平在不断提高，同时人们生活水平也逐渐提高，因此对于超声波无损检测的要求也就越来越高，本文介绍一颗国产ADC芯片可代替AD9253用于医疗无创超声检测系统中。

医疗超声前端的关键功能模块由集成的多通道模拟前端（AFE）表示，它包括低噪声放大器、可变增益放大器、抗混叠滤波器、ADC和解调器。对AFE最重要的要求之一是动态范围。根据成像模式，该要求可能需要达到70dB至160dB，以便区分生物信号与探头所产生的背景噪声。

因此，ADC必须具有高分辨率、高采样速率和低总谐波失真，以保持超声信号的动态保真度。超声前端的高通道密度还要求必须具有低功耗特性。面向医疗超声设备提供的一系列集成式AFE可实现最佳图像质量，并降低功耗、系统尺寸和成本。

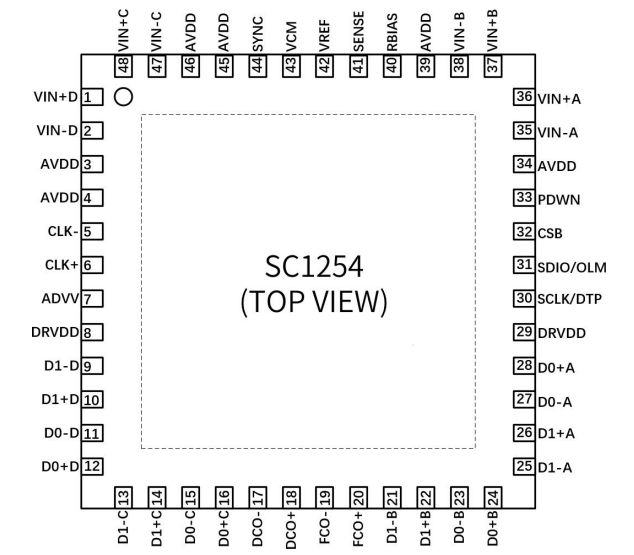

SC1254为4通道14位80MSps/100MSps/110MSps模数转换器，内置采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品转换速率最高可达110MSps，用于医疗超声前端具有杰出的动态性能与低功耗特性。

芯炽SC1254主要性能：

低功耗：每通道 110mW(110MSps)

信噪比(SNR)：73dB

微分非线性(DNL)：±0.75LSB(典型值)

积分非线性(INL)：±2.5LSB(典型值)

串行 LVDS ，2VP-P输入电压范围

QFN-48封装7mm×7mm

该ADC采用1.8V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电源源或驱动器件。
