论SRAM型FPGA软核Microblaze抗单粒子加固的方法

Microblaze是32位/64位 RISC软核处理器，可以用作微处理器、实时处理器和应用处理器（Linux+MMU）。Microblaze作为FPGA的软核，搭建硬件系统时有丰富的IP资源，软件开发则有配套的SDK软件。 目前Microblaze在工业、医疗、汽车、消费以及通信市场有着广泛的应用。

Microblaze有这么多优点，是否可以用在宇航市场上呢？空间环境中，FPGA会受到单粒子效应影响，Microblaze是使用FPGA内部的资源来实现的，可能会发生功能中断或程序跑飞等情况，因此需要对Microblaze进行软件层面的加固来降低SEE的影响。

Microblaze最小系统的组成包括Clock Wizard，Processor System Reset，Microblaze IP，Data Local Memory Bus, Instruction Local Memory Bus，Data LMB BRAM Controller, Instruction LMB BRAM Controller和Block Memory。 今天贫道以Microblaze最小系统为例，简单介绍一下PG268 Xilinx方案（Fault torelant和Fail safe），然后着重介绍高可靠加固方案、方案在TMR工具的实现和故障注入验证结果，如图1所示：

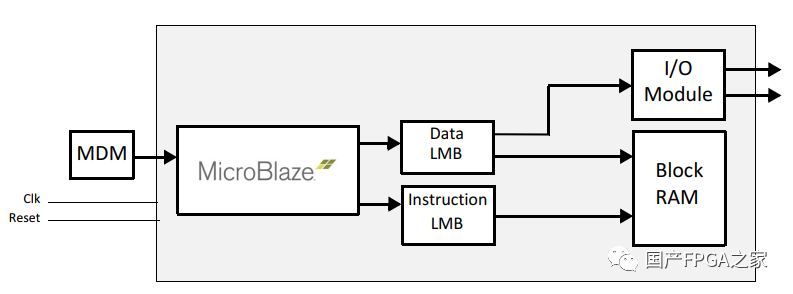

图1 Microblaze最小系统

01

Xilinx 加固方案

Fault-tolerant Type是对原系统整体复制两份，并在关键的Data LMB Controller和Instruction LMB Controller增加判决器，并对IO接口增加判决器。假如单路MB由于SEE发生软错误，那么通过判决器能够把软错误屏蔽掉。Fault-tolerant Type优点是实现简单，只需要利用好TMR Manager的Run block Automation功能，就能一键实现加固。Fault-tolerant Type属于粗粒度加固，因此缺点是可靠性提升有限。

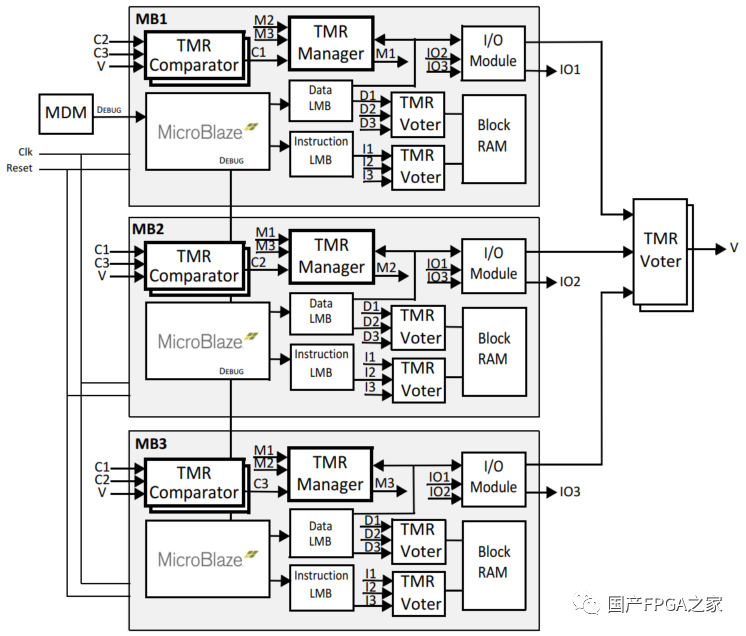

图2 Fault-tolerant默认框图

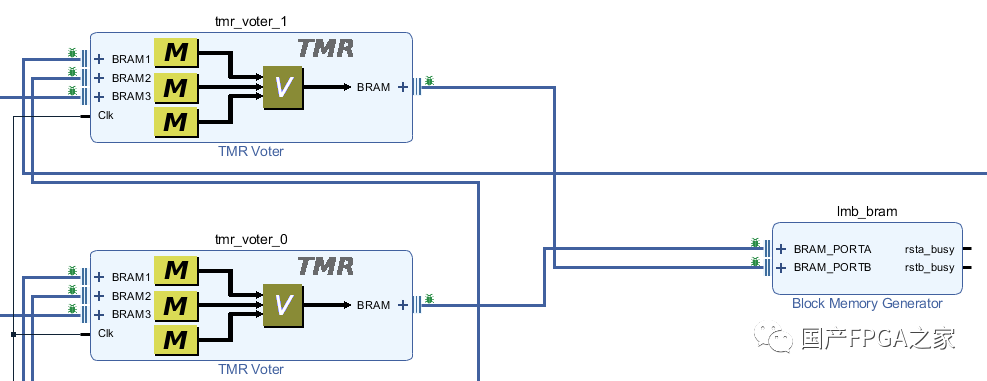

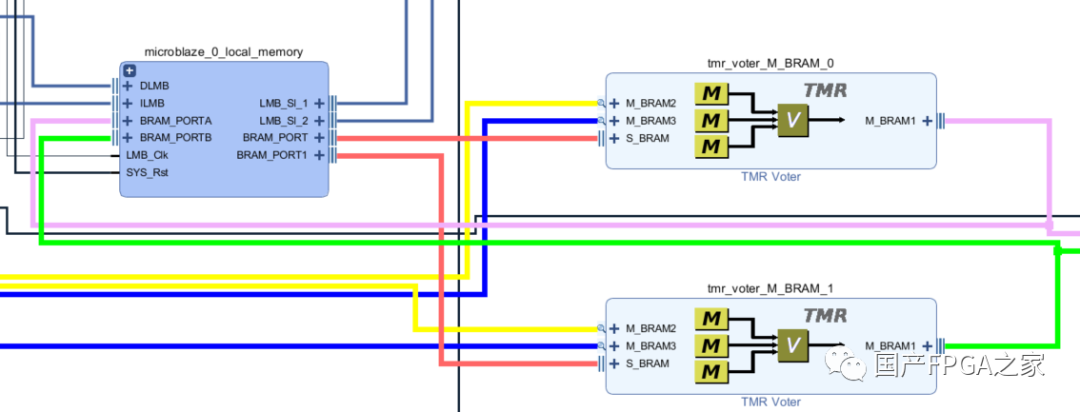

图3 TMR Voter插入位置 值得一提的是Fault-tolerant Type默认的方案是对BRAM做TMR，如果BRAM资源受限，那么可以更改设计对BRAM做ECC。

图4 Fault-tolerant Type ECC实现

Fail-Safe Type加入了TMR Comparator，实时对三个sub block进行比较。当某一个sub block发生异常的时候，另外两路正常的sub block进入到lock step模式。Lock step模式下，一旦发现两路sub block数据不一致，那么就会进入到Fatal stop模式。

Fail-Safe Type的优点是可以在lock step模式下，通过APP尝试进行恢复，恢复成功后重新返回到fault torelant模式。Fail-Safe Type的优点也是缺点，APP需要用户自行开发，设计比较复杂。此外如果软错误比较严重，会进入到Fatal stop模式，该模式没法完成恢复，只能重新加载来解决软错误。

图5 Fail-Safe Type框图

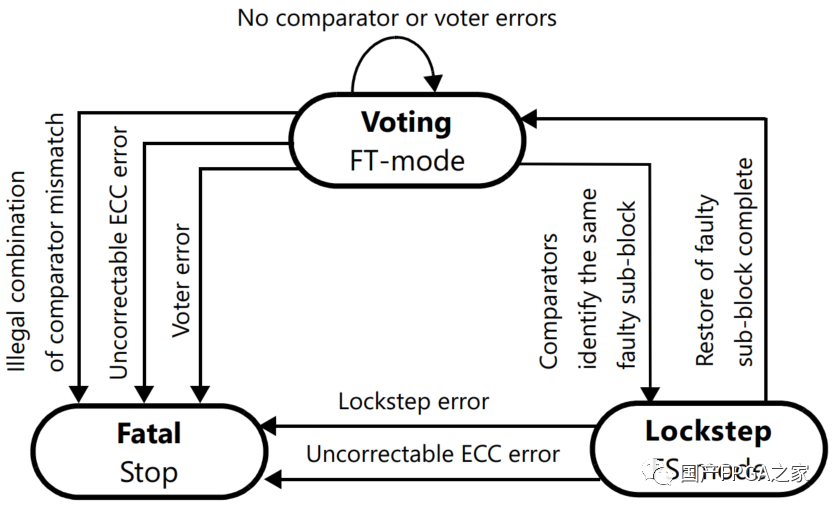

图6 Fail-Safe Type故障模式转换流程

02

高可靠加固方案

高可靠加固方案是把Microblaze当做一般的IP，在网表层面采用TMR工具进行细粒度加固。同时考虑Microblaze的特点，对存储器BRAM进行TMR加固或者ECC加固。考虑到TMR或者ECC只能屏蔽错误，无法消除错误。因此为了更进一步提高可靠性，对储存器采用ECC+回写刷新，这样可以消除错误。本文只讨论Local Memory应用场景的加固方案和实现，下面将对实现部分做简要的介绍。

1.1存储器BRAM ECC实现

Microblaze默认的Local Memory结构如下图所示，需要做的是展开microblaze_0_local_memory。

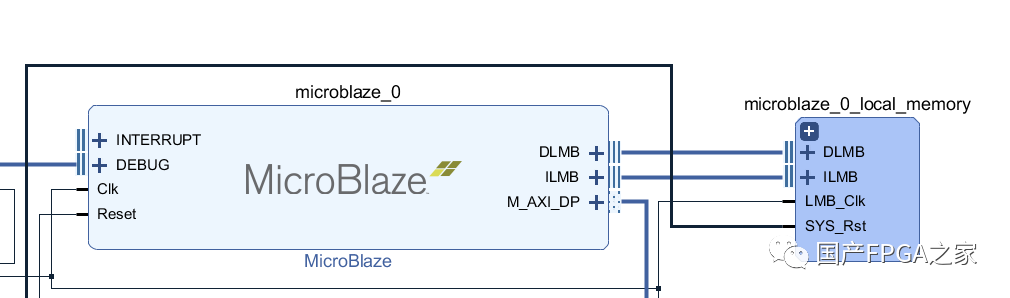

图7 MicroblazeLocal Memory

展开microblaze_0_local_memory，可以看到local_memory是由LMB Bus、LMB BRAM Controller和Block Memory组成。

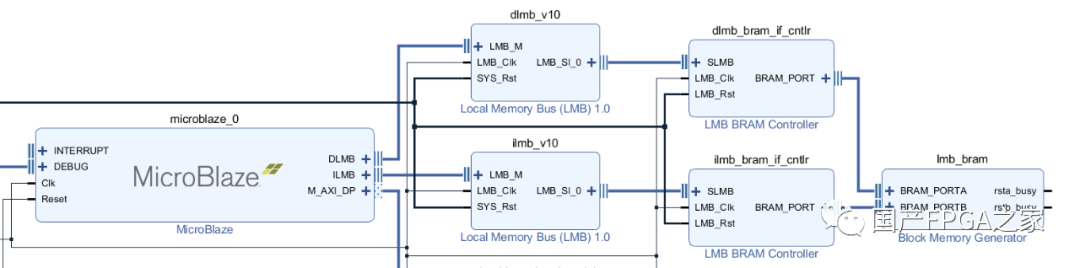

图8 LocalMemory结构

需要做的是打开LBM BRAM Controller，勾选Error Correction Code。

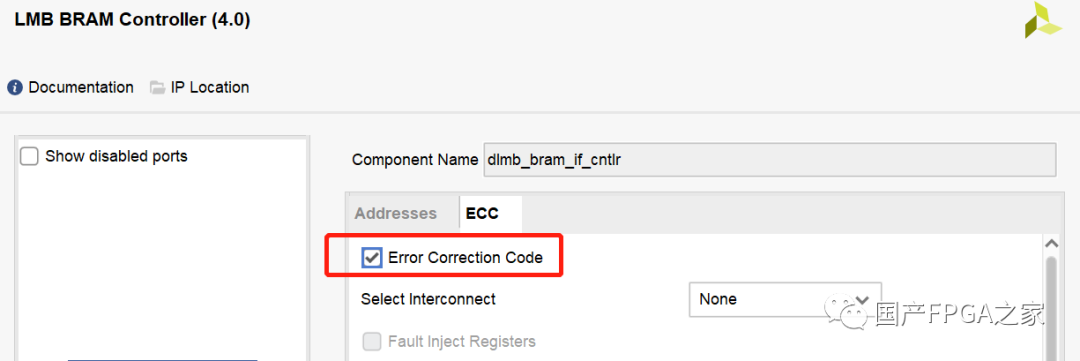

图9 LMB BRAM Controller设置

工具自动实现更改Block Memory属性，使用Soft方式来实现BRAM的ECCH32-7编解码。

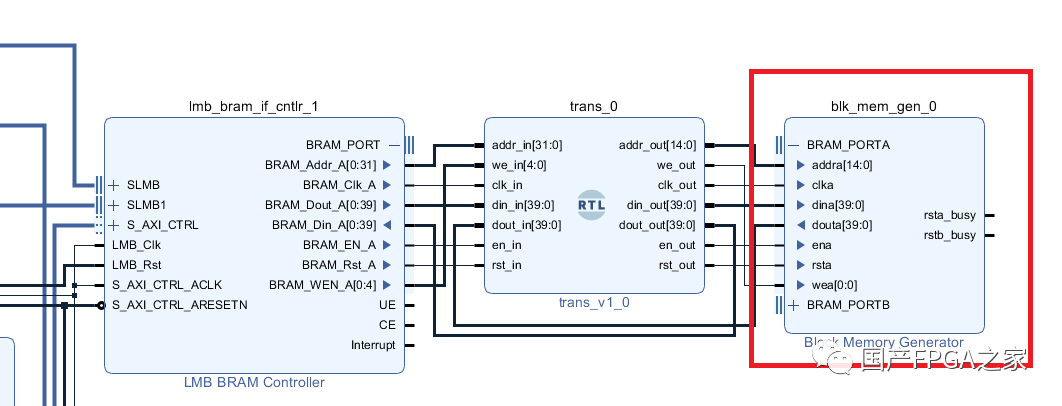

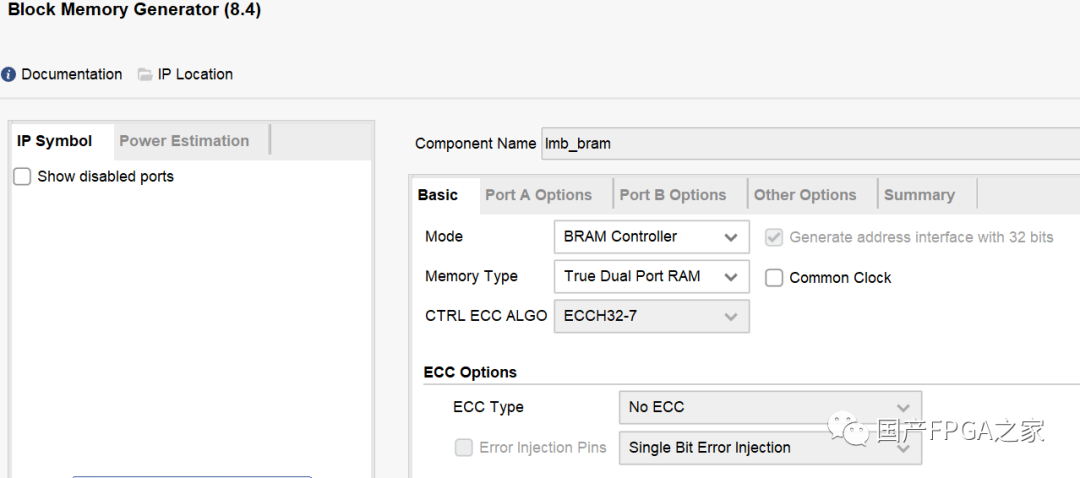

图10 Block Memroy ECC参数设置

2.1存储器BRAMECC+自刷新逻辑

默认的Local Memroy结构里面，BRAM的两个端口都被占用住，要想实现自刷新就得更改Local Memroy结构。Microblaze支持复用DLMB和ILMB的控制器，这样两个控制器就共用一个BRAM端口，另一个端口用于自刷新，如下图所示：

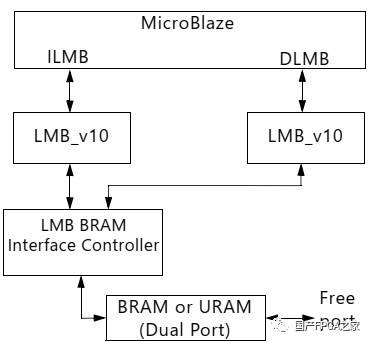

图11 共享memory结构

开发的自刷新模块连接到Freeport上，对BRAM全地址循环遍历，读出数据（32bit）和校验位（7bit）进行1bit错误纠错。如果解码过程出现1bit错误，把纠错后的数据回写到BRAM中。

图12 自刷新结构

2.2MicroBlaze System TMR实现

TMR工具可以对任意资源设置属性，Block Memroy采样ECC方案，因此属性设置为Converge。

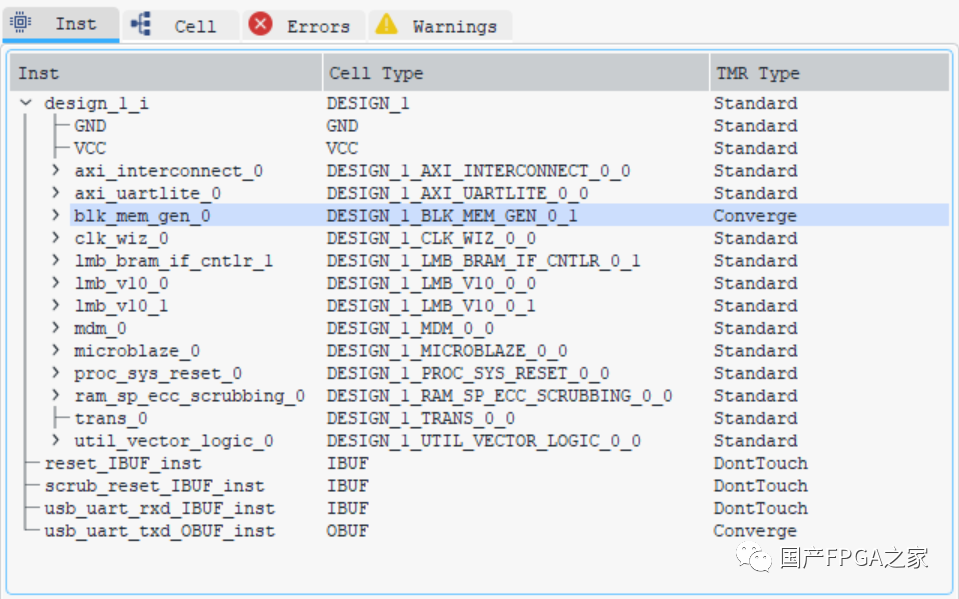

图13 TMR工具Custom模式下参数自定义设置 TMR工具可以统计出加固前的资源消耗，以及预估加固后的资源消耗，便于设计师进行评估和迭代设计。

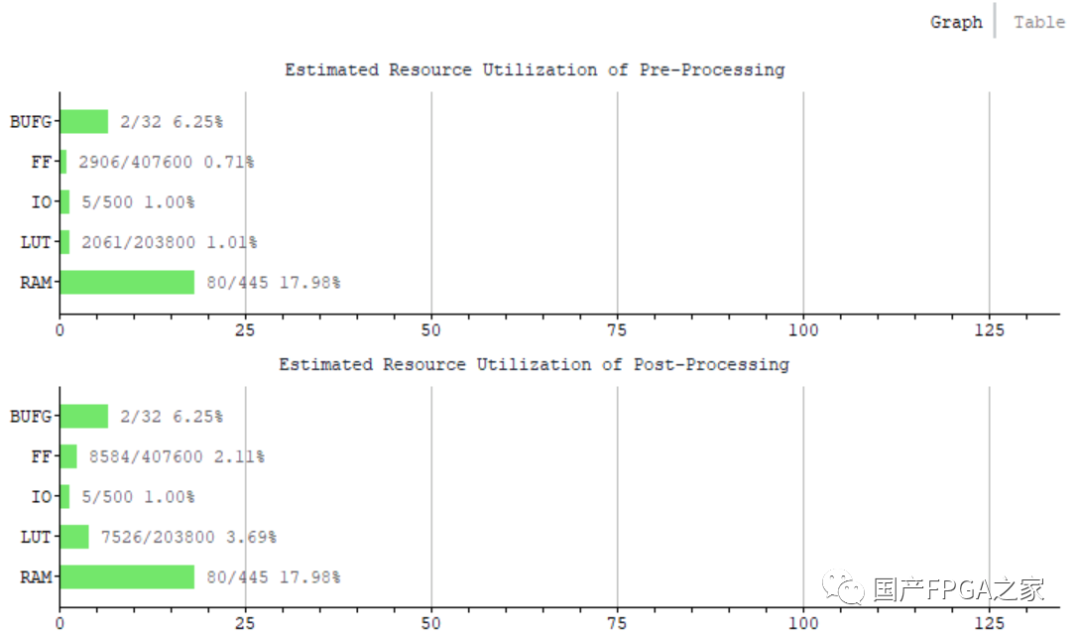

图14TMR工具加固前资源统计和加固后资源预估

加固完成后，TMR工具可以统计出准确的资源使用情况。

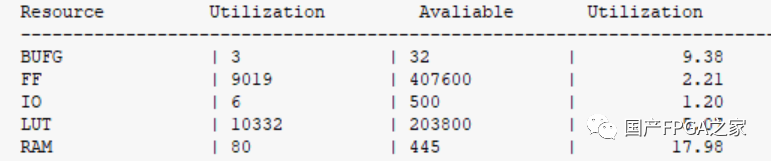

图15TMR工具加固后资源统计

TMR工具自动创建加固后工程并自动添加约束文件。

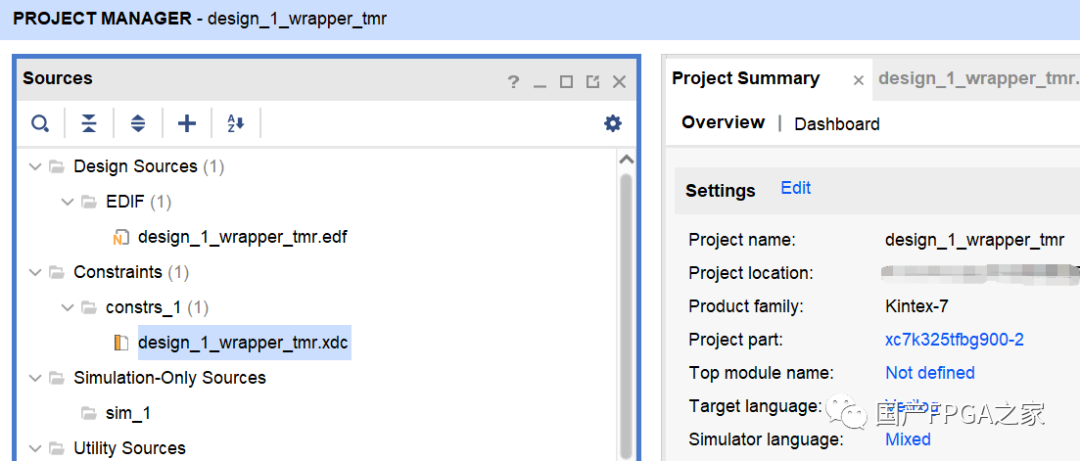

图16 TMR PSOT工程

执行Implementation和Generate Bitstream。

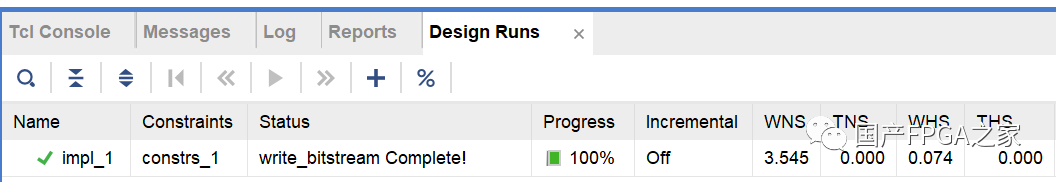

图17 POST工程完成IMPL和BITGEN

2.3故障注入验证

Microblaze System采用TMR进行加固可靠性得到提升，TMR加固推荐采用DTMR/GTMR加固方式。Microblaze System中存储器部分选择的是ECC加固，需要针对Block Memroy进行故障注入验证。

图18 BRAM故障注入测试 故障注入验证结果如下：

1）存储区不加固，随机注入70~100bit错，系统异常

2）存储区ECC纠错，随机注入700~800bit错，系统异常

3）存储区ECC纠错+回写，随机注入10000bit错，系统仍正常工作 Microblaze采样高可靠方案进行加固后可靠性得到提升，采用ECC纠错+自刷新措施可靠性最高。软核除了在FPGA内部进行软加固外，还应该采用外部Scrubber来消除CRAM的累积错误，这样经过多种加固措施后的软核应该能满足大部分的空间应用需求。
