为什么电路旁边要用0.1uF和0.01uF的两个电容？

一、旁路和去耦

旁路电容(Bypass Capacitor)和去耦电容(Decoupling Capacitor)这两个概念在电路中是常见的，但是真正理解起来并不容易。

要理解这两个词汇，还得回到英文语境中去。

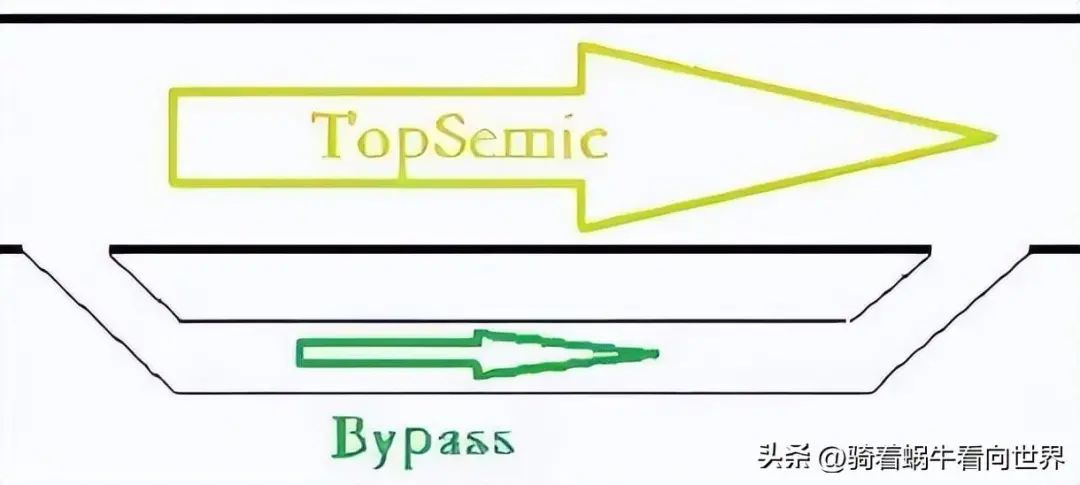

Bypass在英语中有抄小路的意思，在电路中也是这个意思，如下图所示。

couple在英语中是一对的意思，引申为配对、耦合的意思。如果系统A中的信号引起了系统B中的信号，那么就说A与B系统出现了耦合现象(Coupling)，如下图所示。而Decoupling就是减弱这种耦合的意思。

二、电路中的旁路和去耦

如下图中，直流电源Power给芯片IC供电，在电路中并入了两个电容。

1）旁路

如果Power受到了干扰，一般是频率比较高的干扰信号，可能使IC不能正常工作。

在靠近Power处并联一个电容C1，因为电容对直流开路，对交流呈低阻态。

频率较高的干扰信号通过C1回流到地，本来会经过IC的干扰信号通过电容抄近路流到了GND。这里的C1就是旁路电容的作用。

2）去耦

由于集成电路的工作频率一般比较高，IC启动瞬间或者切换工作频率时，会在供电导线上产生较大的电流波动，这种干扰信号直接反馈到Power会使其产生波动。

在靠近IC的VCC供电端口并联一个电容C2，因为电容有储能作用，可以给IC提供瞬时电流，减弱IC电流波动干扰对Power的影响。这里的C2起到了去耦电容的作用。

三、为什么要用2个电容

回到本文最开始提到的问题，为什么要用0.1uF和0.01uF的两个电容？

电容阻抗和容抗计算公式分别如下：

容抗与频率和电容值成反比，电容越大、频率越高则容抗越小。可以简单理解为电容越大，滤波效果越好。

那么有了0.1uF的电容旁路，再加一个0.01uF的电容不是浪费吗？

实际上，对一个特定电容，当信号频率低于其自谐振频率时呈容性，当信号频率高于其自谐振频率时呈感性。

当用0.1uF和0.01uF的两个电容并联时，相当于拓宽了滤波频率范围。
