浅析后仿波形处理

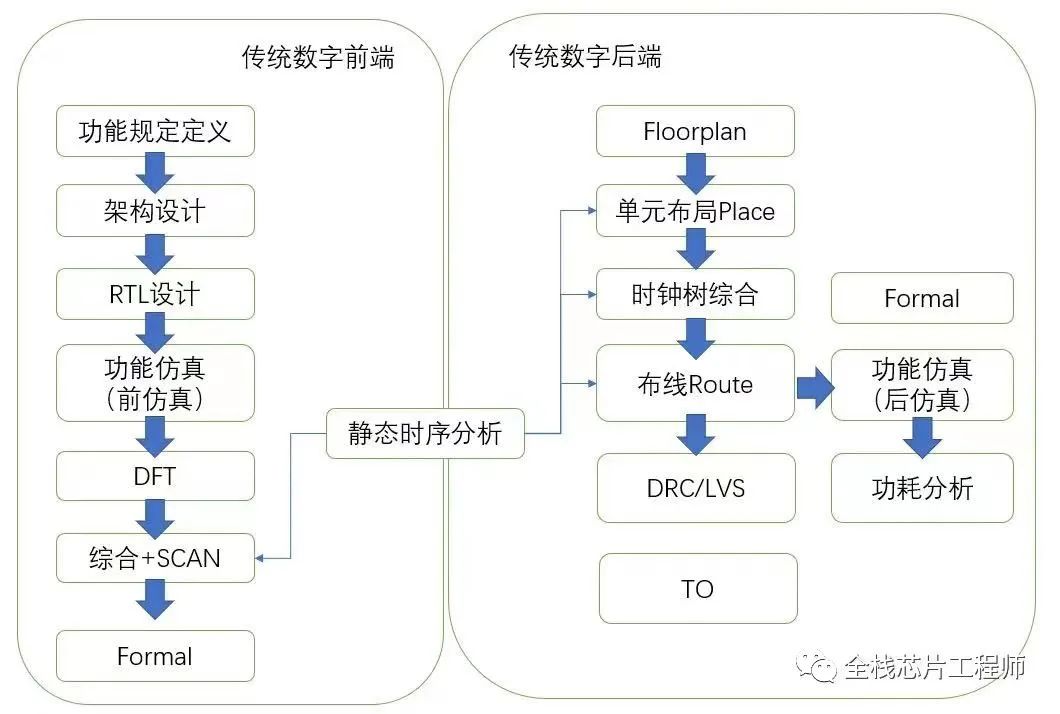

我们知道，Verdi横空出世，大大加速了数字设计验证的debug的效率，verdi波形格式是fsdb，压缩率高，逐步取代了VCD波形，但是有些芯片设计环节仍然需要VCD。比如功耗分析需要fsdb转换成VCD，比如模拟仿真需要数字的VCD激励波形。

VCD是不压缩的文本格式，兼容性好，缺点是文件太大。后仿先写出高压缩比的FSDB文件，再转成VCD。可指定转换起止时间、结束时间。接下来介绍怎么转。

1. 转换全部信号

%fsdb2vcd verilog.fsdb -o output.vcd

2.转换指定模块内的信号（命令需要指定-s），并指定转换时间，时间默认是ns，也可以带单位s|ms|us|ns|ps|fs。-level 1是/system/i_cpu不包括子模块的所有信号，如果想得到/system/i_cpu及其子模块的所有信号，则需要-level 0

%fsdb2vcd verilog.fsdb -s /system/i_cpu -level 1 -bt 10 -et 100

3. 生成fsdb的summary，如下命令并没转换。

%fsdb2vcd verilog.fsdb -summary

除了Redhwak、Voltus看功耗外，使用PTPX工具也可以进行代码级功耗评估。PTPX工具需要使用SAIF对翻转率进行标定，以得到相对准确功耗。SAIF文件从仿真波形中提取时较为稳妥，并且具有接近实际工作场景的翻转率。fsdb2saif提取波形文件中信号翻转率

1.转换FSDB为SAIF

%fsdb2saif verilog.fsdb -o verilog.fsdb.saif

2. 指定时间转换FSDB为SAIF

%fsdb2saif verilog.fsdb -bt 10ps -et 1000ps -o verilog.fsdb.saif

3. 指定转换范围

%fsdb2saif rtl.fsdb -s "/system/i_cpu" -o rtl.fsdb.saif

通常，$fsdbDumpvars(0, top)可以dump全部波形。
