如何在SpyGlass环境本身中修复这些Lint错误呢？

我们将分析 lint目标运行期间产生的违规行为。我们可以使用 SpyGlass GUI 中的各种调试工具来了解违规，在 RTL 代码中调试，并查看如何在 SpyGlass 环境本身中修复这些违规。

并且在更改 RTL或者.prj文件之后都必须重新运行。

使用以下命令打开 SpyGlass GUI，将自动加载上次运行目标 (lint/lint_rtl)

spyglass-projectwb_subsystem.prj&

在没有-batch时，SpyGlass 默认会打开 GUI。

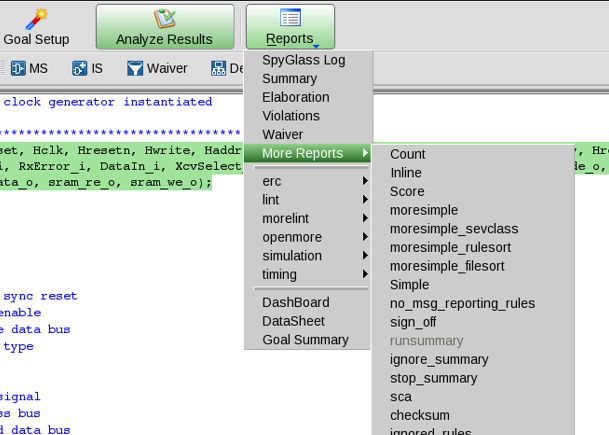

生成对应于每个目标运行的多个报告，可从菜单栏的报告部分访问，如下所示：

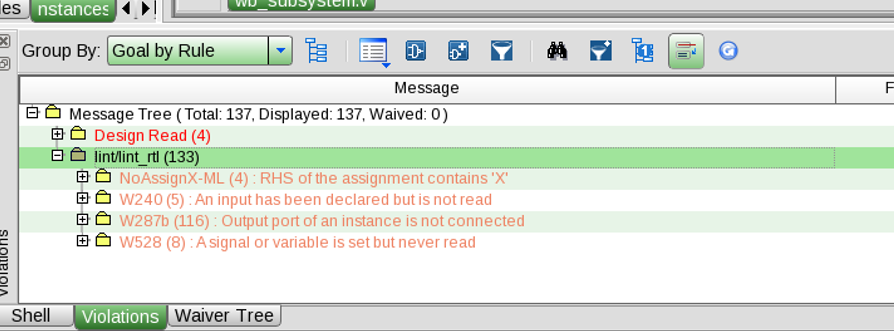

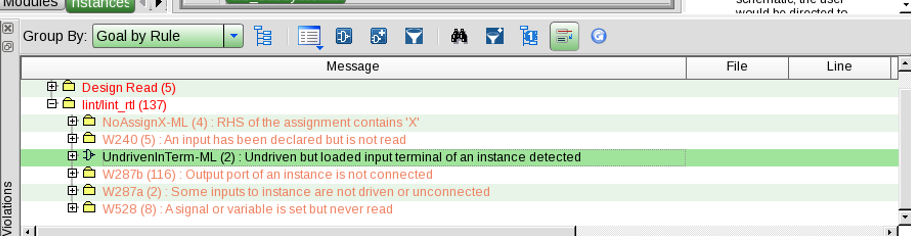

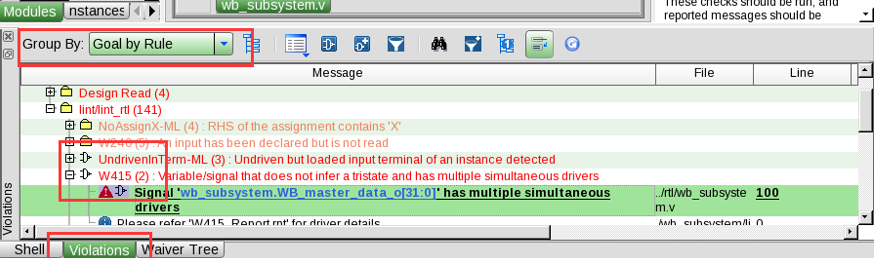

在GUI底部的Violations可查看违规信息。在显示出违规信息后，点击违规信息窗口顶部的Group By，然后选择Goal by Rule。

W415 Multiple drivers错误

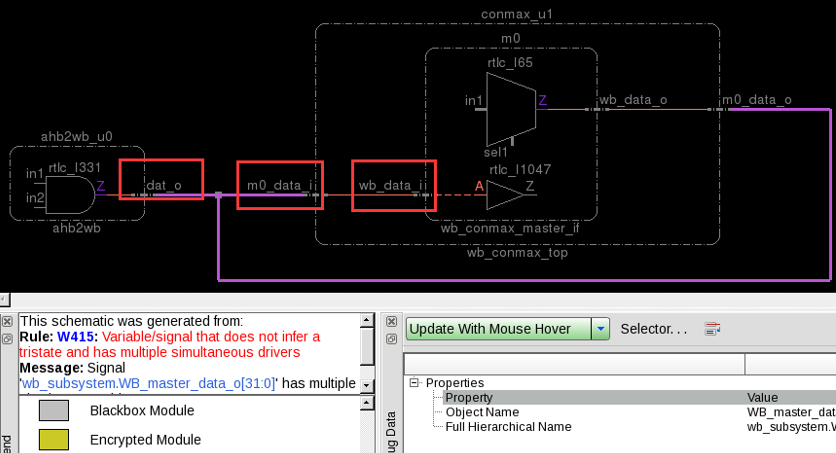

该规则确定了可以由设计中的 2 个或更多非三态驱动器同时驱动的网络。打开原理图窗口，增量示意图窗口显示违规的结构:

可以看到两个驱动程序正在驱动信号 (WB_master_data_o[0]) ，即端口m0_data_i由端口dat_o（例如 ahb2wb_u0）和m0_data_o（例如 conmax_u1）同时驱动。因此，这是一个违规行为。

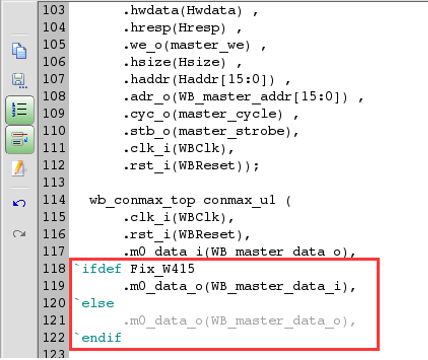

通过查看RTL代码知道该部分使用ifdef构造来启用固定代码。

因此在wb_subsystem.prj中添加以下内容来启用宏，从而启用Fix_W415宏：

set_optiondefine{Fix_W415}

设置后重新加载项目文件和重新运行spyglass -project wb_subsystem.prj &

SYNTH_5159警告

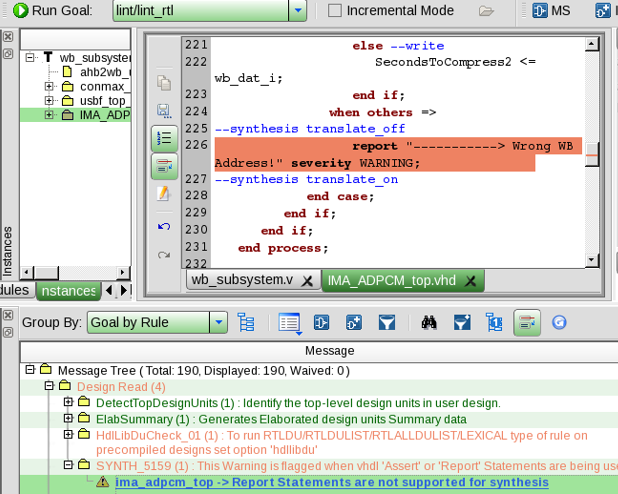

规则 SYNTH_5159识别可能无法综合的结构。该语句包含在synthesis编译指示中，表明该语句不用于分析，但默认情况下，SpyGlass 仅将synopsys和pragma注释识别为pragma（编译指示）（与 Design Compiler 相同）。我们需要通过在.prj文件中添加以下内容来启用synthesis的pragma处理:

set_optionpragma{synopsyspragamsynthesis}

由于此错误发生在ima_adpcm_lib预编译库中，SpyGlass会检查该库的RTL是否已更改，只有在更改后才会重新编译，因此我们需要删除现有的预编译库，使用新的pragma设置重新编译该库。

rm-rfima_adpcm_lib

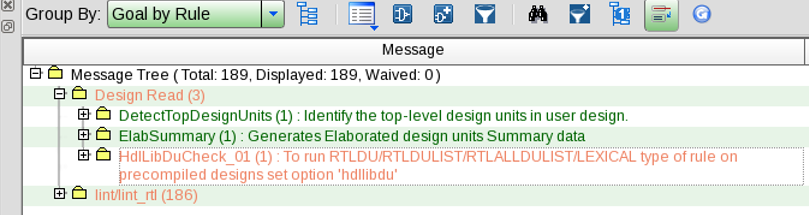

重新运行后，SYNTH_5159警告消除。

注意： 手动删除 ima_adpcm_lib的替代方法是在.prj文件中临时添加set_option force_compile yes以强制重新编译库。

UndrivenInTerm-ML错误

查看违规消息，发现“conmax_u1”矢量输入端口“m0_addr_i”的上半部分（31:16）范围被发现是浮动的：

首先双击违规消息， RTL 代码中突出显示的行显示了矢量端口m0_addr_i的端口映射，该端口映射与矢量信号WB_master_addr。

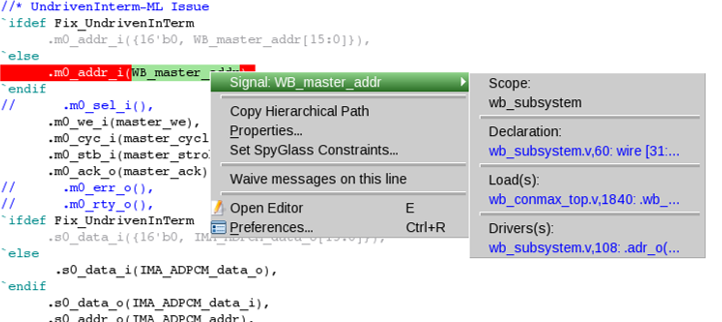

在RTL显示行上，选择WB_master_addr信号（双击），从右键菜单窗口中选择选项Signal:WB_master_addr：

折叠菜单显示了声明、加载和驱动程序的许多超链接（蓝色字样）。可以看到向量信号WB_master_addr的宽度为32位，与映射的实际端口m0_addr_i的宽度相同，即端口与相同大小的信号总线完全连接，不是问题所在。

因此我们继续检查向量信号WB_master_addr的驱动程序：

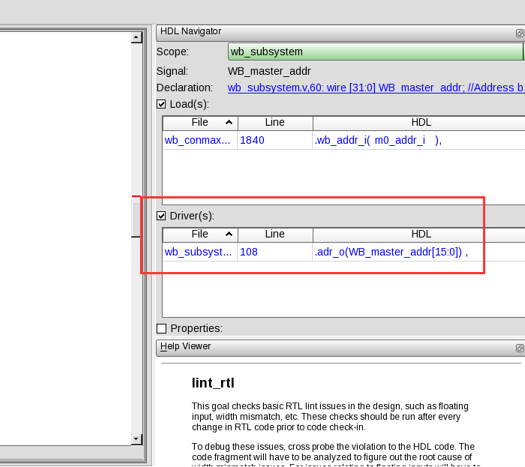

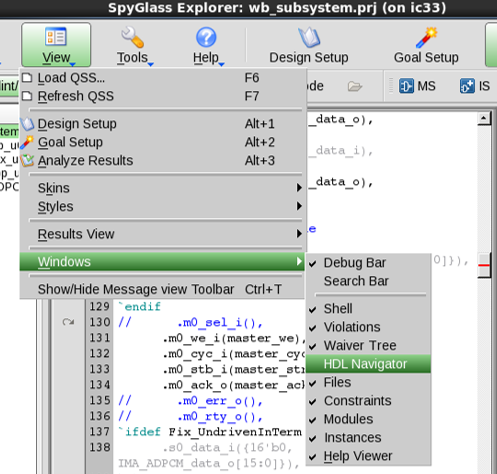

使用 View -> Windows -> HDL Navigator打开 HDL Navigator窗口，这显示了所选WB_master_addr的驱动器和负载。

注意到存在一个 RTL 驱动程序信息：

驱动程序是实例ahb2wb_u0的o/p端口adr_0，但这仅驱动矢量信号WB_master_addr的低位（15:0），其余位没有报告其他驱动程序 WB_master_addr ，即高位没有驱动程序。

此违规的修复方法是将高 16 位赋值为0，并需要更新 RTL。

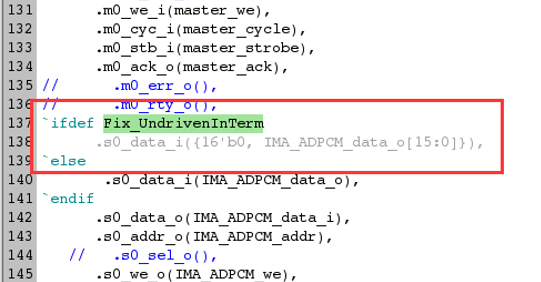

可以看到RTL中有通过拼接进行的驱动程序，但通过ifdef结构进行控制。

因此可以通过设置Fix_UndrivenInTerm宏来调用目标程序：

set_optiondefine{Fix_UndrivenInTerm}

通常，用户不希望每次运行 SpyGlass 时都看到违规消息。可以通过定义Waive来过滤它们 。

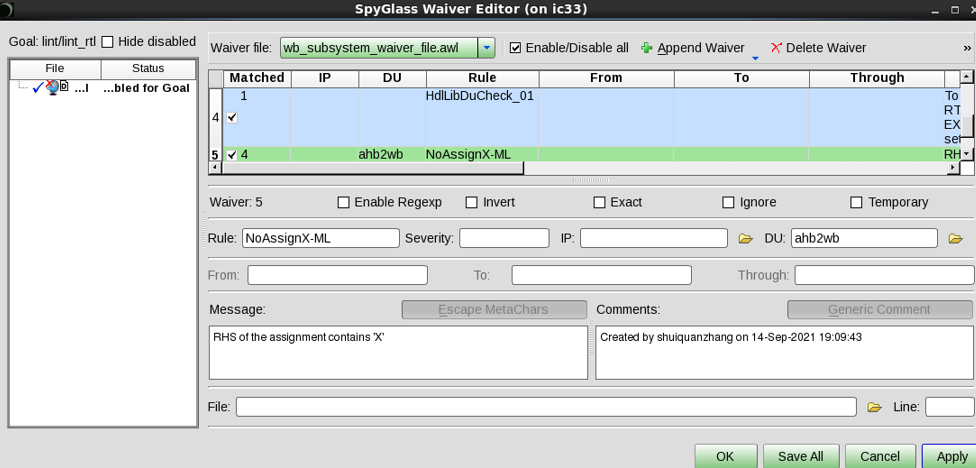

右键单击Waive Selected Messages这将打开Waive编辑器窗口，并为其填充相关信息（违规消息、规则和设计单元 (DU)）

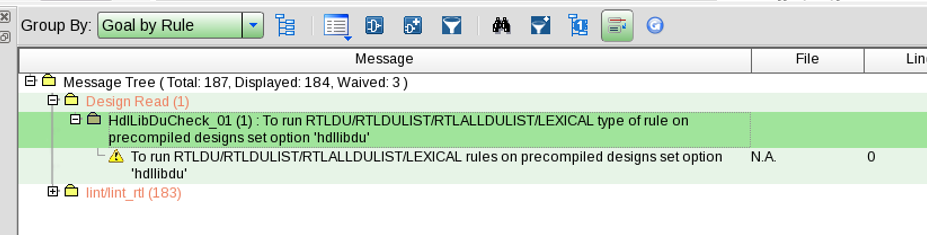

单击Apply,如下图，已忽略刚刚的警告信息。

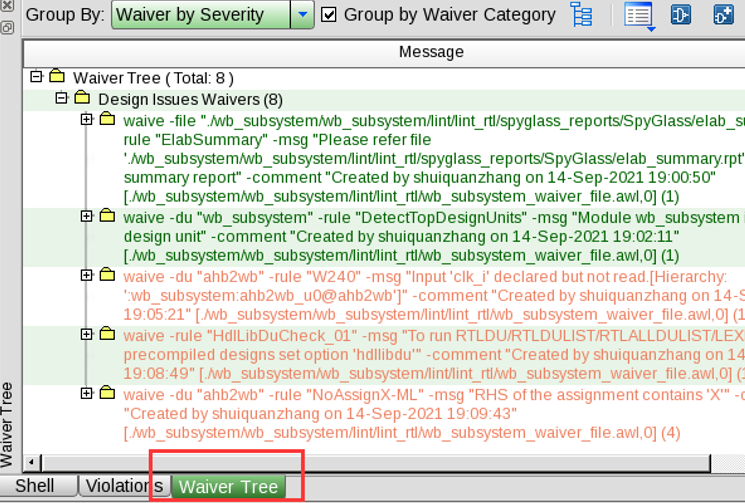

在界面底部选择Waiver Tree可以查看已经被过过滤掉的错误选项。

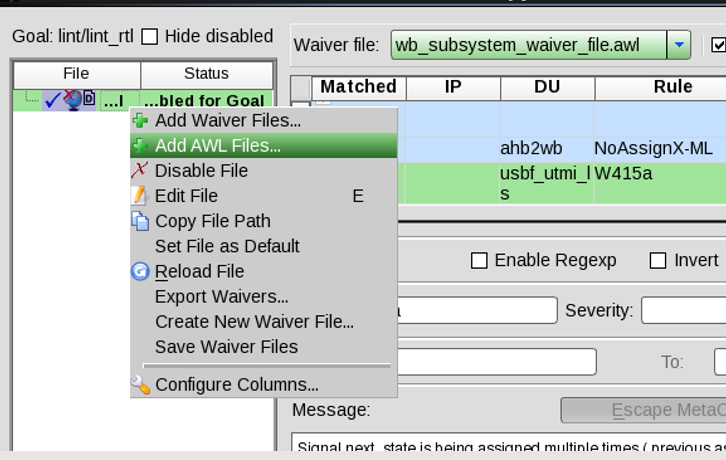

如果想在后续继续使用当前生成的Waiver，可以将这些信息保存在一个Waiver文件 (.awl) 中。在waivers编辑器窗口中右键文件，然后选择选项Save Waiver Files。：

SpyGlass会为每个Goal保存一个关于检查过滤的文件，本例中文件路径为：

./wb_subsystem/wb_subsystem/lint/lint_rtl/wb_subsystem_waiver_file.awl

我们可以将其复制到当前工作目录下，方便调用：

cp./wb_subsystem/wb_subsystem/lint/lint_rtl/wb_subsystem_waiver_file.awl./wb_subsystem.awl

然后将该过滤文件包含到工程中并将其设置为默认waiver 文件：

read_file-typeawl./wb_subsystem.awl
set_optiondefault_waiver_file./wb_subsystem.awl

然后重新加载工程文件且运行Goal。

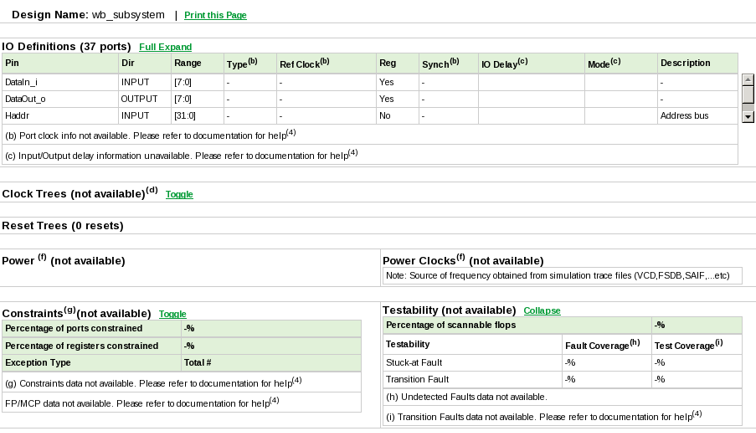

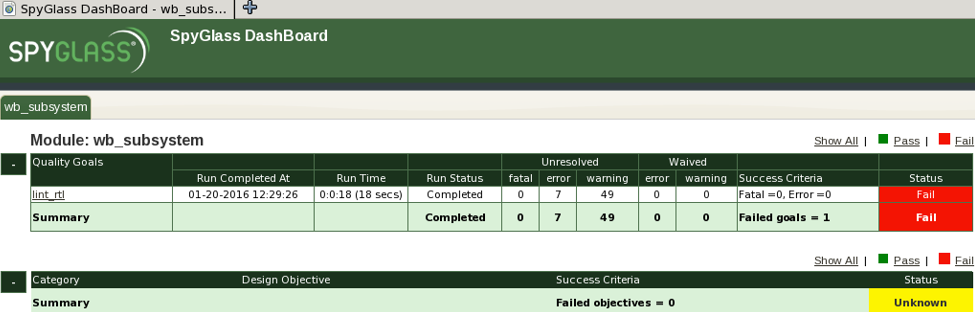

生成Dashboard/Datasheet

在GUI界面下打开shell命令窗口，输入如下命令生成Dashboard/Datasheet：

write_aggregate_reportdatasheet
write_aggregate_reportdashboard

通过在终端中输入下面命令可以在浏览器中查看报告

firefoxwb_subsystem/html_reports/dashboard.html
firefoxwb_subsystem/html_reports/datasheet.html

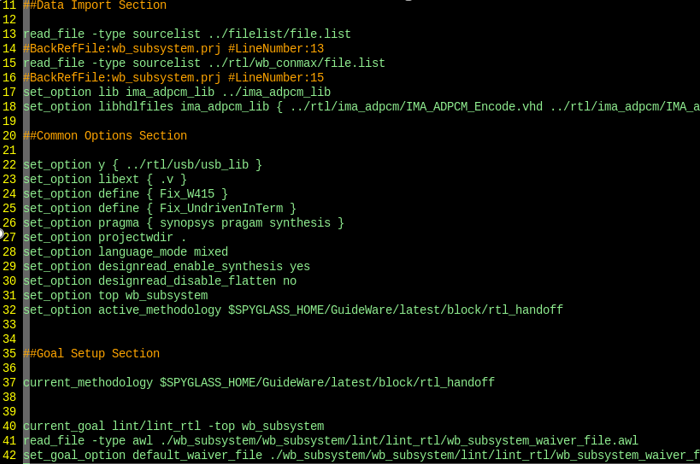

最后可以查看.prj文件：
