给交换机划VLAN

Vlan是虚拟局域网的意思，它相当于一个局域网工作组。

“vlan几”可以理解成编号为几的vlan。

比如vlan 2就是编号为2的vlan，只是一个编号而已，并不是说vlan 2的网段一定要是2网段，vlan2的IP地址是可以随便设置的。

下面我将三层交换机的第20个端口添加到vlan 10里，步骤如下：

在交换机里添加VLAN

system-view （一般用缩写：sys）

[Quidway] vlan 10（添加编号为10的vlan）[Quidway-vlan10] quit （一般缩写：q）

设置vlan 10的IP地址

设置vlan 10的IP地址为192.168.66.66 网关为255.255.255.0。

[Quidway]interface vlanif 10（interface一般可以缩写为：int ；vlanif也可以只写vlan）
[Quidway-vlanif10]ipaddress192.168.66.66255.255.255.0(address缩写add)

[Quidway-vlanif10]quit

设定交换机上第20个端口模式为access

[Quidway]interface vlanif 10（interface一般可以缩写为：int ；vlanif也可以只写vlan）

[Quidway-vlanif10]ipaddress192.168.66.66255.255.255.0(address缩写add)

[Quidway-vlanif10]quit



[Quidway] int gigabitethernet 0/0/20（gigabitethernet：千兆以太网口）
[Quidway-GigabitEthernet0/0/20] port link-type access （port：端口）
[Quidway-GigabitEthernet0/0/20]quit

将第20个端口加入到vlan 10里

[Quidway]vlan10

[Quidway-vlan10]portgigabitethernet0/0/20（如果是多个连续端口，用XXtoXX）
[Quidway-Vlan10]quit

这样就是成功的将交换机上的第20个端口添加到了编号为10的Vlan 里，划分VLAN就是这4个步骤。

2个步骤设置vlan，2个步骤设置端口。

现在可以用网线把交换机的第20个端口和电脑网卡连接起来。

设置网卡地址为192.168.66.XX，网关为192.168.66.66，在CMD里ping192.168.66.66可以ping通。

删除VLAN

用“undo int vlan 2”命令删除vlan口

在系统视图下，用“undo int vlan 2”命令删除vlan 2的3层口，这样vlan 2就没有了。

但是划分给vlan 2的那些端口依然还处于vlan 2里，这时可以将那些端口释放出来，让他们不再属于任何vlan。

用“undo vlan 2”命令删除2层口

在系统视图下，用“undo vlan 2”命令删除2层口，这个命令可以释放那些原先划分给了vlan 2的端口，现在它们不属于任何vlan了。

当然，将交换机上的某个端口更换到某个vlan里，是可以直接在vlan视图里添加端口的。

注意：

交换机上的某个端口被设置成了access模式，且加入了一个vlan。

要想将这个端口的模式更改为trunk，直接在端口视图里打上“port link-type trunk”是不行的，会出现Error: Please renew the defaultconfigurations.

这时需要先从VLAN里删除这个端口，也就是前面说的让这个端口不属于任何vlan，才能将这个端口设置为trunk。

通过端口进行限速

现在要对交换机上的第2个端口进行限速操作，让通过这个端口的下载速度不超过128KB/S

配置命令说明：

Inbound：对入端口报文进行限速

Outbound：对出端口报文进行限速

sys

[Quidway]intgigabitethernet0/0/2

[Quidway-GigabitEthernet0/0/2]qoslroutboundcir1024cbs204800（1024代表1M的带宽，理论下载速度就是128KB/S,204800=1024*200，cbs代表突发信息速率cir代表承诺信息速率）

这个命令执行后，端口2的下载速度就被限制在128KB/S以内。

实际测速表明，这个限速数值是该端口数据流量稳定后的速度，它的短暂峰值高出128KB/S很多。

这个应该是交换机从侦测端口流量到启动限速需要一个过程，下载速度稳定后是在128KB/S上下徘徊，效果还是不错的。

比路由器限速和限速软件的效果都要好很多，最关键的交换机稳定。

注：取消限速方法

[Quidway-GigabitEthernet0/0/2]undoqoslroutbound

配置基于地址池的DHCP服务器

全局启动DHCP服务

sys

[Quidway]dhcpenable

配置IP地址池10的属性

配置IP地址池10的属性（地址池范围，dns地址，出口网关，地址池租期）

[Quidway]ippool10

Info:It'ssuccessfultocreateanIPaddresspool.

[Quidway-ip-pool-10]network192.168.10.0mask255.255.255.0

[Quidway-ip-pool-10]dns-list202.103.24.68

[Quidway-ip-pool-10]gateway-list192.168.10.1

[Quidway-ip-pool-10]leaseday10

[Quidway-ip-pool-10]q

将接口GE0/0/1加入到VLAN 10

[Quidway]vlan10

[Quidway-vlan10]portgigabitethernet0/0/1（如果是多个连续端口，用XXtoXX）

[Quidway-Vlan10]quit

配置VLANIF10接口下的客户端从全局地址池中获取IP地址

[Quidway]intvlan10

[Quidway-vlanif10]ipadd192.168.10.124

[Quidway-vlanif10]dhcpselectglobal

[Quidway-vlanif10]q

这时，可以用“dis ip pool”命令查看IP地址池配置情况

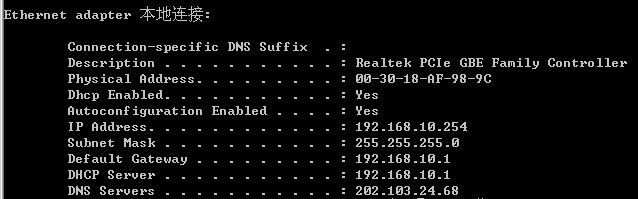

最后可以在电脑上验证是否成功

telnet远程登录设置

system-view

[Quidway]aaa(进入aaa视图)

[Quidway-aaa]local-usertcwqpasswordciphertcwq（cipher是暗号的意思，passwordcipher就是指密码显示出来的是乱码，在用discur命令时，看到的密码是乱码）

[Quidway-aaa]local-user tcwq passwordsimple tcwq （simple是简单的意思，passwor simple：弱口令，可以理解为明文，和cipher是相对的，在用dis cur命令时，看到的密码是明文）

[Quidway-aaa]local-usertcwqservice-typetelnet（设置用户tcwq的登录方式为telnet）

[Quidway-aaa]local-user tcwqprivilege level 3 （privilege level：权限级别，3为最高级别，拥有最高权限）

[Quidway-aaa]q

[Quidway]user-interface vty 04 （vty：虚拟终端，0 4代表有0到4一共最多5个终端可以同时登录到交换机）

[Quidway-vty0-4]authentication-modeaaa （authentication：认证，验证。验证模式设置为aaa模

设置完毕，这时可以在cmd里telnet 网关，即可登录到交换机。

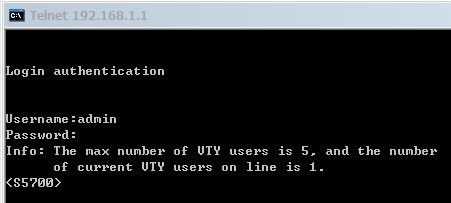

下面是S5324和S5700成功配置telnet后的截图：

注意：当提示验证失败时，将网卡禁用再启用可以解决问题。

配置FTP服务器

建立一个FTP服务器，用户名为along，密码为along123

sys

[Quidway]ftpserverenable（开启FTP服务）

[Quidway]aaa

[Quidway-aaa]local-useralongpasswordsimplealong123

[Quidway-aaa]local-usert alongservice-typeftp

[Quidway-aaa]local-usert alongftp-directoryflash:/（配置FTP用户的访问路径，如果不配置这一项，登录时会提示“530loggedincorrect”）

[Quidway-aaa]q

这时用网线把电脑网卡和交换机的某个端口相连。

电脑IP设置为和该端口所在Vlan的网关同一网段的地址（如IP：192.168.1.128，网关：192.168.1.1）。

在CMD命令行里输入FTP 192.168.1.1即可进入FTP的验证界面，输入账号tcwq，密码tcwq，即可登录。

登录到ftp后，可以从交换机的Flash里下载文件到电脑里（下载的文件所在位置是登录到ftp服务器前的盘符。

如上图中是从F盘根目录登录到FTP的，那么文件都会被下载到F盘的根目录里）。

你也可以从电脑里选择文件上传到交换机的Flash里（速度很快，比串口烧录快多了），还可以删除flash里文件

ftp>dir(查看文件)

ftp>getvrpcfg.zip(下载文件名为“vrpcfg.zip”的文件)

ftp>putf:S5700web.zip(将电脑F盘里名字为S5700的文件夹里的web.zip文件上传的交换机的Flash里)

ftp>deleteweb.zip(删除文件名为“web.zip”的文件)

WEB网页管理

三层交换机可以进行网页管理，前提是HTTP服务要开启，且交换机Flash里有web管理文件并被成功加载。

上一步进行了FTP服务器配置，如果交换机里没有ZIP后缀名的WEB管理文件，就需要先用FTP把WEB管理文件上传到Flash里。

ftp>putf:S5700web.zip

200Portcommandokay.

150OpeningASCIImodedataconnectionforweb.zip.

226Transfercomplete.

显示到这里就说明web.zip文件被成功上传到Flash里了。

下面就需要在终端或者telnet里将刚刚上传的web.zip进行加载

sys

[Quidway]httpserverloadweb.zip（加载web.zip）

接下来就可以开启HTTP服务了，在没有加载web.zip之前，HTTP服务是开启不了的

[Quidway]httpserverenable

现在建立一个网管账号，账户名xxx，密码xxx。

[Quidway]aaa

[Quidway-aaa]local-userxxxpasswordsimplexiaodong

[Quidway-aaa]local-userxxxservice-typehttp

[Quidway-aaa]q

这时可以在电脑上打开浏览器，输入192.168.1.1，进入登录验证界面，输入账号xxx，密码xxx，验证码，即可登录。
