WinCC flexible传送项目到HMI设备上的步骤

检查连接参数

OP77B HMI 设备通过 MPI 网络连接到果汁搅拌系统的 PLC。

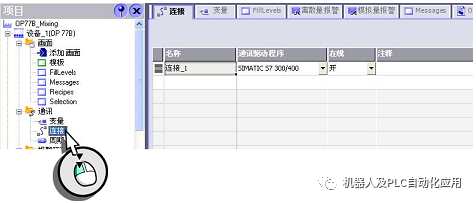

1.打开连接编辑器：

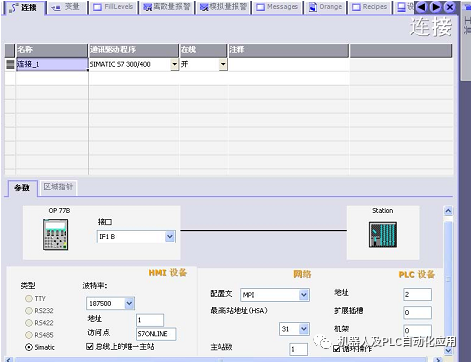

使用项目向导创建项目时，连接参数已经被设置。定义地址 1 和 2 分别用于 HMI设备和控制器。控制器和 HMI 设备通过 MPI 网络互相通讯：

为了可以操作HMI设备，S7 PLC必须被连接到HMI设备。在 WinCCflexible DVD 的 "CD_3Documents[Language]Getting Started" 文件夹中可以找到控制程序 "S7Mixing"。STEP 7 用于传送该控制程序到 S7 控件。

检查连接参数后，将项目数据传送至 HMI 设备：

1.用 MPI 电缆将 HMI 设备连接到组态计算机。

2.启动传送：

3.在组态计算机上启动 STEP 7 并运行控制程序 "S7Mixing"。

4.传送控制程序到 S7 控件。

然后可以触发画面切换并在HMI设备上输入新的配方数据。

通过将项目传送到HMI 设备，您已成功地执行了“ 入门指南 - 首次使用” 中的任务并创建了可运行的项目。

比如，可以在 HMI 设备上再次执行Simulation步骤。

根据需要，您可以继续阅读“ 入门指南 - 高级版”。 在“ 入门指南 - 高级版” 中，通过使用更强大的HMI 设备，扩展现有的组态，使您了解WinCC flexible的附加功能。
