N32L40XCL-STB开发板模块评测任务大挑战之UART

本文主要对通过RT-Thread Studio对国民技术开发板N32L40XCL-STB 进行UART外设配置，实现开发板串口功能。

1.开发前准备：
1.1开发环环境：RT-Thread Studio（官网下载）
1.2开发板：N32L40XCL-STB 开发板（板载调试器，也可使用常用的ST-link下载）
1.3环境配置：下载SDK支持包（这里其它测评任务已有详细的说明，不在赘述）

1.4国民技术产品资料下载FTP访问地址 选择对应型号资料下载

2.具体步骤

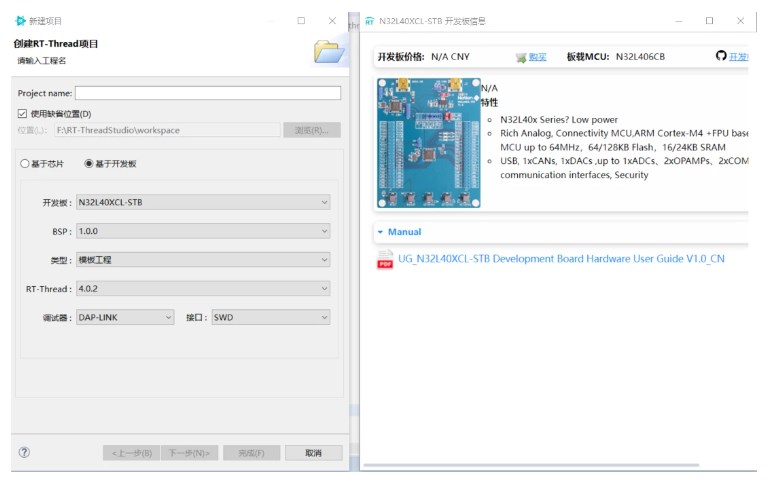

2.1 点击文件新建RT-Thread项目选择基于开发板，配置界面如下

初始化界面代码如下

#include
#include
#include
/* defined the LED3 pin: PB5 /
#define LED3_PIN GET_PIN(B, 5)
int main(void)
{
/ set LED3 pin mode to output */
rt_pin_mode(LED3_PIN, PIN_MODE_OUTPUT);
while (1)
{
rt_pin_write(LED3_PIN, PIN_HIGH);
rt_thread_mdelay(500);
rt_pin_write(LED3_PIN, PIN_LOW);
rt_thread_mdelay(500);
}
}

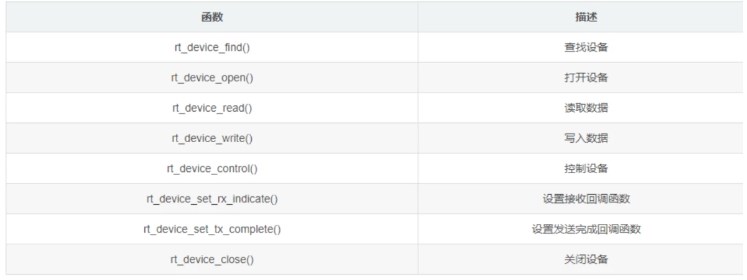

UART具体操作函数：

2.2修改添加一下代码后编译下载：

#include
#define DBG_TAG "main"
#define DBG_LVL DBG_LOG
#include
#include
rt_device_t dev_usart1;
struct rt_semaphore sem;
rt_thread_t thread;
struct serial_configure u1_configs = RT_SERIAL_CONFIG_DEFAULT;
rt_err_t rx_callback(rt_device_t dev, rt_size_t size)
{
rt_sem_release(&sem);
return RT_EOK;
}
void serial_thread_entry(void *parameter)
{
char buffer;
while(1){
while(rt_device_read(dev_usart1, 0, &buffer, 1) != 1){
rt_sem_take(&sem, RT_WAITING_FOREVER);
}
rt_kprintf("%c",buffer);
}
}
int main(void)
{
rt_err_t ret = 0;
//查找设备
dev_usart1 = rt_device_find("uart1");
if(dev_usart1 == RT_NULL){
LOG_E("rt_device_find[uart1] failed...n");
// return -EINVAL;
}
//打开设备
ret = rt_device_open(dev_usart1, RT_DEVICE_OFLAG_RDWR|RT_DEVICE_FLAG_INT_RX);
if(ret < 0){
LOG_E("rt_device_open[uart1] failed...n");
return ret;
}
rt_device_control(dev_usart1, RT_DEVICE_CTRL_CONFIG, (void *)&u1_configs); //控制设备
rt_device_set_rx_indicate(dev_usart1, rx_callback); //设置回调函数
rt_sem_init(&sem,"rx_sem", 0, RT_IPC_FLAG_FIFO); //信号量初始化
thread = rt_thread_create("dev_usart1",serial_thread_entry , 0, 1024, 10, 5); //创建线程
rt_thread_startup(thread); //启动线程
rt_device_write(dev_usart1, 0, "rt-thread usart testrn", rt_strlen("rt-thread usart testrn")); //串口发送函数
return RT_EOK;
}

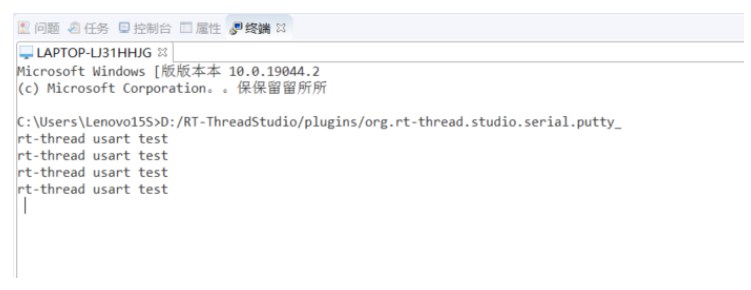

3.结果编译（使用RT-Thread Studio 自带串口终端工具查看结果）

心得体会：RT-Thread studio 提供了很多SDK支持包环境友好，之后还会用它和其它开发板做更多的尝试。
