FStudio之地址映射，将各种通信协议转成BACNetMST

BACnet协议主要是用于智能建筑，楼宇，空调等领域的通信协议。

国内外支持BACnet协议的控制器也有不少。

常见的有Johnson ，西门子，施耐德，台达，Carrier，以及一些SCADA软件及系统等，也都可以支持BACnet协议。

BACnet协议，分有网络和串口两种。

串口的BACnet也通常叫做BACnet MS/TP。

是一种可以支持在一个485串口总线上，支持多个主站，从站设备在一个总线网络进行通信。

而本篇介绍的，就是屏做BACnet MS/TP的服务，可以将屏采集的各种PLC的数据，转到BACNet协议。

这样，像电脑，BACnet网关，控制器，以及FBox等都可以通过MS/TP来访问数据了。

从而实现BACnet网关的作用。

不完全统计，FStudio里已经集成了上百种协议。

也就是基本上只需要一个HMI，就可以将上百种协议，转换为BACnet协议，供主站来访问。

这次要介绍的是一种地址映射的形式。

所谓地址映射的形式，比如我要采集西门子的MD,MW,QD寄存器，想直接映射给BACNet的AV寄存器。

这样当主站采集AV寄存器的时候，就相当于直接采集MD或者QD寄存器了。

采用地址映射的方式，就把整个数据桥打通了，易用性更好，可用性更强，灵活性更高，更具备效率。

如何实现，我们来看一下。

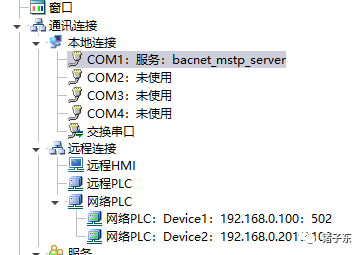

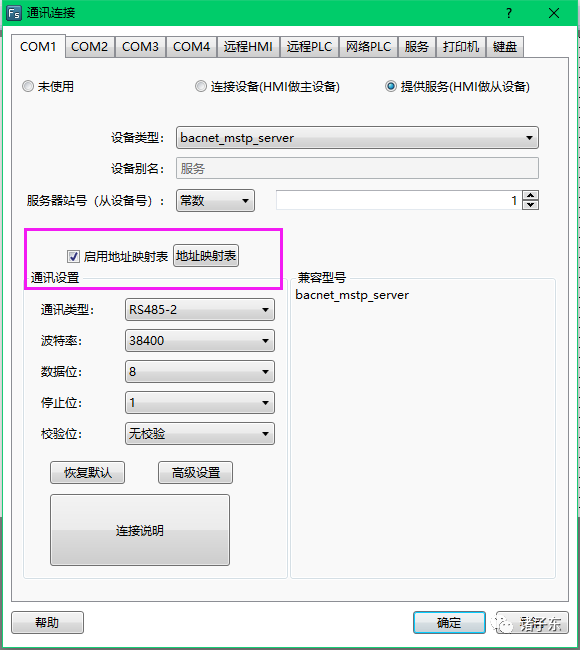

首先，我们在FS里，COM1先选择bacnet_mstp_server的服务驱动。

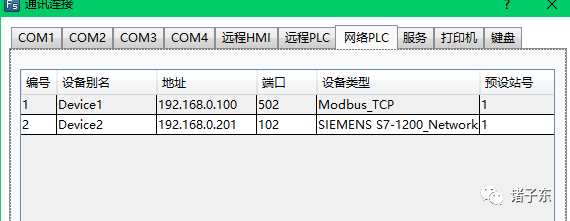

然后网络PLC里，可以根据需要添加我们要连接的设备.

比如接了modbus tcp和西门子PLC 。

这样我们就把要连接的设备添加完成了。

接下来我们就是要使用地址映射，进行寄存器的关联了。

然后我们根据要用的地址都登记到地址映射表里。

用多少登记多少就可以了。记住不要有地址冲突和重复就行了。

比如AV0同时映射到多个地址，这样就会冲突了。

我们就可以直接把工程下载到屏里了。

然后我们用上位机工具扫描一下BACnet的寄存器。

用地址映射的好处就是用多少，添加多少。

因为BACnet MSTP支持扫描和发现寄存器的功能。

这样用到多少寄存器，就扫描出来多少寄存器。不然如果预先把寄存器都设置满了，扫描出来一大堆寄存器用不到的，会影响我们测试和调试的。

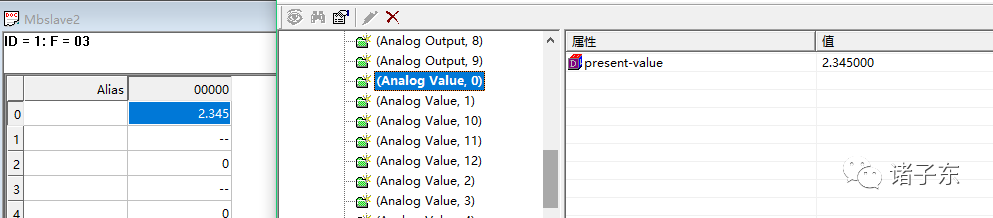

我们看一下数据映射如何。

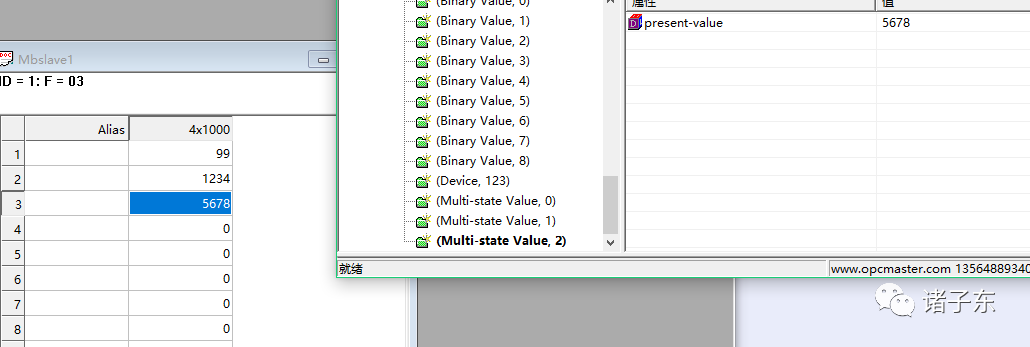

我们配置的是MV0映射到4X1001，映射了三个地址。

MV寄存器的映射已经对应上了。

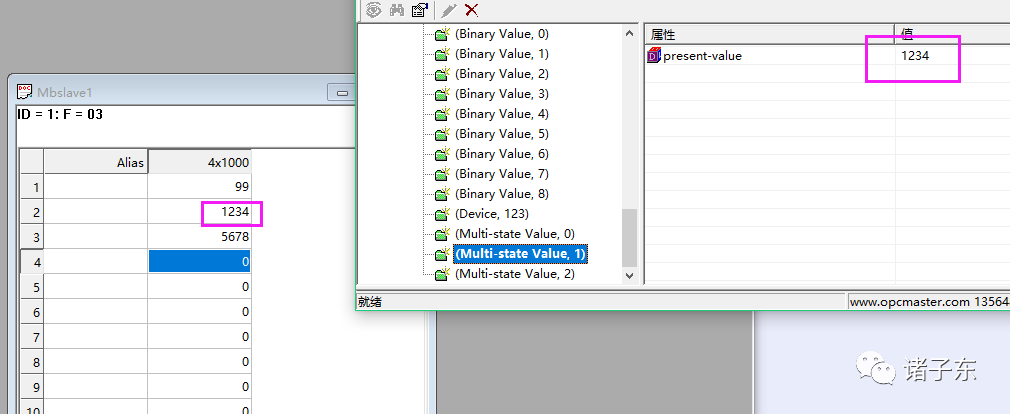

我们对MV1进行写操作，很快，Modbus TCP这边的地址也就写修改了。

说明读写是没问题的。

使用地址映射的方法，就比数据双向传输效率高很多，也更好用了。

使用FS配置好工程，下载到屏里，这个屏就相当于实现了BACNet MSTP网关的功能了。

FStudio里，基本支持了市面上常见的，不常见的，主流的，非主流的PLC，控制器协议。有了这个地址映射， 已支持的协议，基本都可以映射至BACNet MSTP里。

快拿起你手中的屏试一下吧。

AV,AO,AI，一般是浮点数为主。

BV,BO,BO， 一般是位元件。

这两个数据已基本满足各种数据需求了。

而MV,MO，MI，一般是多状态寄存器类型为主。当然，也可以作为字类型寄存器使用。

在以往的一些应用场合里，通常是使用BACNet网关来采集像Modbus 等控制的设备，但有时候BACNet网关能支持的采集设备协议不够完善，就会使用触摸屏来采集PLC，然后网关来采集触摸屏，最后由上位机系统等来通过BACNet MSTP来采集网关。

有了这个地址映射，再结合这个bacnet_mstp_server，一个触摸屏就可以完成网关的工作了。
