N32L40XCL-STB开发板模块之UART评测

1.本章内容
本章通过RT-Thread Studio配置片上外设UART的功能，实现开发板和PC进行通信。
2.模块介绍
通用同步异步收发器（USART）是一种全双工串行数据交换接口，支持同步或异步通信。可灵活配置，以便于与多种外部设备进行全双工数据交换。
N32L40XCL芯片共有5个板载串口，其中串口具备的功能如下：
 支持全双工通信
 支持单线半双工通信
 波特率可配置，最高波特率可达 2Mbit/s
 支持 8bit 或 9bit 数据帧
 支持 1bit 或 2bit 停止位
 支持硬件生成校验位及校验位检查
 支持硬件流控: RTS、CTS
 支持 DMA 收发
 支持多处理器通信：如果地址不匹配，则进入静默模式, 可通过空闲总线检测或地址标识唤醒
 支持同步模式，允许用户在主模式下控制双向同步串行通信
 支持智能卡异步协议，符合 ISO7816-3 标准
 支持串行红外协议（IrDA SIR）编码与解码，提供正常与低功耗两种运行模式
 支持 LIN 模式
 支持多钟错误检测：数据溢出错误、帧错误、噪声错误、检验错误
 支持多个中断请求：发送数据寄存器为空、CTS 标志、发送完成、数据已接收、数据溢出、总线空闲、检验错误、LIN 模式断开帧检测、以及多缓冲区通信中的噪声标志/溢出错误/帧错误
3.开发软件
开发板：N32L40XCL-STB V1.0
开发环境：RT-Thread Studio V2.2.3
RT-Thread版本：V4.0.1
下载工具：DAP-LINK（pyocd V0.1.6）
4.步骤说明

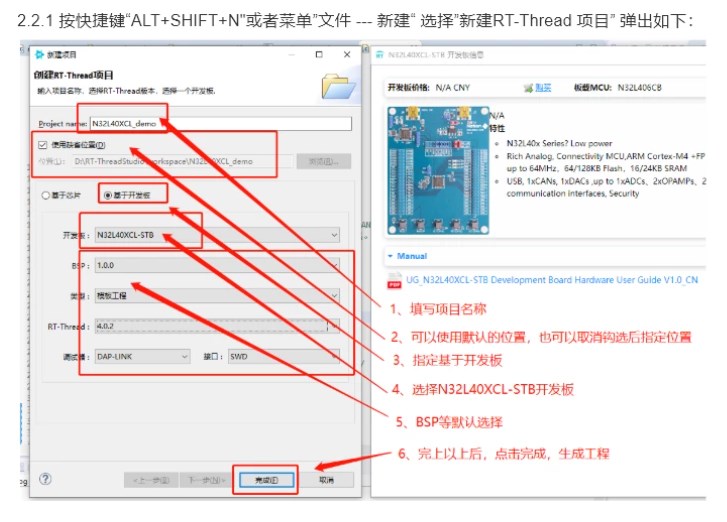

4.1新建工程

【注】N32L40XCL-STB这板开发板，如果用板载的DAP-LINK下载，会报pyocd会报找不到.pyack包的错误。

4.2编写测试程序

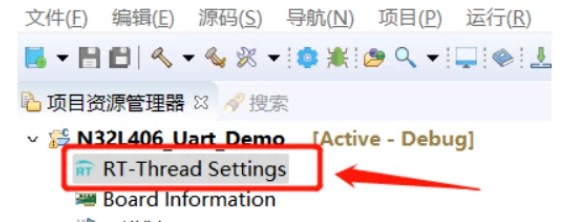

4.2.1建好工程后，双击“RTThread Settings”

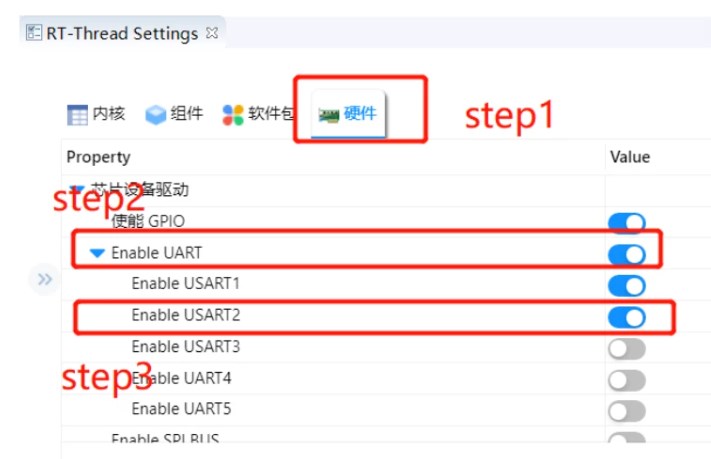

4.2.2使能我们要使用的串口，由于串口1是用做RT-Thread的终端输出这里我们选择串口2（PA2-TX/PA3-RX）

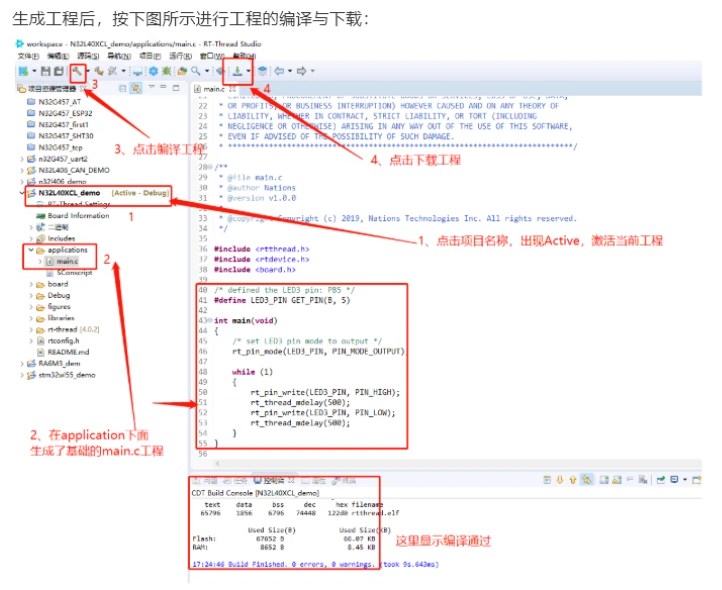

以上2步完成后，就是完成了最基本的配置，进行编译
进行编写代码测试

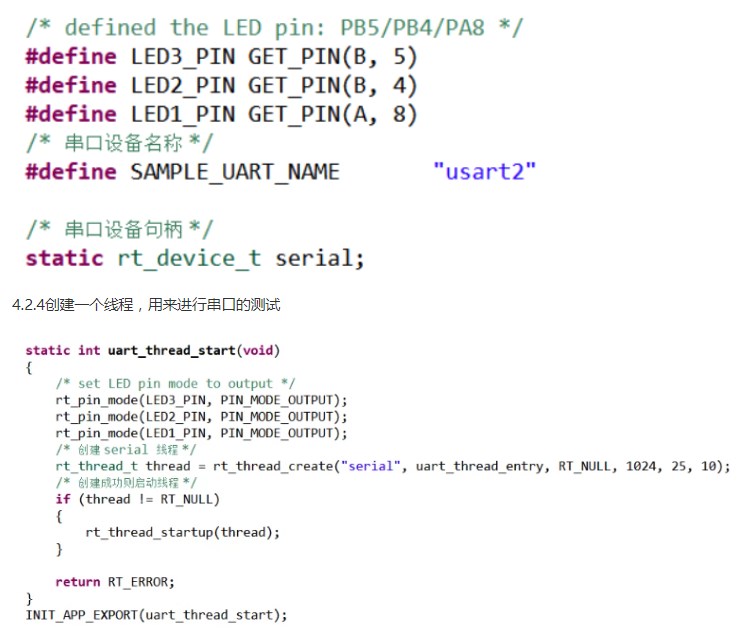

4.2.3 宏定义我们要用到的LED及串口

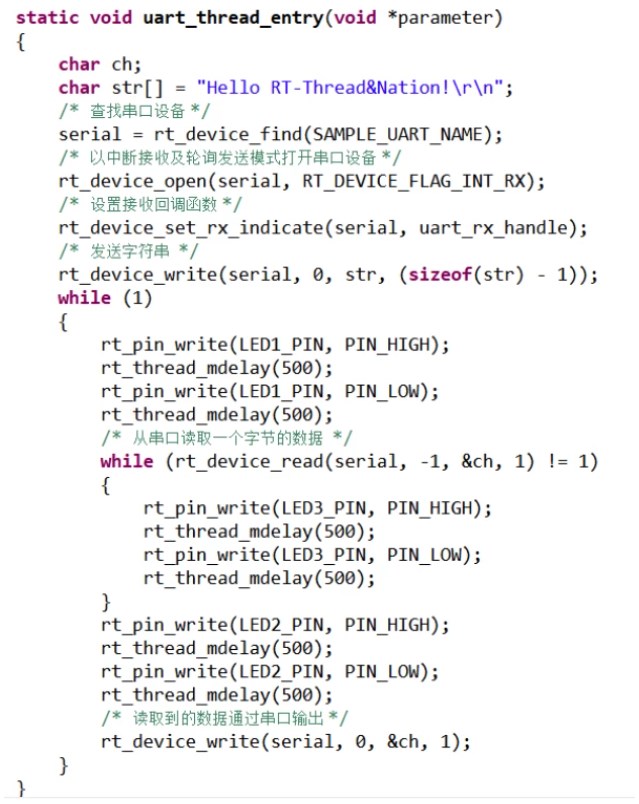

4.2.5进行串口测试代码的编写
.1初始化完成后，串口打印语句“Hello RT-Thread&Nation!”
.2等待读取数据时，LED3（绿灯）闪烁；
.3读取到数据时，LED2（蓝灯）闪烁；
.4数据发送完成时，LED1（红灯）闪烁
