RH850的CSIG和CSIH区别

在RH850微处理器架构中，CSIG（Context Status Indication： Group）和CSIH（Context Status Indication： High）是用于中断处理和状态保存的寄存器。

1. CSIG （Context Status Indication： Group）：

- CSIG寄存器是32位的寄存器，用于保存中断发生时的处理器状态和上下文信息。

- CSIG寄存器的每个位对应一个中断向量号（Interrupt Vector Number，IVN）。

- 当某个中断发生时，相应的位会被置位，表示该中断发生并需要被处理。通过检查和操作CSIG寄存器，可以确定哪个中断发生并根据需要采取相应的处理操作。

- 与中断发生相关的处理器状态如程序计数器（PC）、状态寄存器（PSW）等也可以被保存在CSIG寄存器中，以便于中断处理程序恢复到正确的执行状态。

2. CSIH （Context Status Indication： High）：

- CSIH寄存器是8位的寄存器，用于保存中断发生时的高优先级中断状态和上下文信息。

- CSIH寄存器的每个位对应一个高优先级中断向量号（High-Priority Interrupt Vector Number，HIVN）。

- CSIH寄存器用于处理高优先级的中断，这些中断在整个中断系统中具有更高的优先级。

- 当某个高优先级中断发生时，相应的位会被置位，表示该中断发生并需要被处理。通过检查和操作CSIH寄存器，可以确定哪个高优先级中断发生并根据需要采取相应的处理操作。

CSIG寄存器用于保存中断发生时的处理器状态和上下文信息，而CSIH寄存器用于保存高优先级中断发生时的状态和上下文信息。它们都在中断处理过程中提供了重要的信息，帮助处理器正确地响应和处理中断。

RH850外设时钟配置

下面以RH850-F1K 定时器TAUJ为例，介绍外设时钟相关寄存器。

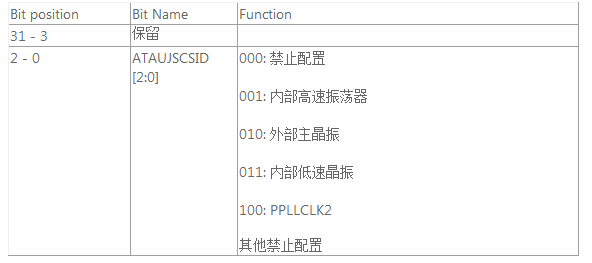

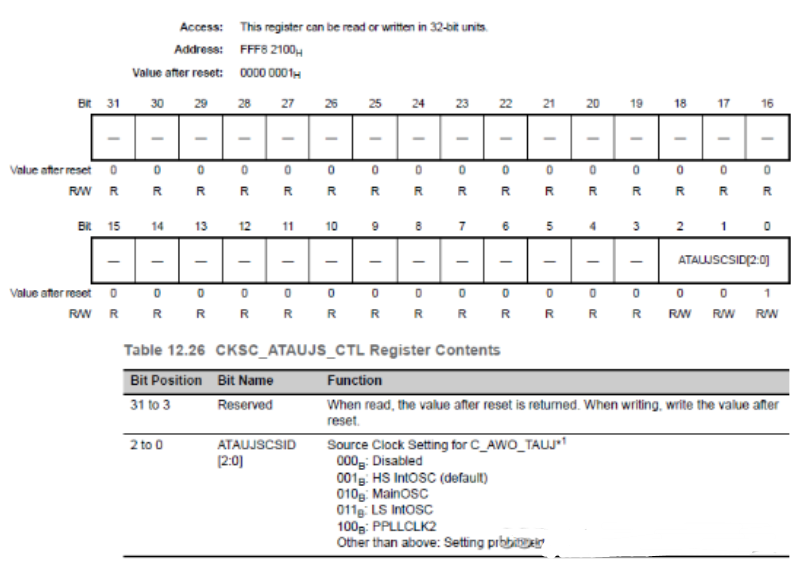

1.1 TAUJ时钟源选择寄存器 C_AWO_TAUJ Source Clock Selection Register

CKSC_ATAUJS_CTL定时器TAUJ时钟源选择寄存器可以32bit读写。地址：FFF8 2100H，复位值0000 0001H。

这个寄存器选择定时器时钟的来源，比较简单，按需要选择。

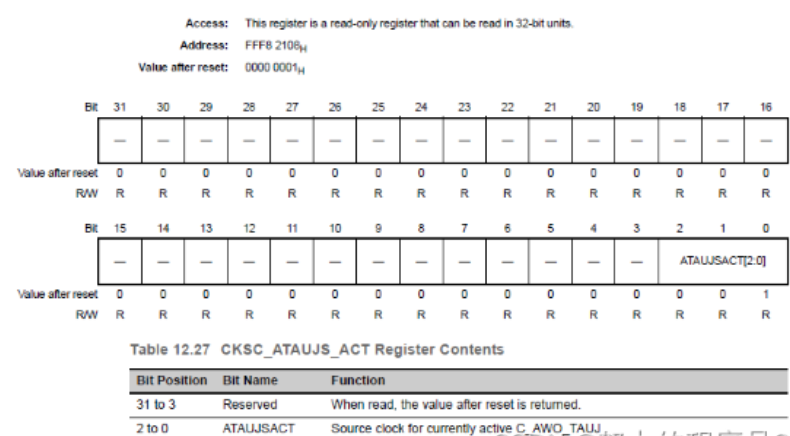

1.2 TAUJ时钟源激活状态寄存器 C_AWO_TAUJ Source Clock Active Register

CKSC_ATAUJS_ACT定时器TAUJ时钟源激活状态寄存器可以32bit读。地址：FFF8 2108H，复位值0000 0001H。

时钟源选择寄存器配置后，需要读这个寄存器，直到这个寄存器值和时钟源选择寄存器值一致，说明时钟源选择寄存器配置成功。

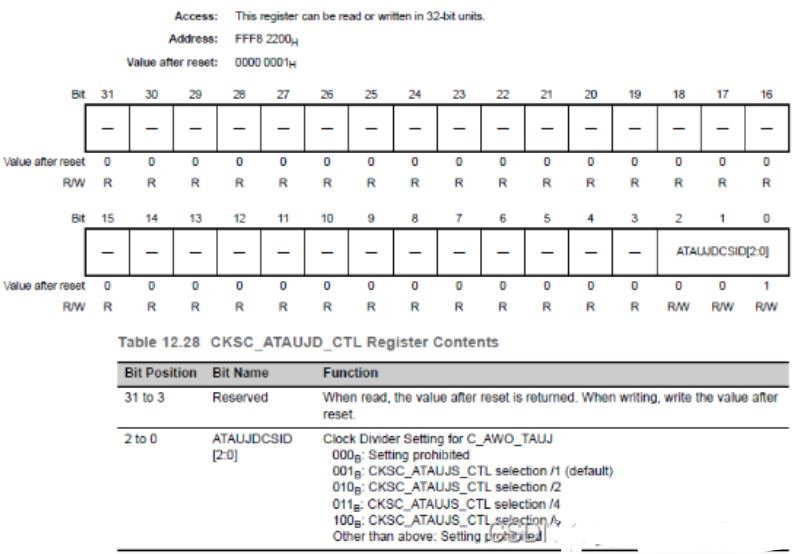

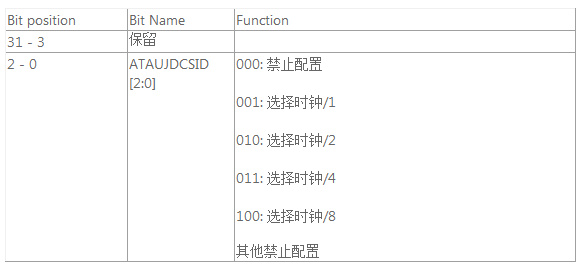

1.3 TAUJ时钟分频寄存器 C_AWO_TAUJ Clock Divider Selection Register

CKSC_ATAUJD_CTL定时器TAUJ时钟分频寄存器可以32bit读写。地址：FFF8 2200H，复位值0000 0001H。

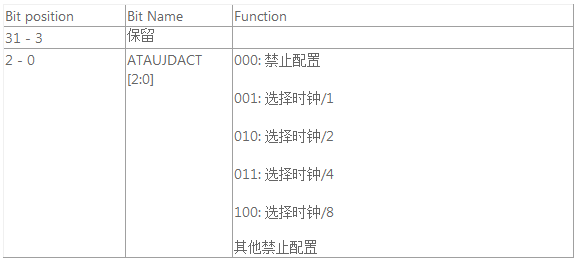

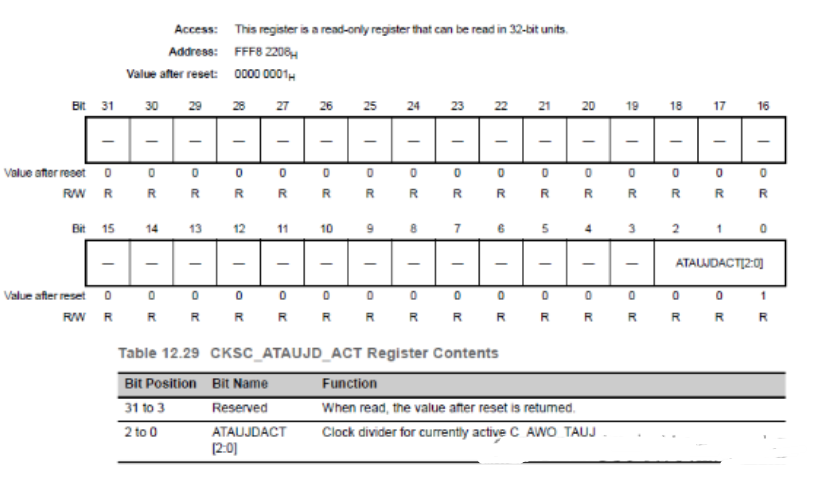

1.4 TAUJ时钟分频激活状态寄存器C_AWO_TAUJ Clock Divider Active Register

CKSC_ATAUJD_ACT定时器TAUJ时钟分频激活状态寄存器可以32bit读。地址：FFF8 2208H，复位值0000 0001H。

时钟分频寄存器配置后，需要读这个寄存器，直到这个寄存器值和时钟时钟分频寄存器值一致，说明时钟分频寄存器配置成功。

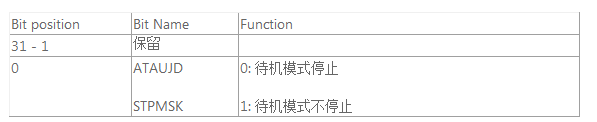

1.5 TAUJ时钟待机模式停止寄存器C_AWO_TAUJ Stop Mask Register

CKSC_ATAUJD_STPM定时器TAUJ待机模式停止寄存器可以32bit读写。地址：FFF8 2218H，复位值0000 0002H。

其他外设寄存器和TAUJ基本相同，这里就不介绍了。
