全志A40和A50的区别

全志A40和A50是全志科技所生产的两款处理器芯片。它们具有一些相似之处，但也有一些区别。下面是它们之间的一些主要区别：

1. 架构：全志A40和A50基于不同的处理器架构。全志A40采用的是ARM Cortex-A7架构，而全志A50采用的是ARM Cortex-A53架构。Cortex-A53相对于Cortex-A7具有更高的性能和效能。

2. 处理器频率：全志A40的主频为1.2GHz，而全志A50的主频为1.5GHz。因此，A50在处理器性能方面相对更为强大。

3. GPU性能：全志A40和A50都配备了Mali-400 MP2 GPU，但A50的GPU频率更高，因此在图形处理性能上略优于A40。

4. 视频解码：全志A40和A50都具备对多种视频编码标准的支持，例如H.264和H.265。然而，A50在视频解码性能方面更为出色，支持更高的分辨率和帧率。

5. 系统支持：全志A40和A50都支持Android和Linux等操作系统。然而，对于具体的应用和系统需求，两者的软件支持可能有所不同。

总体而言，全志A50相对于A40来说，在处理器性能、GPU性能和视频解码能力方面略为突出。这使得A50更适合处理更为复杂的应用需求，如高清视频播放、游戏等。对于一般的嵌入式系统应用，全志A40也能提供足够的性能和功能。选择使用哪个处理器芯片应根据具体应用的需求和预算来决定。

A40i处理器架构设计分析

FETA40i-C核心板基于全志工控行业平台级处理器四核Cortex-A7 A40i设计，主频1.2GHz，集成MAli400MP2 GPU，内存1GB/2GB DDR3L，存储8GB eMMC。支持绝大部分当前流行的视频及图片格式解码，具有稳定可靠的工业级产品性能和高性价比低功耗等优势，搭载Linux和Android操作系统，适用于基于视觉交互的工业控制产品，目标应用包含，嵌入式设备、智能终端、工业控制、数据采集、机器视觉 、工业物联网 、移动互联设备、数字标牌等。

特点：

●全志工业级A40I四核Cortex-A7，主频最高为1.2GHz，集成Mali400MP2 GPU；

●支持双屏同显异显和多种显示接口RGB/MIPI /双8位 LVDS/HDMI/TV OUT，1920x1080@60fps；

●支持1路千兆网络，1路百兆网络，支持WIFI/BT4.0，支持4G；

●支持多路摄像头输入，两路DVP摄像头接口，最高支持500W像素，四路TVIN，支持NTSC与 PAL制式

●CPU内部集成Audio Codec，支持1路差分PHONEOUT，1路立体声耳机输出 ，1路microphone输入

●外部扩展接口丰富UART *8、SD*4、USB*3、SPI *4、IIC*5、SATA、PWM*8等；

●支持Linux和Android操作系统；

SOM-TLA40iF核心板板载ARM、FPGA、ROM、RAM、晶振、电源、LED等硬件资源，并通过B2B连接方式引出IO。核心板所有器件（包括B2B连接器）均采用国产工业级方案，国产化率100%。

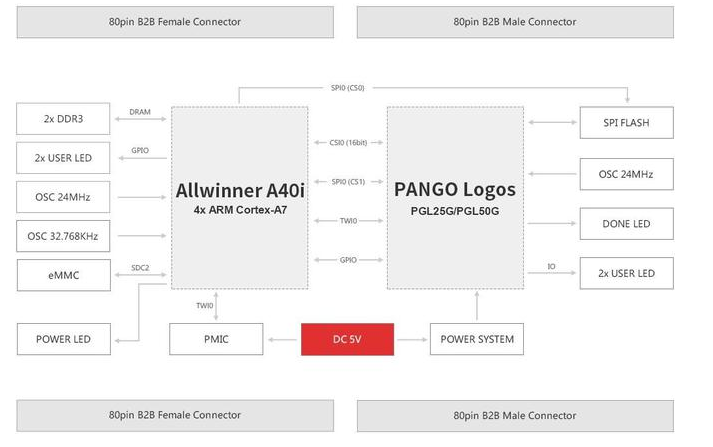

图 1 核心板硬件框图

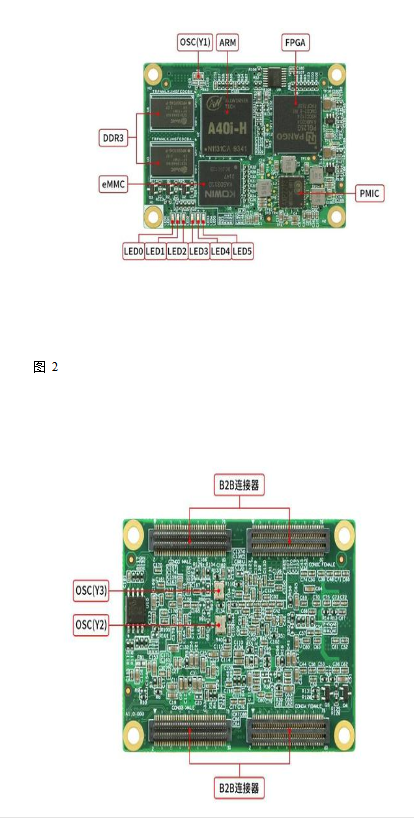

图 3

ARM

ARM型号为全志科技A40i，LFBGA封装，工作温度为-40°C~85°C，引脚数量为468个，尺寸为16mm*16mm。

A40i处理器架构如下：

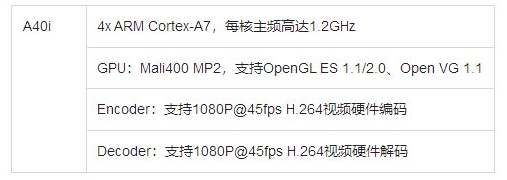

表 1

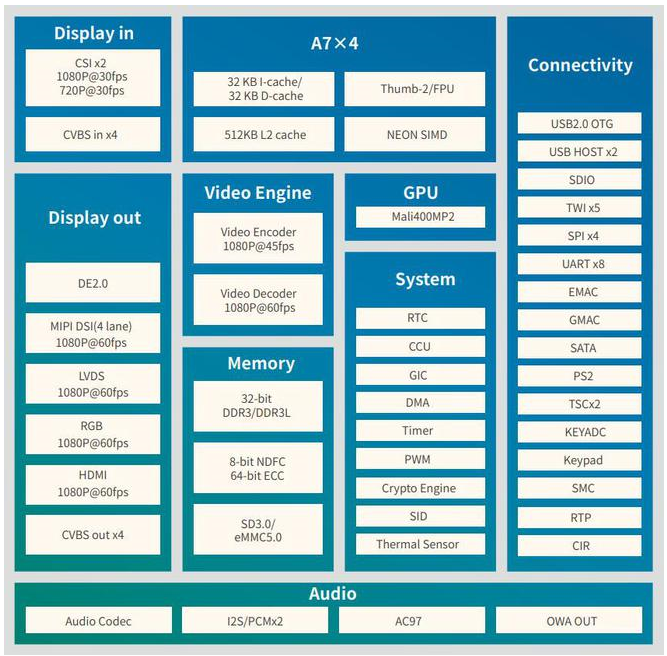

图 4 A40i处理器功能框图
