使用CodeViser调试RK3399处理器和Linux kernel指导（第

CodeViser是J&D Tech公司开发的一款JTAG仿真器，支持ARM和RISC-V等CPU 核。配套的CVD调试软件提供高效稳定的调试环境，支持源码级调试和强有力的脚本命令。本文讨论使用CodeViser 调试瑞芯微公司RK3399 多核芯片的过程，开发板使用华清FS3399 开发板。

RK3399的CPU采用big.LITTLE大小核架构，双Cortex-A72大核+四Cortex-A53小核结构，对整数、浮点、内存等作了大幅优化，在整体性能、功耗及核心面积三个方面都具革命性提升。

04

Liunx Kernel 调试

1、按照华清FS3399的使用手册指导， 建立linux系统的虚拟机，按照第三章 Linux 系统编译中的说明，获取系统的所有源代码，在虚拟机中编译全系统所有代码，或者单独编译linux kernel，编译完成，将其打包拷贝到装有CVD64软件的机器上，并按照原始编译路径建立目录(例如：作者的路径为C:homelinux k3399_linux_sdk_v2.0)，将linux kernel 源代码解压到所建立的目录中备用。

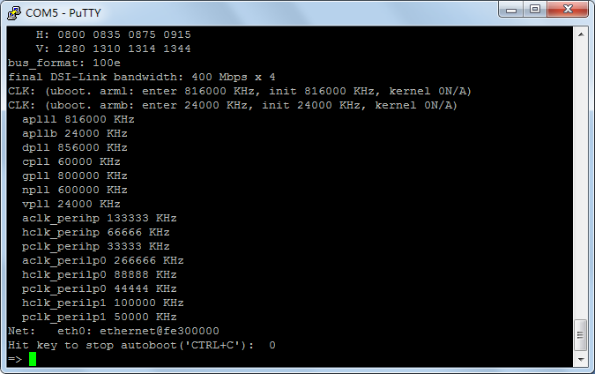

2、用串口如前所述，启动板子上的系统，按CTRL+C让其停在uboot环境中。

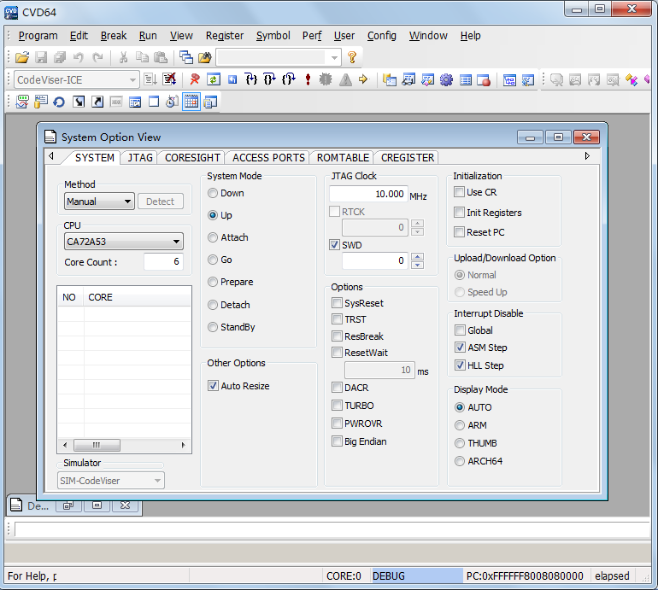

3、启动CVD64软件，进入Config->Interface中，在System选项卡中，点按UP命令，连上板子，进入Debug模式。

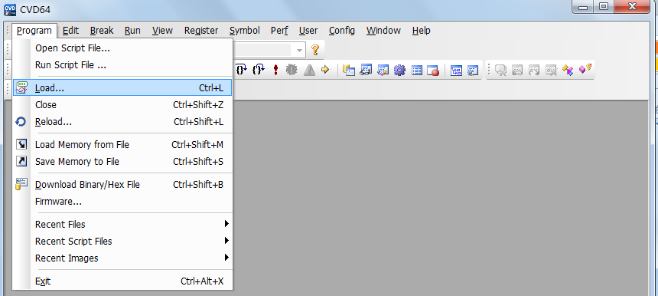

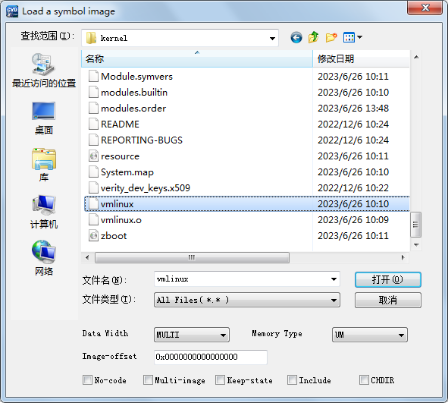

4、用Program->Load命令加载C:homelinux k3399_linux_sdk_v2.0kernelvmlinux，注意：选择 No-code。

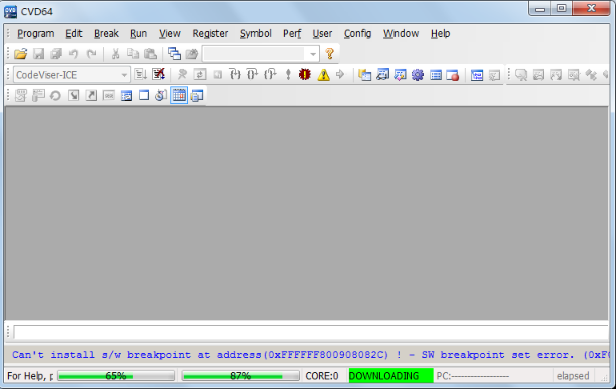

开始加载源代码，由于源代码较多，加载需要一段时间。可以选择No-code，不下载板子上的代码。

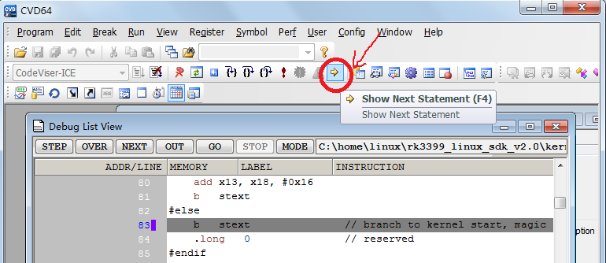

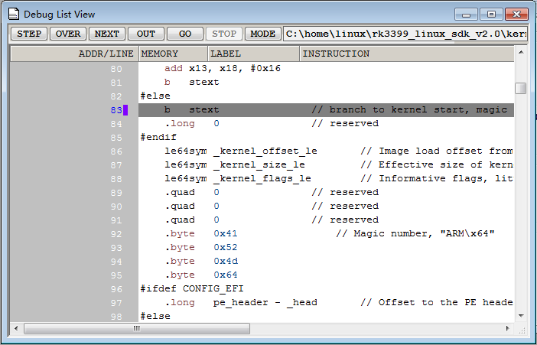

5、点按工具条上的黄箭头显示源代码，

6、从菜单Symbol -> Symbol by Name -> Symbol 或点按工具条黄箭头右侧的一个图标，打开Symbol Browse View视图如下图：

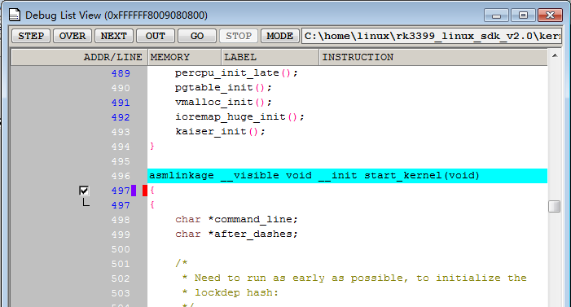

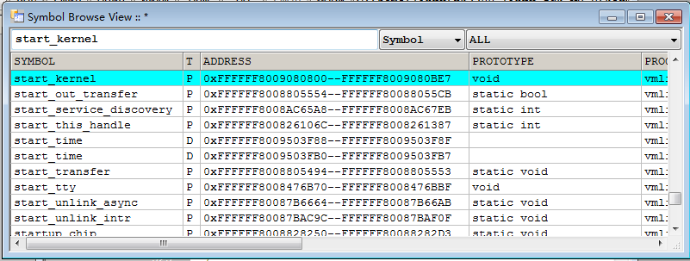

7、在Symbol Browse View视图中输入：start_kernel, 然后，回车，就可以显示Debug List View，我们可以看到显示如下：我们在包含start_kernel这行设置一个断点，

8、然后， 按当前窗口的Go命令，或按工具条上的Go 按钮，最后我们进入串口窗口，输入：run bootcmd 回车。

这时，我们在串口窗口中可以看到，程序停在 Starting kernel ...的地方，这时我们就可以调试linux kernel的程序了。

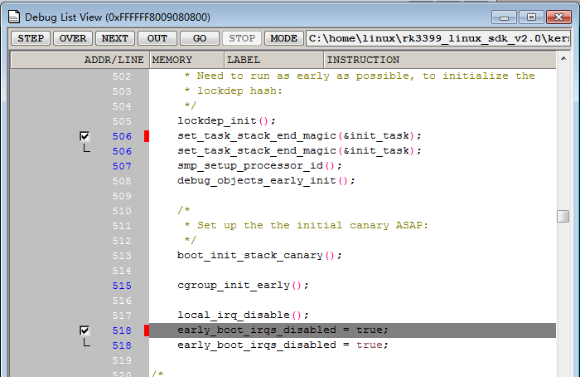

9、这时我们可以在start_kernel 下面的语句设置断点，如下图：我们按两次本窗口上的Go命令，程序就停在了518行上了。

05

多核调试

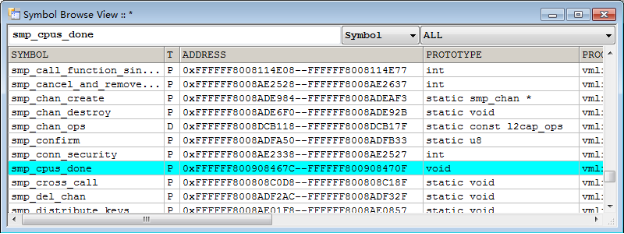

多核调试需要在多核启动以后才能调试，以下我们演示SMP 调试。我们就需要在多核启动完成后的smp_cpus_done函数处设置一个断点，选择System Browser View 视图，输入smp_cpus_done, 回车，

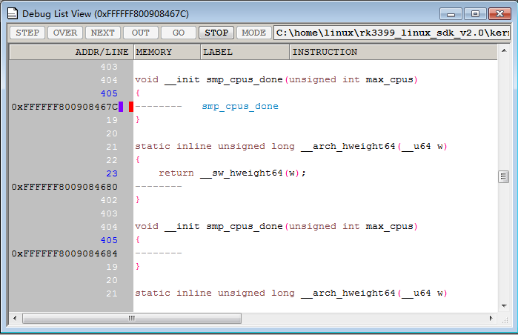

将会在Debug List View视图中，弹出smp_cpus_done函数，在此处设置一个断点。

在上面调试linuxKernel时，停在start_kernel以后，再点击图上工具栏上的运行按钮或或调试视图中Go按钮，继续运行， 程序就会停在smp_cpus_done函数处，

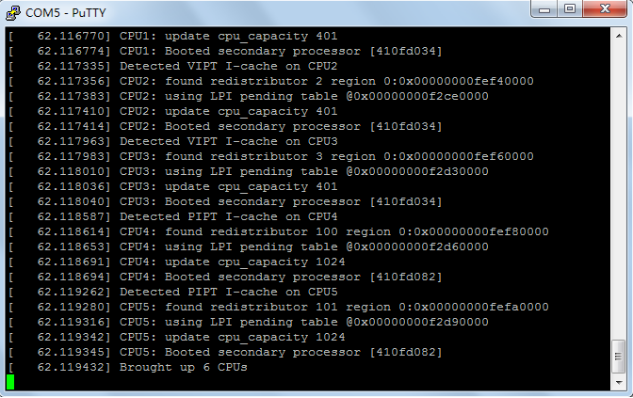

这时我们看串口中断信息；

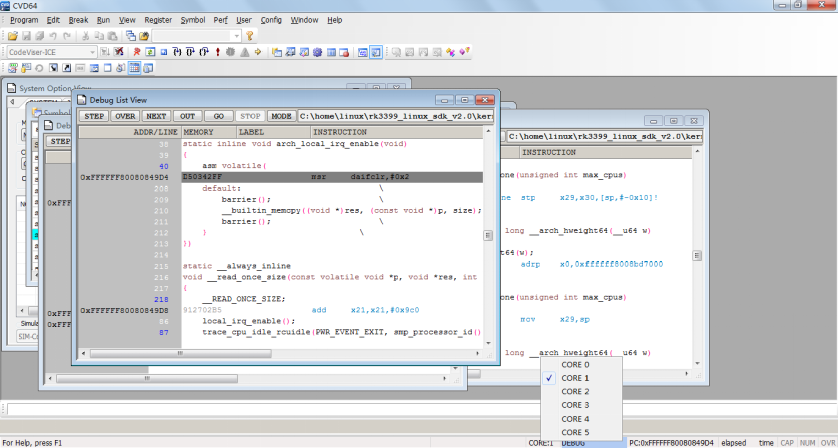

这时我们双击下面工具条上的core选择core1，这时下面工具条上已经显示的是core1了，说明Debug List View中已经是core1的程序了。

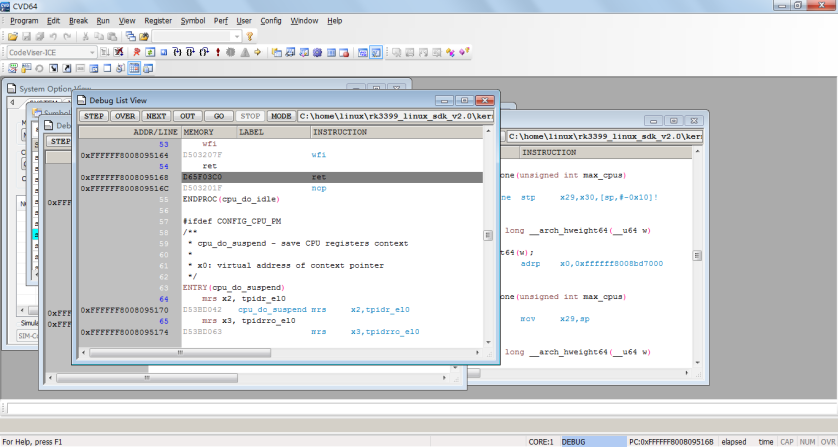

单步调试后，就跳到下图

这时我们返回core0，继续调试一些步骤，我们可以自动进入core4调试程序，

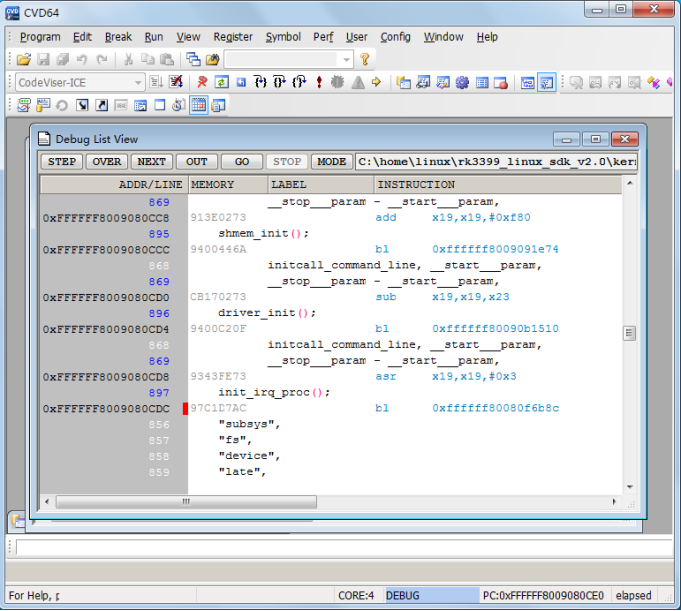

到第860多行以后程序自动进入了core4，我们可以看下图的下面的工具条上这时显示的是core4，

以上就是对称多处理调试，也就是SMP调试简单的说明。CodeViser 也支持 AMP 调试，有机会在其他芯片平台上我们再作详细说明。
