sd卡的读写验证流程介绍

原理图
下图是sdio的接线图
dat0-4 cmd 接了4.7k的上拉电阻。六根与mcu相连的线中均接了一个22欧的电阻，用于限制电流。

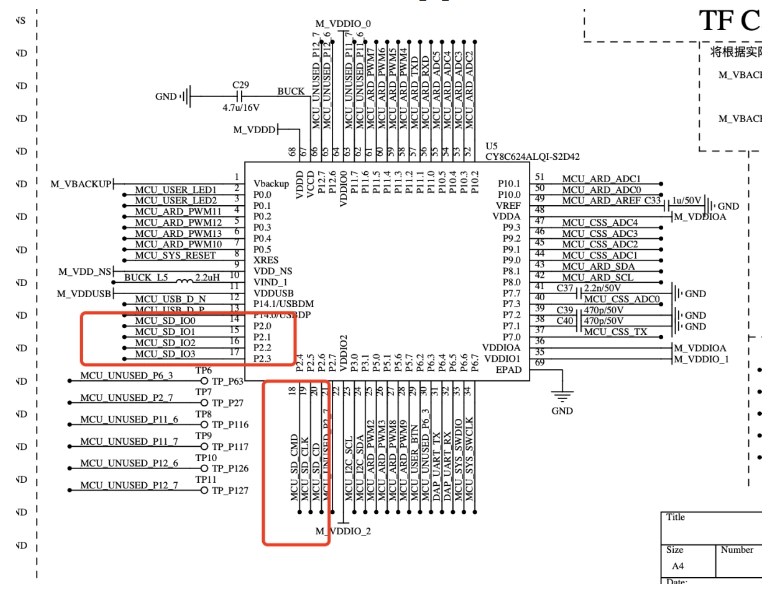

下图是mcu的接线

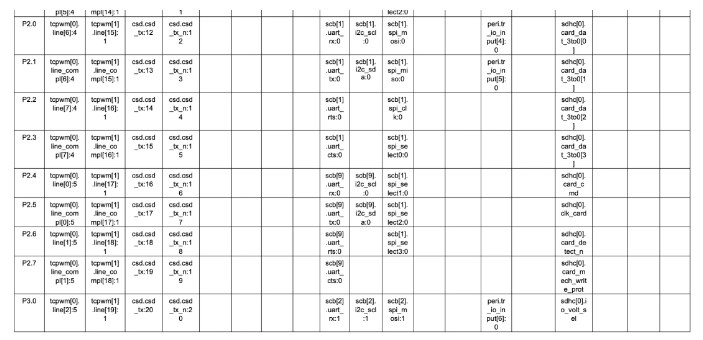

dat0接引脚P2.0，dat1接P2.1，dat2接P2.2，dat3接P2.3，cmd接P2.4，clk接P2.5，

板子的sd卡座是弹簧式的，卡片压下去 ，弹片与地相接，mcu_sd_cd低电平，mcu可检测到当前有卡片插入。

英飞凌提供了两种驱动依赖：
PSoC 6 Peripheral Driver Library(PDL)，Hardware Abstraction Layer (HAL)。

pdl接口大概对sdio的支持度不很好，不太完善，当前测试按照以下流程初始化会失败，
pdl接口位于HAl的上层，属于对hal接口的再次封装。

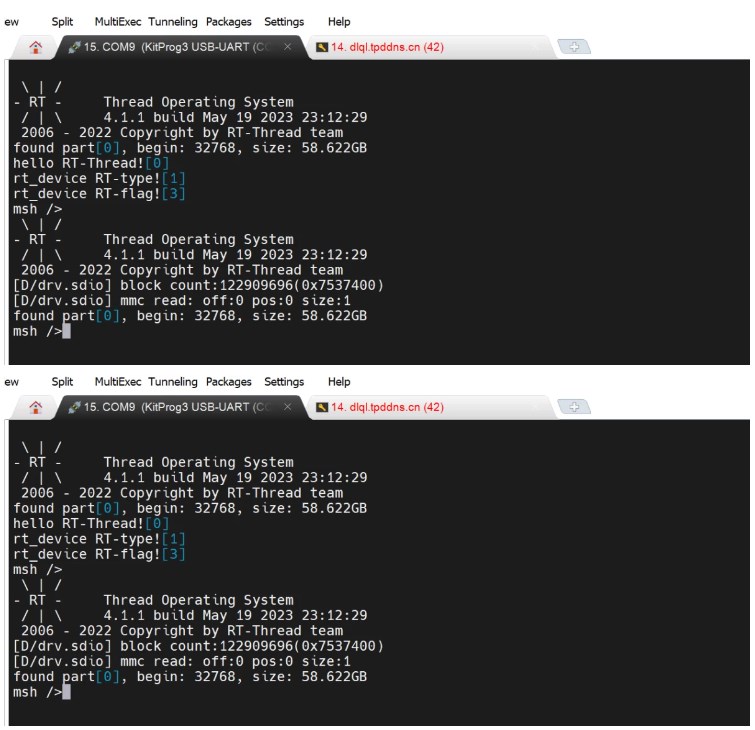

群里有位大佬使用了hal接口，初始化看起来问题不大，初始化效果如下，可以得到卡片的容量

rtt驱动结构
之前写linux驱动，学习rtt的驱动时，多少会带入linux的思维。
rtt的驱动要比linux的简单许多，大概框架相似。
整个系统结构分为三层，应用层，也就是我们的业务层。
第二层时rtt提供的中间层，虚拟文件驱动层。
第三层是针对具体硬件的硬件驱动层。
业务层直接调用虚拟驱动层，虚拟驱动层通过回调函数方式操纵硬件驱动代码了。

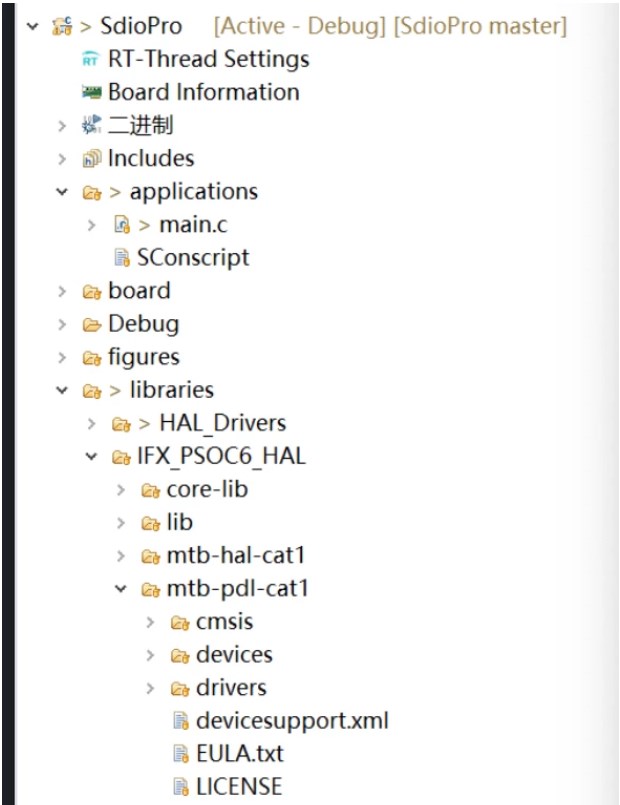

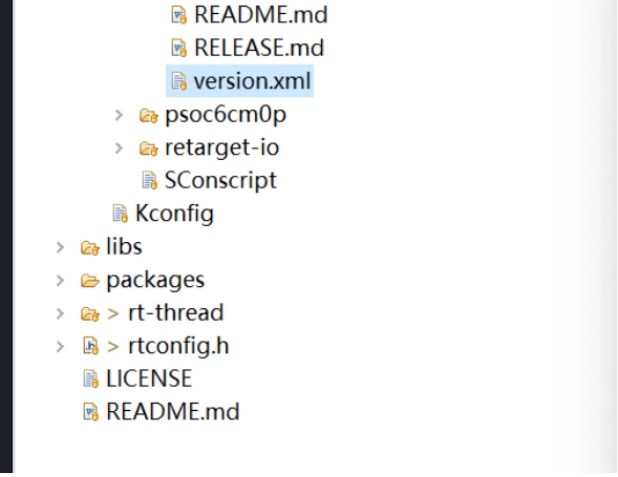

代码的文件结构如下图

application是存放应用层代码的文件夹。
rt-thread目录存放虚拟文件系统接口
libraries存放硬件驱动代码和厂商的bsp等支持代码。
调用官方的pdl接口导致硬件崩溃，对英飞凌的mcu了解不深，暂不知如何调查，借鉴群里大佬Vandoul的sdhc驱动代码，测试了一下接口。

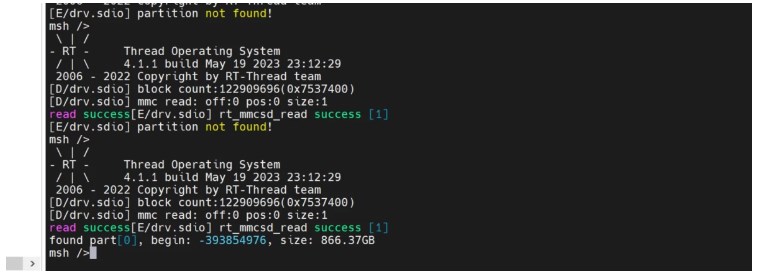

接口dfs_filesystem_get_partition 有一个小bug，sd卡是64gb容量的卡片，格式化为ntfs格式，读出的分区表解析到的容量错误，如下图所示。

代码参考了vandoul大佬的代码，删除了一些异常判断等代码。
提供两个接口 sdrd 和sdwt，仅是直接测试sd卡存储空间的读写，不涉及到文件系统的挂载。
sdrd 带一个参数，读取地址
sdwt带两个参数，第一个是地址，第一个是数值

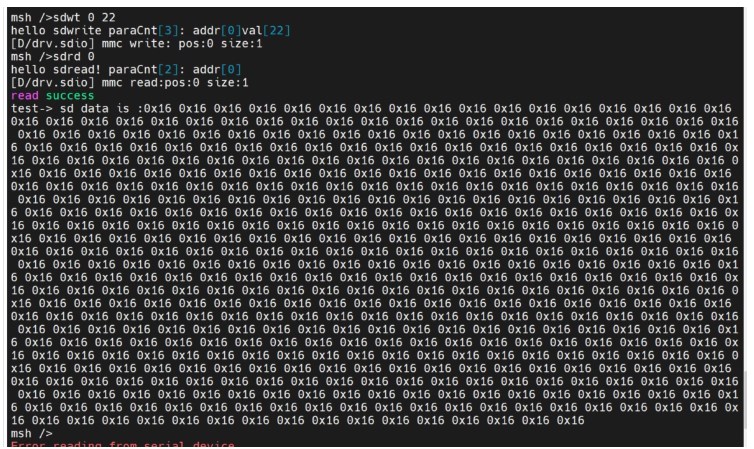

下图是命令使用效果。
