思瑞浦推出多通道高精度ADC—TPC517系列

聚焦高性能模拟芯片和嵌入式处理器研发的半导体公司——思瑞浦3PEAK全新推出多通道高精度ADC——TPC517系列，芯片内置高精度基准，工作温度支持-40°C to +125°C，产品广泛应用于测试测量、工业仪器、数据采集和医疗设备等领域。

TPC517系列产品特性

高分辨率：16bit无丢码

输入信号形式多样：

单极性单端信号

单极性差分信号

双极性差分信号（一端固定接Vref/2）

多通道：8个输入通道

吞吐率：ADC采样速率高达1MSPS

非线性度：

DNL典型值0.5LSB

INL典型值1LSB

动态性能：

SNR：90dB

SINAD：90dB

THD：-97dB

多种参考电压：

内置基准：4.096V

外置基准（接芯片内部buffer）（最高4.096V）

外置基准（最高到VDD）

通信接口：SPI

封装：QFN4X4-20

宽工作温度范围：-40℃ to +125℃

TPC517系列产品优势

在测试测量，工业仪器，数据采集和医疗设备等领域，需要对外部信号进行快速采样且要保证准确性。

无丢码（No Missing Code）

一个性能优良的ADC常常声称“无丢码”,即当输入电压扫过输入范围时，所有输出码组合都会依次出现在转换器输出端，当DNL误差小于±1LSB时就能够保证没有丢码。TPC517系列ADC具备16位无丢码能力，可更好满足客户高精度采样需求。

最高1MSPS输出数据速率

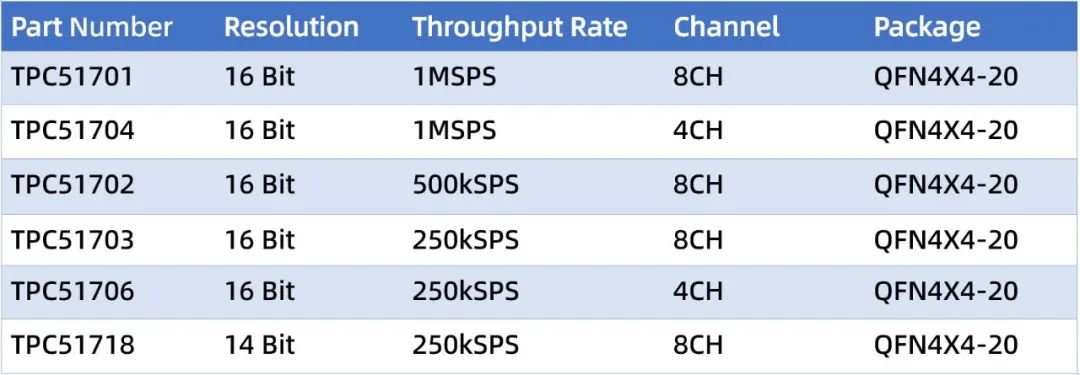

TPC517系列支持最高1MSPS速率连续采样，同时覆盖500kSPS和250kSPS，可以满足不同应用的系统需求。

输入电压范围

TPC517系列支持单电源轨供电，VDD供电范围支持4.5-5.5V，内部基准为4.096V，外部REF电压范围支持2V~VDD，数字接口VIO支持1.8V~VDD。TPC517系列的输入分单极性模式和双极性模式，单极性模式下输入范围从0到VREF，双极性模式下输入范围从-VREF/2至+VREF/2，配置方式灵活，可满足客户不同的采样需求。

TPC517系列典型应用

思瑞浦可为客户提供一站式模拟产品解决方案，包括运算放大器，仪表放大器等各种通用和特殊放大器、模数/数模转换器、接口芯片、数字隔离器，电源管理、电源基准等产品。

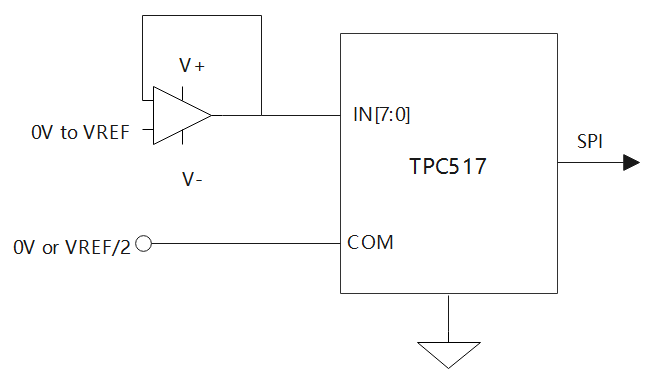

TPC517系列典型应用框图

TPC517系列以高精度、高采样率、输入端口配置灵活等性能优势，为测试测量，工业仪器，数据采集和医疗设备等应用提供强有力的基准支持。
