keil5+Env将变量定义到SDRAM中的过程

其实要把特别大的变量（数组）定义到SDRAM中步骤很简单，但这个过程却困扰了我好久，此篇文章就作为个人学习笔记参考参考吧。

一、开启SDRAM

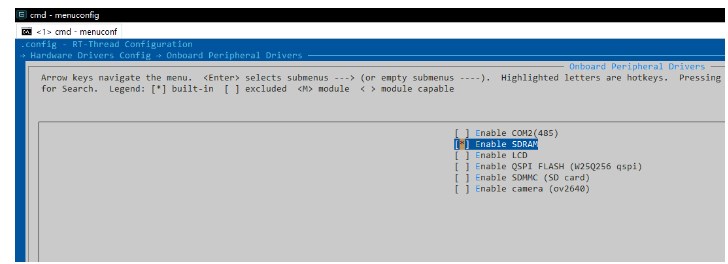

在Env中输入menuconfig进入菜单，找到Enable SDRAM，开启该bsp

可以看到在Drivers下多了一个drv_sdram.c文件

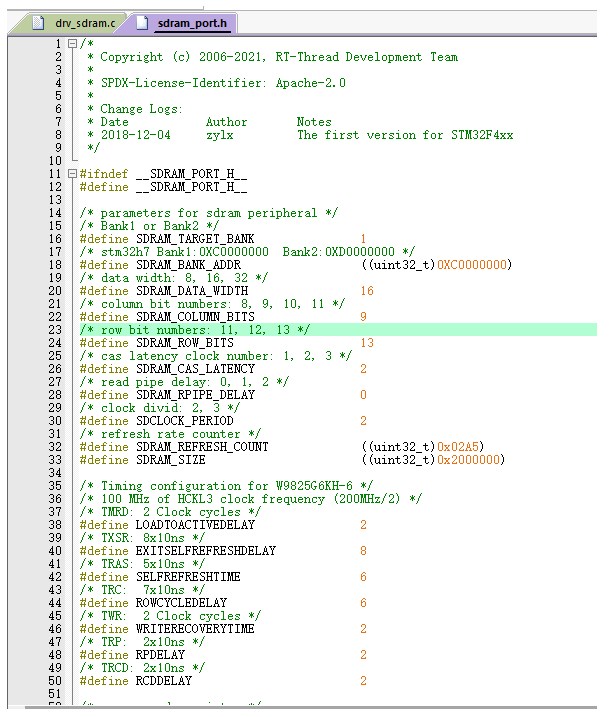

编译成功后可以看一下SDRAM的各项参数，在sdram_port.h文件中

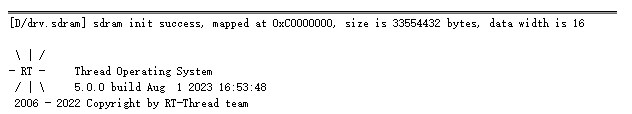

查阅资料时，都提到如果要使用SDRAM，必须要在进入 __main 前对SDRAM进行初始化，但是RTT很人性化的直接解决了这个问题，这个BSP已经实现了初始化这一步。可以看看串口打印的数据：

sdram init success, mapped at 0xC0000000, size is 33554432 bytes, data width is 16
初始化已经成功，首地址、大小以及数据长度的信息都已经打印出来，所以不需要画蛇添足地再在start_up.s文件中添加SDRAM_Init函数

二、使用memheap申请和管理SDRAM空间

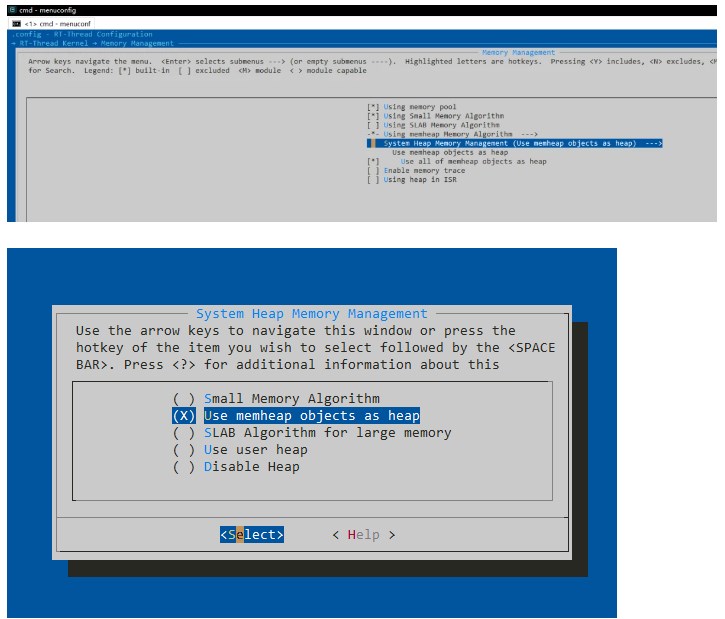

这一步要在Env中开启Use all of memheap objects as heap

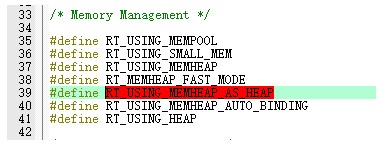

开启后生成新工程，实际上就是开启了RT_USING_MEMHEAP_AS_HEAP

三、定义和使用变量

我们可以使用rt_memheap_alloc来直接申请SDRAM内的空间，直接上代码

struct rt_memheap system_heap;
#define LED0 GET_PIN(B,1)
void sdram_entry()
{
rt_uint8_t key;
rt_uint8_t i=0,led0sta=1;
rt_uint32_t ts=0,ty=0;
rt_uint16_t * testsram = RT_NULL;
testsram = rt_memheap_alloc(&system_heap, 2050*1024);
led_Init();
key_init();
//SDRAM_INIT();//RTT已经初始化了
for(ts=0;ts<800;ts++)
{
for(ty=0;ty<1280;ty++)
{
testsram[ts*ty]=ty*ts;
}
}
while(1)
{
key=key_scan(0);//不支持连按
if(key==KEY1_PRES)//打印预存测试数据
{
for(ts=0;ts<1280*800;ts++)
{
rt_kprintf("testsram[%d]:%drn",ts,testsram[ts]);//显示测试数据
ts+=200;
}
}else rt_thread_mdelay(10);
i++;
if(i==20)//DS0闪烁.
{
i=0;
led0sta=!led0sta;
rt_pin_write(LED0,led0sta);
}
}
}
#define THREAD_STACK_SIZE 440
#define THRAED_PRIORITY 20
#define THREAD_TIMESKICE 10
int sdram_sample(void)
{
rt_thread_t tid = RT_NULL;
tid = rt_thread_create("sdram_thread",sdram_entry(void*)1,THREAD_STACK_SIZE,THRAED_PRIORITY,THREAD_TIMESKICE);
if(tid!=RT_NULL)rt_thread_startup(tid);
return 0;
}
MSH_CMD_EXPORT(sdram_sample,sdram sample);
struct rt_memheap system_heap;

考虑到SDRAM初始化的问题，这一句主要是把初始化好的SDRAM空间用上，我在drv_sdram.c中将system_heap设为了外部变量

这样就可以在其他文件中继续使用这个初始化好的SDRAM。

接下来我主要是想定义一个16位1280*800大小的数组，是1280 乘以 800 乘以 2字节（16位为2字节）再除以1024等于2000KBytes，多算一点2050KBytes。

代码中的按键和LED相关代码可以删除，要验证的话可以直接看这三处：

rt_uint16_t * testsram = RT_NULL;
testsram = rt_memheap_alloc(&system_heap, 2050*1024);
for(ts=0;ts<800;ts++)
{
for(ty=0;ty<1280;ty++)
{
testsram[ts*ty]=ty*ts;
}
}
for(ts=0;ts<1280*800;ts++)
{
rt_kprintf("testsram[%d]:%drn",ts,testsram[ts]);//显示测试数据
ts+=200;
}

四、烧写到板子上，验证结果

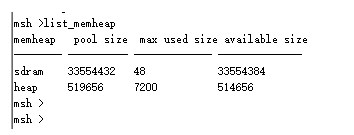

在调用sdram_sample前使用命令list_memheap可以看到：

SDRAM初始化成功，大小和使用量都有，我们可以看到片外的 SDRAM 初始化之后我们并没有使用，但是在 max used size 字段中确显示已经使用了 48 字节的空间，这部分空间是内存堆的数据头，用于 magic、used 信息及链表节点使用。

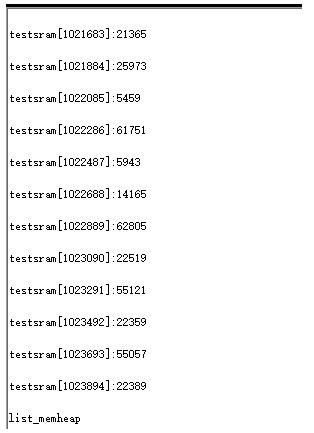

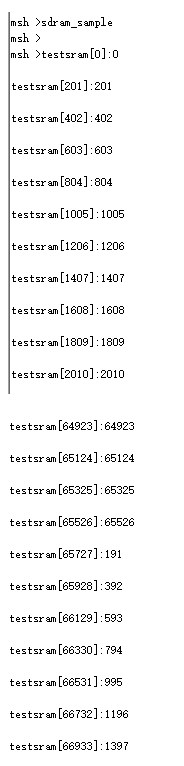

使用sdram_sample后，可以看到打印数据：

由于定义的是16位，最大为65535，所以后面溢出了。

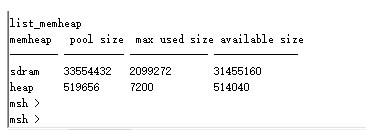

最后打印完毕（因为一个一个打印太慢了，所以我加了“ts+=200”的语句，跳着打印），再使用list_memheap可以看到：

SDRAM内的空间已经使用了一部分，而内部RAM使用量没有变。2050KBytes乘以1024=2099200字节，这就是我们申请使用的空间。
