【NuMaker-M2354试用】_adc测试分享

1 ADC简介

模拟数字转换器即A/D转换器，或简称ADC，通常是指一个将模拟信号转变为数字信号的电子元件。

通常的模数转换器是将一个输入电压信号转换为一个输出的数字信号。由于数字信号本身不具有实际意义，仅仅表示一个相对大小。故任何一个模数转换器都需要一个参考模拟量作为转换的标准，比较常见的参考标准为最大的可转换信号大小。而输出的数字量则表示输入信号相对于参考信号的大小。

2 测评硬件

NuMaker-M2354 开发板的板载资源很丰富，IO接口都已引出，而且板载自带烧录器。本次测评，我测试了ADC0 CH6的ADC功能。

3 快速上手

按照官方文档进行操作，我们就能顺利的将官方提供的测试程序跑起来；

4 工程裁剪

官方提供的代码将所有的功能都开启了，而本次我需要测试的仅仅是ADC，所以我们还需要对工程进行裁剪：

step1:
使用ENV，进入./rt-thread/bsp/nuvoton/numaker-m2354 目录

step2:
执行以下代码：

menuconfig

step3:

在 Hardware Drivers config -> On chip Peripheral Drivers下将无关项取消

1 ADC简介
模拟数字转换器即A/D转换器，或简称ADC，通常是指一个将模拟信号转变为数字信号的电子元件。通常的模数转换器是将一个输入电压信号转换为一个输出的数字信号。由于数字信号本身不具有实际意义，仅仅表示一个相对大小。故任何一个模数转换器都需要一个参考模拟量作为转换的标准，比较常见的参考标准为最大的可转换信号大小。而输出的数字量则表示输入信号相对于参考信号的大小。

2 测评硬件

NuMaker-M2354 开发板的板载资源很丰富，IO接口都已引出，而且板载自带烧录器。本次测评，我测试了ADC0 CH6的ADC功能。

3 快速上手
RT-Thread已经很贴心的将新唐 NuMaker-M2354这块开发板加入RT-Thread官方的文档中心：新唐NuMaker-M2354

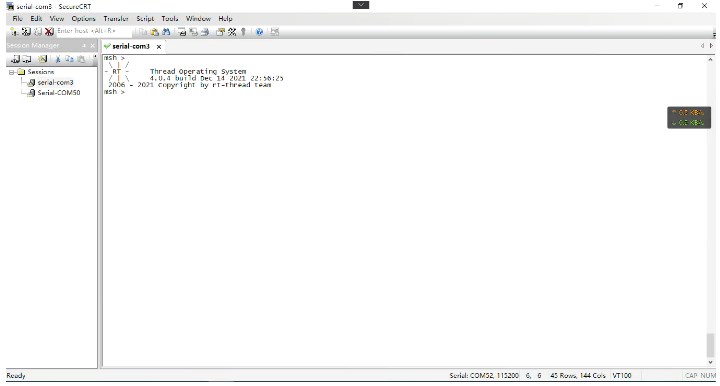

按照官方文档进行操作，我们就能顺利的将官方提供的测试程序跑起来；

4 工程裁剪
官方提供的代码将所有的功能都开启了，而本次我需要测试的仅仅是ADC，所以我们还需要对工程进行裁剪：

step1:
使用ENV，进入./rt-thread/bsp/nuvoton/numaker-m2354 目录

step2:
执行以下代码：

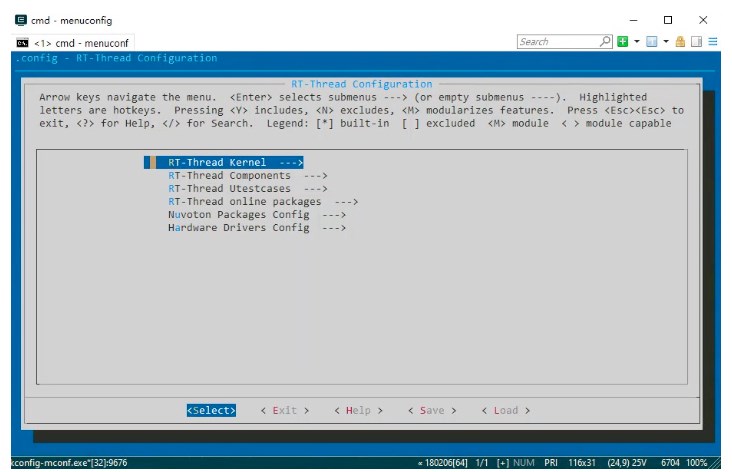

menuconfig
step3:

在 Hardware Drivers config -> On chip Peripheral Drivers下将无关项取消

step4
然后执行以下代码进行构建工程，因为本人使用的是keil5进行开发：

scans --target=mdk5 -s

5 代码开发

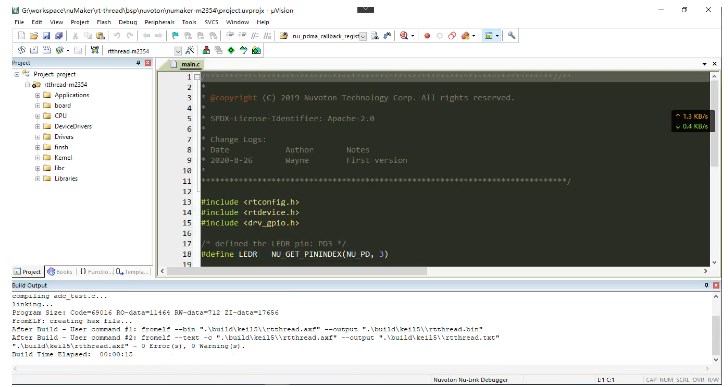

打开工程文件，执行编译

没有报错，然后我们创建一个adc_test.c文件，编写以下代码：

#include
#include
static int adc_test(int argc,char *argv[])
{
rt_adc_device_t adc_device;
rt_uint32_t adc_value, voltage;
rt_err_t result = RT_EOK;
//!<查找设备
adc_device = (rt_adc_device_t)rt_device_find("eadc0");
if(adc_device == RT_NULL)
{
rt_kprintf("adc_test can't find eadc0!n");
return RT_ERROR;
}
//!<使能设备
result = rt_adc_enable(adc_device, atoi(argv[1]));
//!<读取ADC值
adc_value = rt_adc_read(adc_device, atoi(argv[1]));
//!<打印ADC值
rt_kprintf("the adc_value is :%d n", adc_value);
//!<对ADC值进行转换
voltage = adc_value * 300 / ( 1 << 12 );
//!<打印转换后的ADC值
rt_kprintf("the voltage is :%d.%02d n", voltage / 100, voltage % 100);
//!<释放设备
result = rt_adc_disable(adc_device, atoi(argv[1]));
return result;
}
//!<注册到 msh 中
MSH_CMD_EXPORT(adc_test,adc test);

编译后，烧录到板块上，使用串口工具

输入adc_test 1：

msh >adc_test 1
the adc_value is :1
the voltage is :0.00
msh >

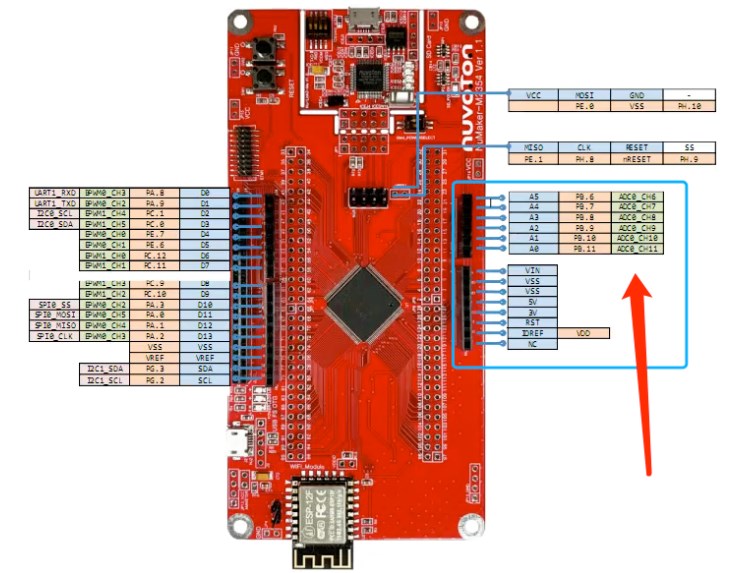

查看开发板的引脚图：

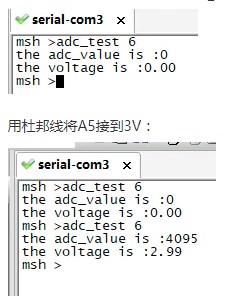

可以看到A5～A0对应的是ADC0_CH6~ADC0_CH11，我们使用杜邦线，将A5接到GND：

由于时间有限，只进行了简单测试，后续有时间再进行深入的测试。官方已经将ADC设备驱动写好，真正的拿来即用，降低了开发难度和开发成本。
