Intel 1.8nm Lunar Lake(月亮湖)核显质变！

Intel核显虽然性能一直不咋地，但这两年的提升速度肉眼可见，尤其是随着Xe GPU的突进，核显也获益匪浅，迅速迭代。

我们知道，Intel下一代产品代号Meteor Lake，将命名为酷睿Ultra系列，今年下半年发布，核显升级为Arc A系列独立显卡同源的Xe LPG架构，执行单元数量从96个增加到128个。

明年，Intel将推出Arrow Lake，升级Intel 20A工艺(相当于2nm)，核显架构不变，但有望增加到320个EU单元(40个Xe核心)，足足1.5倍的变化。

再往后将是Lunar Lake(月亮湖)，继续升级Intel 18A工艺(相当于1.8nm)，但它定位有些特殊，官方早就说是面向超低功耗的，也就是传统9-15W范围(具体不排除有变)。

根据最新曝料，Lunar Lake的核显将升级为Xe2 LPG架构，也就是和明年的第二代独立显卡Battlemage是一家人，EU单元则是64个(8个Xe核心)。

看着不多，一方面这可是超低功耗产品，另一方面Battlemage会在架构上大幅变革，EU结构也会重新设计，升级为SIMD16，意味着每个EU单元每时钟周期可执行16个操作，直接翻番。

因此，到时候的64个EU单元，在效率上堪比现在的128个。

AMD Zen5架构的下一代移动版Strix Halo，不但有16个CPU核心，据说会有多达40个CU单元，比现在的12个增加2倍还多，传闻性能可媲美RTX 4070 Max-Q 90W版本。

如果一切城镇，这真是核显的美好时代啊。

再说独显。

Intel低调发布了两款新显卡，面向主流笔记本的Arc A570M、Arc A530M，加上已有的上至A770M、下至A350M构成了完整的产品线。

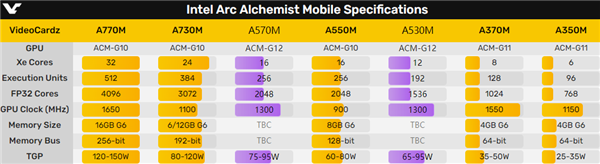

Intel笔记本显卡此前有五款型号，从高到低分别是基于ACM-G10大核心的A770M、A750M、A550M，基于ACM-G11小核心的A370M、A350M。

其中，A550M配备了16个Xe核心(256单元)，核心频率仅为900MHz，搭配128-bit 8GB GDDR6显存，功耗范围60-80W。

新发布的A570M、A530M虽然命名相近，但所用核心是中等的ACM-G12，传闻了一年多它终于上阵了。

A570M用的是满血版，共有16个Xe核心，核心频率达到1300MHz，功耗范围75-95W。

显存配置没公开，估计应该和A550M一样。

A530M减少到12个Xe核心(192单元)，正好填补A550M、A370M之间的空档，核心频率也设定在了1300MHz，功耗范围65-95W，甚至高于A550M。

它的显存配置也未公开，猜测很可能也是128-bit 8GB，或者精简到96-bit 6GB。

从产品规格、发布时机来看，我们曾猜测A570M、A550M会不会用上了升级版的Alchemist+ GPU核心，结果并非如此。

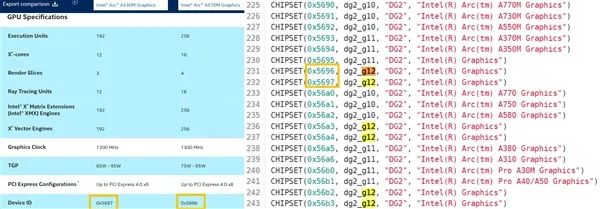

结合设备ID、驱动文件可以确认，A570M、A550M显卡的核心都是ACM-G12(也叫DG2-G12/DG2-256/SOC3)。

今年6月份发布的Arc Pro A60/A60M专业显卡，也是这个核心。

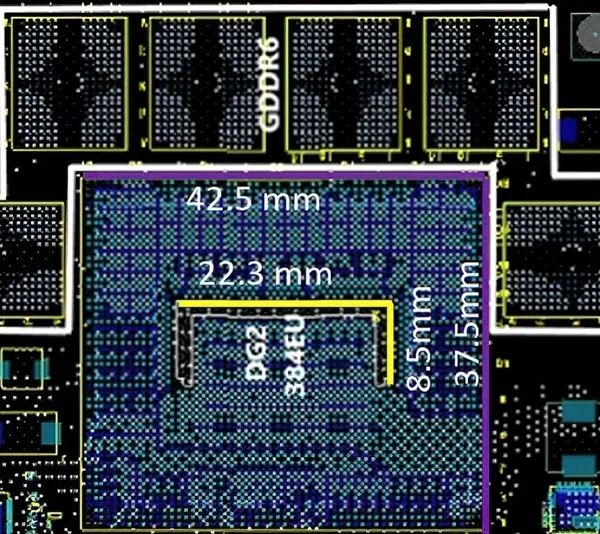

Intel Arc A系列一共有三种GPU核心，A700/A700M系列、A550M使用的都是大核心ACM-G10/DG2-G10/DG2-512/SOC1，面积406平方毫米，晶体管217亿个，32Xe核心个，256-bit显存位宽。

A300/A300M系列、A30M使用的则是小核心ACM-G11/DG2-G11/DG2-128/SOC2，面积157平方毫米，晶体管72亿个，8个Xe核心，96-bit显存位宽。

ACM-G12核心的规模暂时不详，可以确认最多16个Xe核心，显存规格暂未公开大概率是128-bit。

这样一来，A570M、A550M主要规格是相同的，都是16个Xe核心，说不定还都是8GB GDDR6显存，但核心不同，前者频率、功耗更高一些。

在桌面上，依然空缺中间档位的A500系列，比如传闻已久的A580，还有专业级的Pro A580，它们也应该都是ACM-G12核心。

根据传闻，Intel有望今年下半年推出升级版核心Alchemist+，明年推出第二代核心Battlemage，但这么看来，似乎没有Alchemist+的空间了，或者传闻有误。
