H3C HCL配置IS-IS基本配置实验

实验目标

完成本实验,应该能够达到以下目标。

●掌握如何在路由器进行单区域IS-IS的基本配置
●掌握如何在路由器上查看IS-IS路由表、邻居信息
●掌握如何在路由器上查看IS-IS的LSDB信息

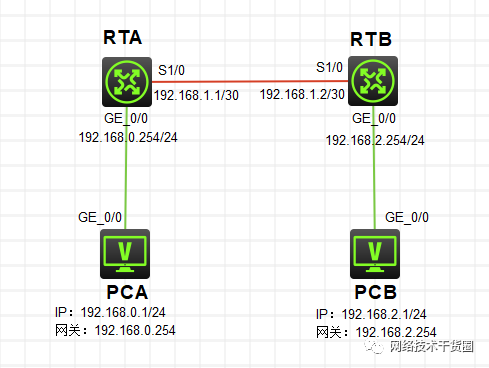

实验拓扑

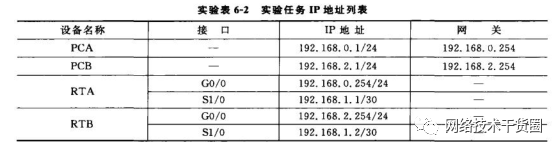

IP地址表

实验任务

单区域配置：

在本实验任务中,需要在路由器上配置单区域IS-IS路由,然后查看路由表.邻居和LSDB数据库。通过本实验任务,应该能够掌握IS-IS协议单区域的配置方法,IS-IS邻居和LSDB的查看方法。

配置命令如下：

PCA

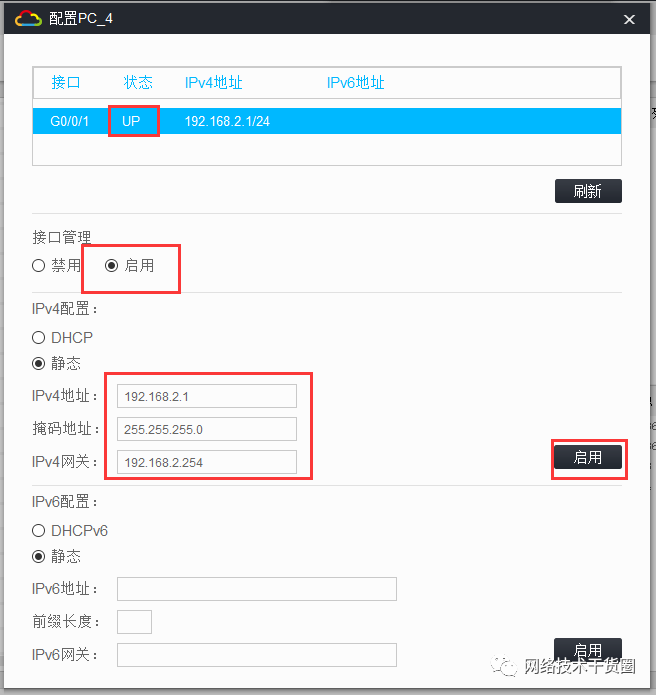

启用接口，确保接口是UP的状态，吧IP地址掩码和网关打上然后启用。

PCB

步骤跟PCA一样

RTA

[H3C]intg0/0
[H3C-GigabitEthernet0/0]ipadd192.168.0.25424
[H3C-GigabitEthernet0/0]undoshutdown
[H3C-GigabitEthernet0/0]qu

[H3C]ints1/0
[H3C-Serial1/0]ipadd192.168.1.130
[H3C-Serial1/0]undoshutdown
[H3C-Serial1/0]qu

[H3C]isis
[H3C-isis-1]network-entity10.0000.0000.0001.00
[H3C-isis-1]is-levellevel-1
[H3C-isis-1]qu

[H3C]ints1/0
[H3C-Serial1/0]isisenable1
[H3C-Serial1/0]qu

[H3C]intg0/0
[H3C-GigabitEthernet0/0]isisenable1
[H3C-GigabitEthernet0/0]qu

RTB

[H3C]intg0/0
[H3C-GigabitEthernet0/0]ipadd192.168.2.25424
[H3C-GigabitEthernet0/0]undoshutdown
[H3C-GigabitEthernet0/0]qu

[H3C]ints1/0
[H3C-Serial1/0]ipadd192.168.1.230
[H3C-Serial1/0]undoshutdown
[H3C-Serial1/0]qu

[H3C]isis
[H3C-isis-1]network-entity10.0000.0000.0002.00
[H3C-isis-1]is-levellevel-1
[H3C-isis-1]qu

[H3C]ints1/0
[H3C-Serial1/0]isisenable1
[H3C-Serial1/0]qu

[H3C]intg0/0
[H3C-GigabitEthernet0/0]isisenable1
[H3C-GigabitEthernet0/0]qu

实验验证

IS-IS摘要信息及路由器查看。

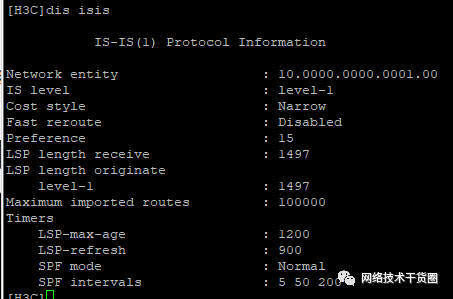

配置完成后，使用 dis isis 命令来查看ISIS详细信息，可知两台路由器的网络实体名称为10.0000.0000.0001.00和10.0000.0000.0002.00，路由类型为Level-1，开销类型是Narrow

在路由器上使用display isis route命令查看ISIS路由表，在RTA上，路由表192.168.2.0/24的下一跳是192.168.1.2，出接口是S1/0

在RTB上，路由192.168.0.0/24的下一跳是192.168.1.1，出接口是S1/0

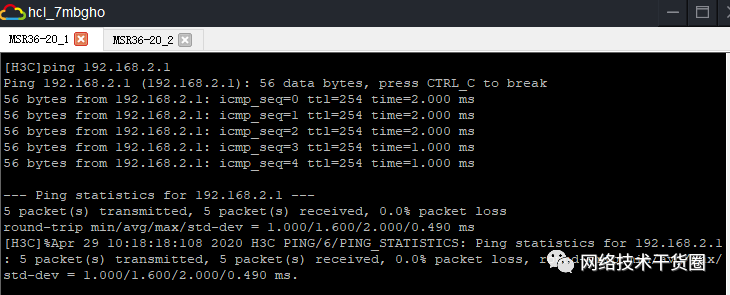

在PCA上用ping192.168.2.1命令来测试到PCB的可达性，其结果应该是可达的。

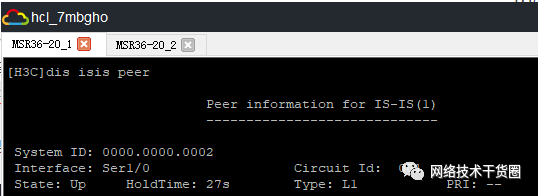

在RTA上使用display isis peer 命令查看ISIS邻居表。从输出可知，

RTA与0000.0000.0002建立了邻居关系，其邻居状态是UP，邻居类型为Level1

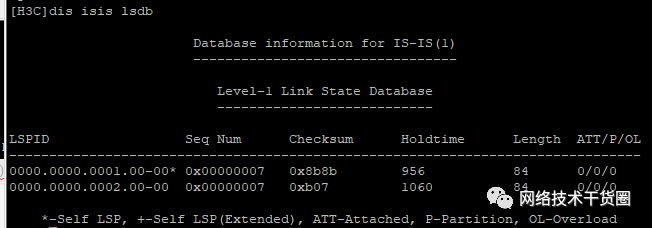

在RTA上使用display isis lsdb命令查看LSDB数据库。以*号标注的是RTA自己产生的。
