STM32驱动LCD的原理介绍

TFTLCD即薄膜晶体管液晶显示器。它与无源TN-LCD、STN-LCD的简单矩阵不同，它在液晶显示屏的每一个像素上都设置有一个薄膜晶体管（TFT），可有效地克服非选通时的串扰，使显示液晶屏的静态特性与扫描线数无关，因此大大提高了图像质量。

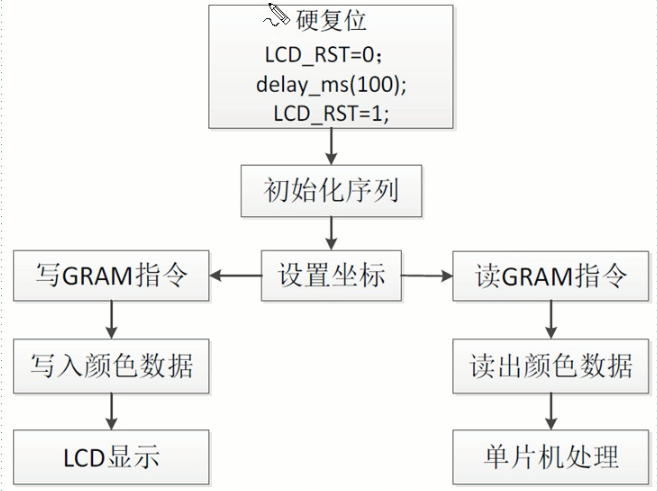

▲驱动流程

01

使用FSMC驱动LCD

关于FSMC，把数据写入相应的地址，FSMC就会把地址从FSMC_A出去，写入的数据会会从FSMC_D发出去。至于片选等信号线都是自动的。读的话，直接读相应的地址，就会拿到改地址上的数据。

FSMC驱动外部SRAM时，外部SRAM的控制一般有：

• 地址线（如A0~A25）
• 数据线（如D0~D15）
• 写信号（WE，即WR）
• 读信号（OE，即RD）
• 片选信号（CS）

如果SRAM支持字节控制，那么还有UB/LB信号。

而TFTLCD的信号包括：RS(命令数据标志位)、D0~D15、WR、RD、CS、RST和BL等，其中真正在操作LCD的时候需要用到的就只有：

• CS
• WR
• RS
• D0~D15
• RD

其操作时序和SRAM的控制完全类似，唯一不同就是TFTLCD有RS信号，但是没有地址信号。

TFTLCD通过RS信号来决定传送的数据是数据还是命令，本质上可以理解为一个地址信号，比如我们把RS接在A0上面，那么当FSMC控制器写地址0的时候，会使得A0变为0，对TFTLCD来说，就是写命令。而FSMC写地址1的时候，A0将会变为1，对TFTLCD来说，就是写数据了。这样，就把数据和命令区分开了，他们其实就是对应SRAM操作的两个连续地址。当然RS也可以接在其他地址线上。

因此，可以把TFTLCD当成一个SRAM来用，只不过这个SRAM有2个地址，这就是FSMC可以驱动LCD的原理。

02

标准8080接口

8080总线又叫Intel总线，大致来说，Intel总线的控制线有四根，RD写使能,WR读使能,ALE地址锁存,CS片选。

8080中：有RD(read),WR(Write)脚，RD，WR可以同时为高，不能同时为低！！RD为低时表示要从LCD中读出数据在D0-D7脚上，WR为低时表示：将当前D0-D7上的数据写入LCD

模块的8080并口读/写的过程为：

先根据要写入/读取的数据的类型，设置RS为高（数据）/低（命令），然后拉低片选，选中液晶IC，接着我们根据是读数据，还是要写数据置RD/WR为低，然后：

1.读数据：在RD的上升沿，读取数据线上的数据（D[15:0]）;

2.写数据：在WR的上升沿，使数据写入到液晶IC里面；

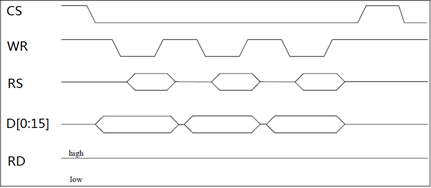

▲8080并口写时序

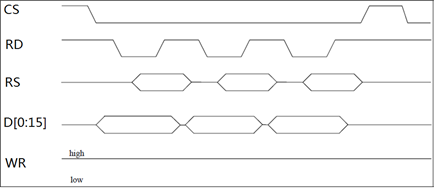

▲8080并口读时序

在NXP的UsingFlexIO to Drive 8080 Bus Interface LCDModule文档中同样也提到了8080接口(P6)

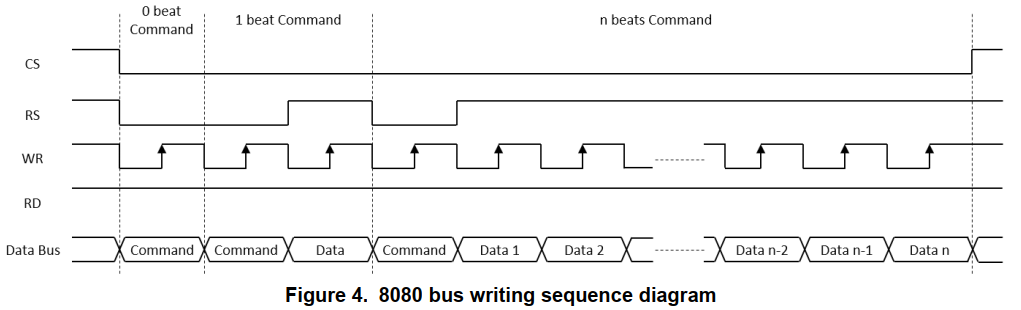

▲写时序

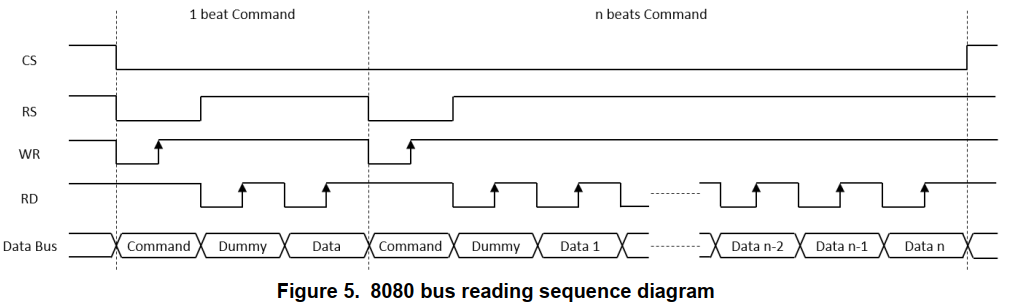

▲读时序

03

使用FSMC驱动8080接口

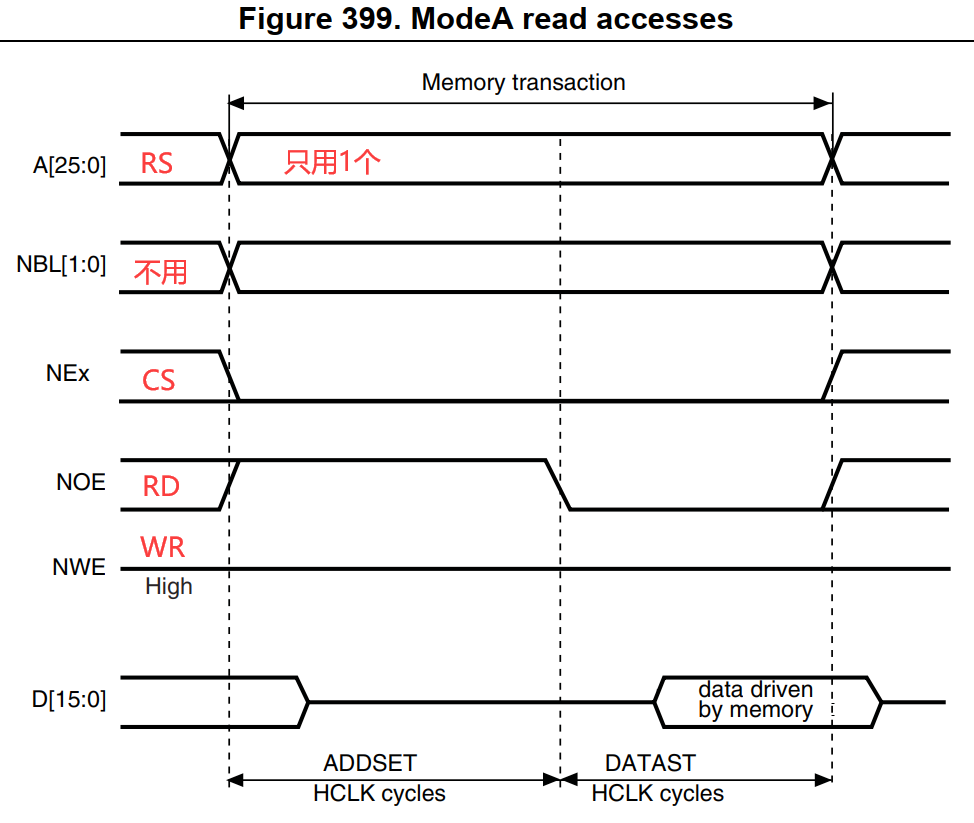

▲读时序

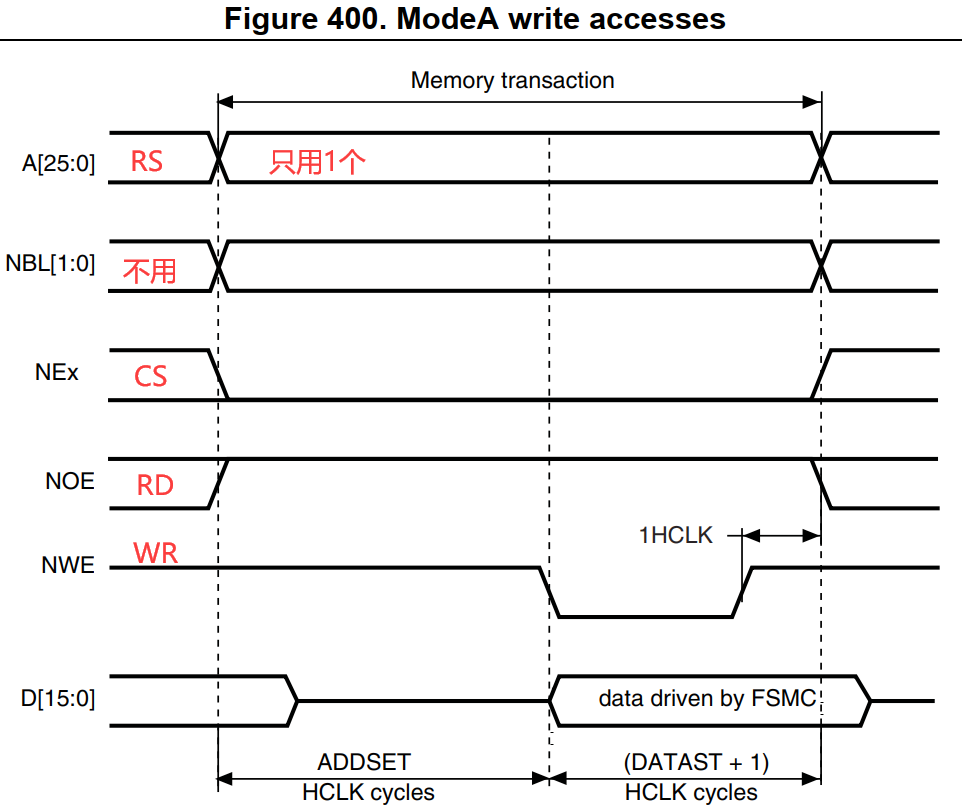

▲写时序

04

颜色模式

4.1

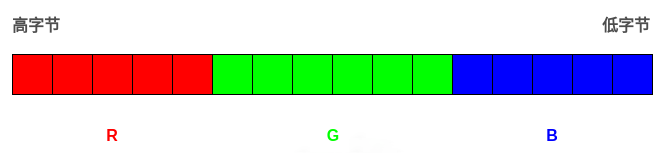

RGB565

每个像素用16比特位表示，占2个字节，RGB分量分别使用5位、6位、5位

4.1

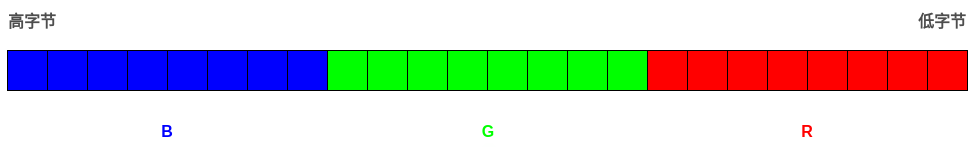

RGB888

每个像素用8比特位表示，占1个字节，注意：在内存中RGB各分量的排列顺序为：BGRBGR BGR ......
