铁电存储器PB85RS2MC在DSP控制器的应用

DSP控制器是将实时处理能力和控制器外设功能结合在一起 , 为控制系统的应用提供了一个理想的解决方案。一般情况下, 采用24xDSP及以上系列的控制器就能实现对电机数字化的单芯片控制。但当系统功能增强, 例如要记录下电动汽车运行中的实时数据, 以便进行故障分析时, 就需要进行DSP 外部存储空间的扩展。

铁电存储器凭借高速读写﹑低功耗，在掉电的情况下能把数据完善地保存起来等特点，广泛的应用于水表、煤气表、汽车、多功能影印机﹑打印机和其他在掉电情况下需要保留可靠数据的产品中。本文针对采用DSP系统对154T电动轮自卸车实现运行控制, 需要保存电动车运行中的实时数据。如若发生故障时, 还要将故障数据保存下来。这些数据还需要高速读写，掉电保存。综上所述，本文系统采用的是国产铁电存储器PB85RS2MC来扩展DSP的外存储空间。

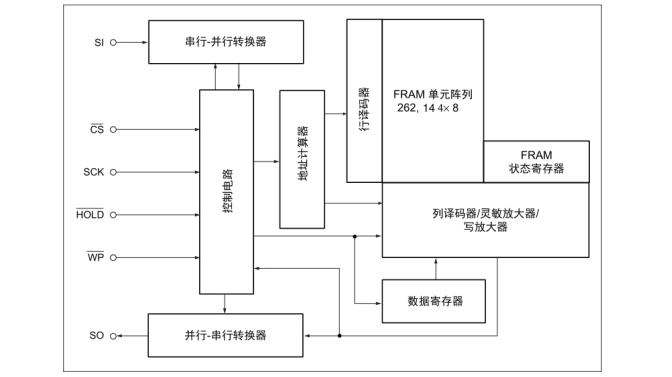

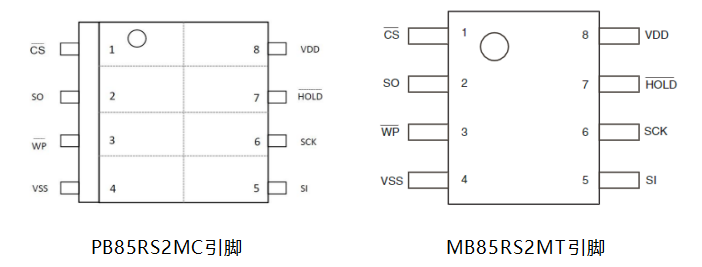

铁电存储器PB85RS2MC配置为262,144×8位，是通过铁电工艺和硅栅CMOS工艺技术形成非易失性存储单元，不需要电池就可以保持数据。和传统的EEPROM相比，PB85RS2MC具有读写速度快（最高100万次）、写入寿命长、写入耗能小等优点。PB85RS2MC为国产，能够完美替代MB85RS2MT（富士通）和FM25V20A（赛普拉斯），且有一定的价格优势。

国产铁电存储器PB85RS2MC性能特征：

• 容量：2M bit，接口类型：SPI接口(模式0和模式3)

• 工作电压：2.7伏至3.6伏，工作频率：25兆赫兹

• 功耗：4.8毫安（25兆赫兹），待机功耗9微安

• 高速读特性：支持40MHz高速读命令

• 工作环境温度范围：-40℃至85℃

• 封装形式：8引脚SOP宽体208mil封装，符合RoHS
