怎么去设计一种基于MATLAB的三电平PWM整流器？

Part.1

三电平PWM是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的。

整流器是把交流电转换成直流电的装置，可用于供电装置及侦测无线电信号等。

相反，一套把直流电转换成交流电的装置，则称为"逆变器"

这种电路的另一优点是每个主开关器件关断时所承受的电压仅为直流侧电压的一半，因此，该电路特别适合于高电压大容量的应用场合。

Part.2

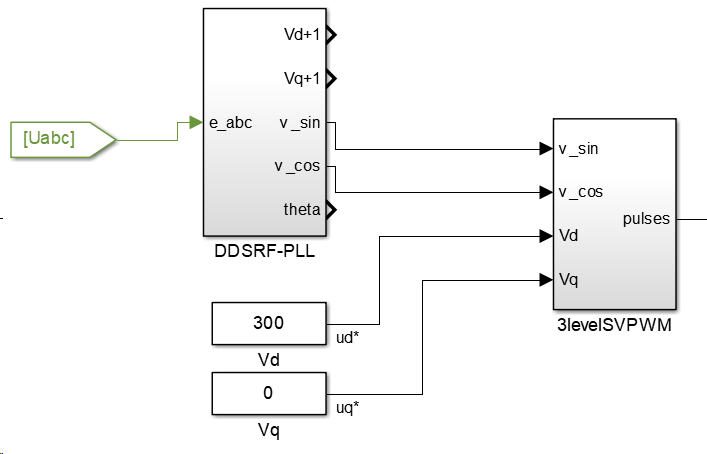

在simulink中建立仿真模型如下。

交流输入

设置三项输电系统电源模块：

设置电力simpower如逻辑信号桥梁的测量模块：

设置显示窗口：

三电平模块

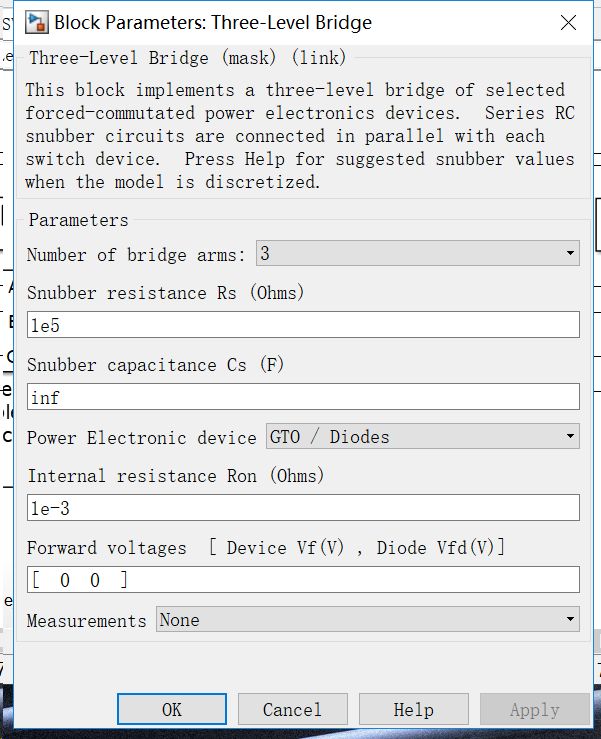

设置三电平脉冲触发模块：

PWM模块

设置PWM脉冲触发模块：

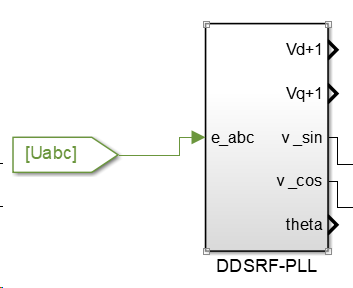

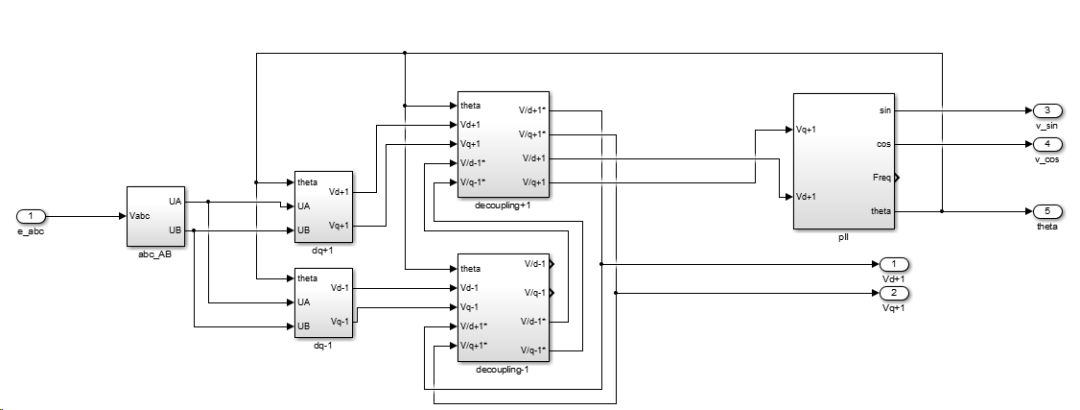

主要有锁相环节：

dq轴分解部分：

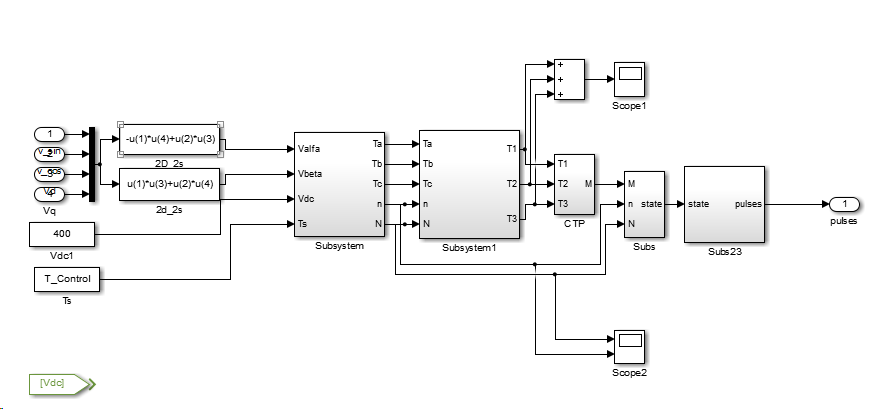

以及采用的SVPWM算法部分：

Part.3

仿真结果如下图所示。

三电平整流部分

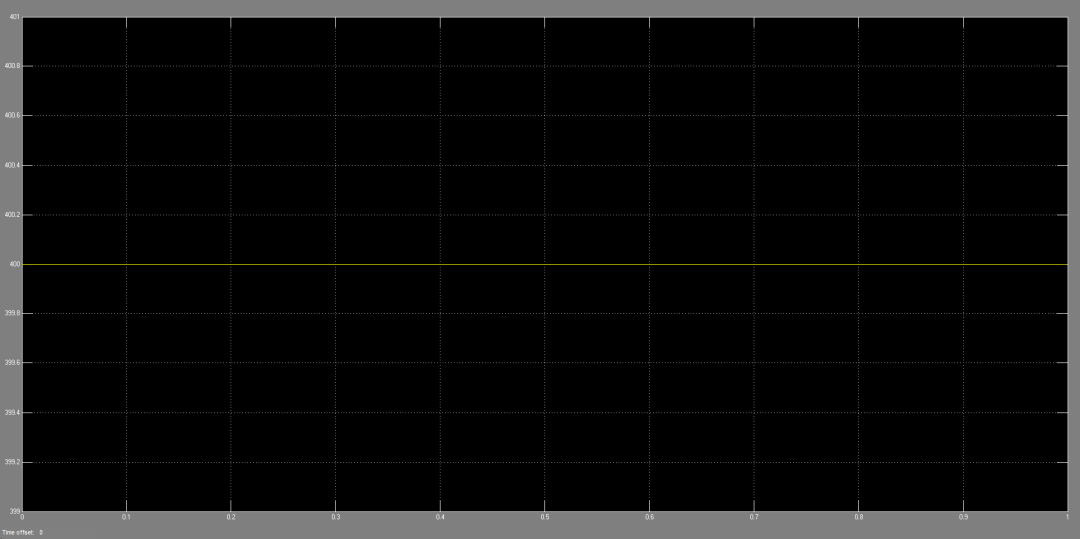

整流侧电压
