实验室案例 | 西安建筑科技大学-DSP实验室

1►

院校简介

//

西安建筑科技大学坐落于历史文化名城西安，现有雁塔、草堂两个校区和一个科教产业园区。

学校办学历史悠久、底蕴深厚，最早可追溯到始建于1895年的天津北洋西学学堂，1956年全国高等院校院系调整时，由原东北工学院、西北工学院、青岛工学院和苏南工业专科学校的土木、建筑、市政系（科）整建制合并而成，积淀了我国近代高等教育史上最早的一批土木、建筑、环境类系（科），时名西安建筑工程学院，是新中国西北地区第一所本科学制的建筑类高等学府，我国著名的土木、建筑“老八校”之一，原冶金工业部直属重点大学。

2►

培训情况

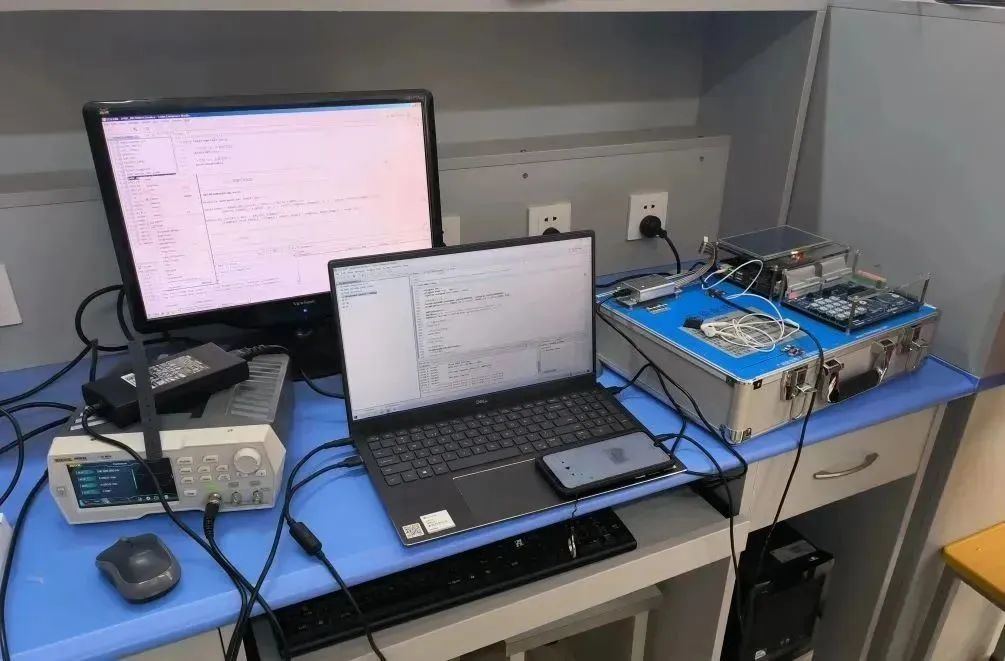

创龙教仪技术服务工程师前往西安建筑大学-信息与控制工程学院-DSP实验室，进行现场操作培训。

培训的相关实验包含：DSP实验环境搭建与CCS开发基础、DSP基础外设实验、语音类实验、DSP算法实验、图像类实验、视频类实验、综合类实验等几大类目，由于时间有限，老师们选取了部分实验教程进行学习。

其中，创龙教仪根据实验室负责老师蔡老师，专业课老师要老师、卢老师的具体课程教学需求，新增了方波、三角波、正弦波产生、AD采集DA输出、模拟电话拨号过程的实验例程。

同时根据老师要求，评估过往实验课程资料，进行例程更新工作。

老师们十分赞赏创龙教仪专业的技术能力与认真的工作态度。

同时针对高校人才，创龙教仪表示愿意提供实习岗位并提出人才需求事项。

3►

特色案例

实验名称：

AD采集DA输出实验

实验目的：

（1）掌握EMIFA总线的功能和使用。

（2）掌握AD7606和AD5724的芯片特性和使用。

（3）实现AD7606采集正弦波后通过DAC输出。

实验原理：

EMIF接口即外部存储器接口（External Memory Interface），可实现DSP与不同类型存储器（SRAM、Flash RAM、DDR-RAM等）的连接，外部存储器接口还可以同外部并行设备进行连接，这些设备包括并行A/D、D/A转换器、具有异步并行接口的专用芯片。

A/D转换，即模数转换，是指将一个输入电压信号转换为一个输出的数字信号。一般分为四个步骤进行,即取样、保持、量化和编码。前两个步骤在取样-保持电路中完成,后两步骤则在ADC中完成。

实验操作：

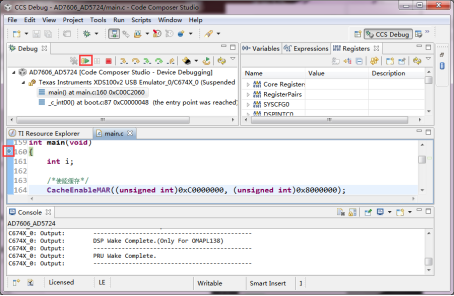

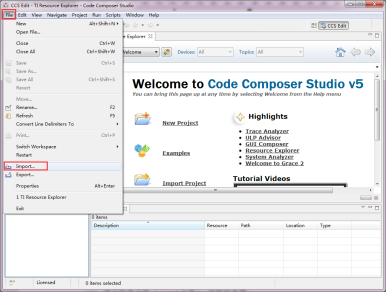

打开CCS后，点击"File->Import…"选择导入工程，导入对应工程之后，重新编译工程，编译过程中会在Console窗口打印相关信息，编译完成后可以看到Build Finish。

本实验手册提供的Demo工程的仿真器配置文件均配置完成，一般情况下无需修改配置文件，仅需确认配置是否正确，如不正确可根据以下步骤修改。

将采集到的视频文件拷贝到Windows系统下，使用YUV格式播放器可对其进行解析观看。YUV格式播放器安装文件pyuv_v05_20091230.exe位于光盘”Tools\Windows\”目录下。

实验结果

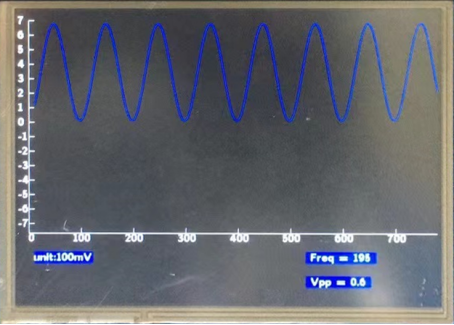

点击运行程序后，LCD屏幕会显示采集的正弦波，点击一下LCD屏，采集将停止，再次点击恢复采集。7寸LCD显示如下图所示：

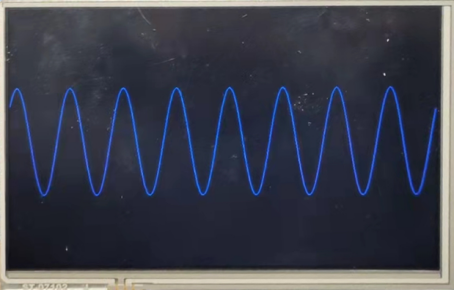

如果使用的是10寸LCD，显示如下图所示：

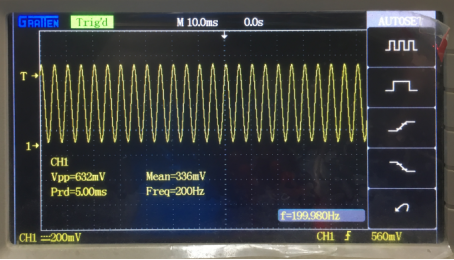

示波器测量的DA输出波形如下图所示：

4►

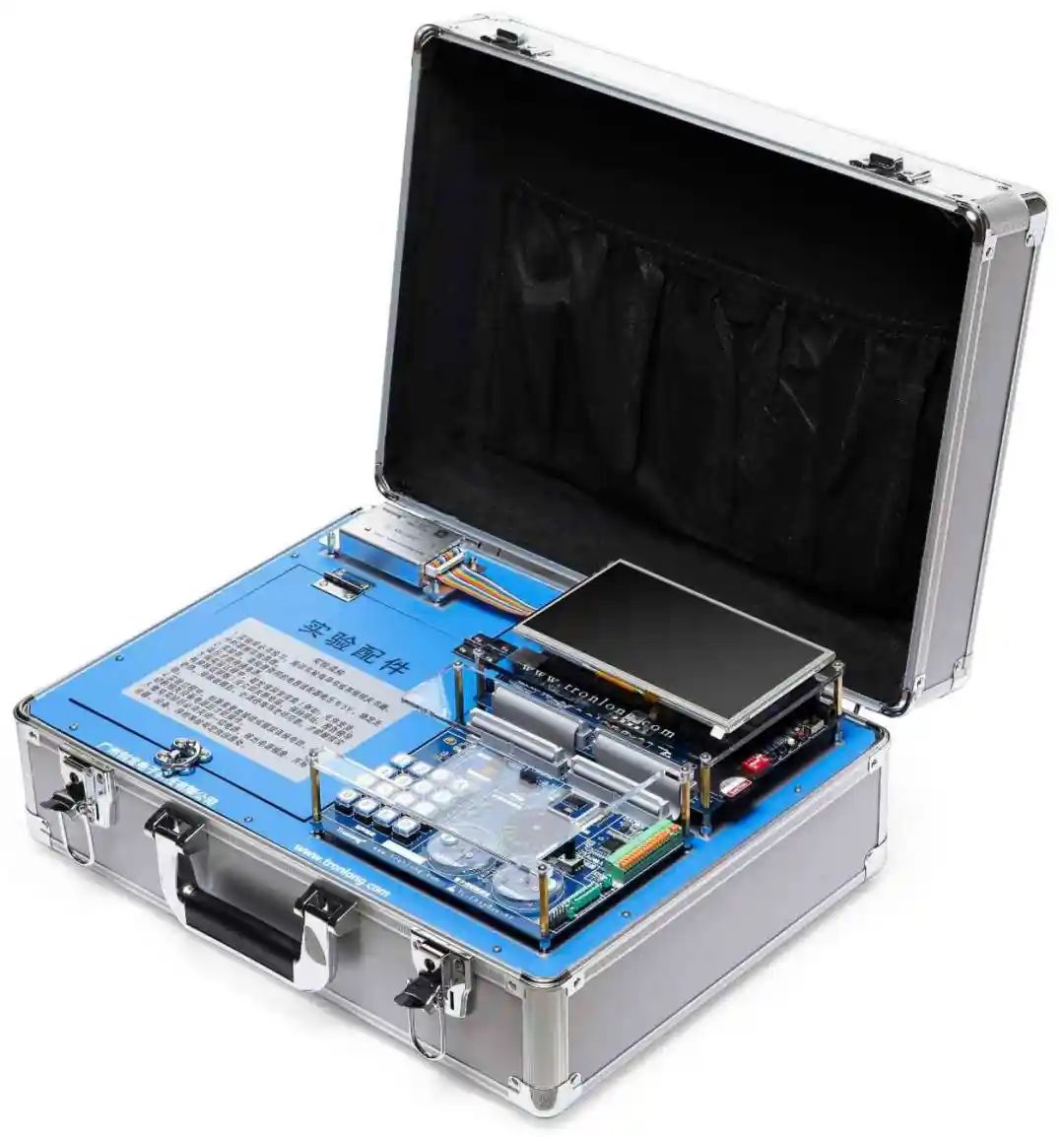

设备概述

//

产品型号：TL6748-TEB

处理器类型：TI TMS320C6748定点/浮点DSP C674x

应用领域：图像处理、音频处理、信号处理、通信、测控、自动化
