用于闪存的多核加速文件系统调研实验及分析

1. 背景

随着固态硬盘带宽的快速增长，其访问延迟在不断缩小，在CPU核数的不断增长下，我们希望文件系统可以配合这种核数的扩展尽量释放SSD的全速带宽，但是在过去的实践中，传统文件系统只对于传统的HDD等设备具有更好的多核扩展性支持，通过在NVMe SSD上的实验发现，当核数扩展时文件系统的性能表现较差。

2. 调研实验及分析

1) 实验设置

在每个核上运行一个进程，并按照从1到72的规模扩展CPU核数，每个进程运行60秒，并执行创建文件、写操作、同步操作、删除文件等操作内容。在此过程中测试XFS、ext4、SpanFS、F2FS和模拟理想文件系统对于不同类型设备的吞吐量数据。

2) 实验结果

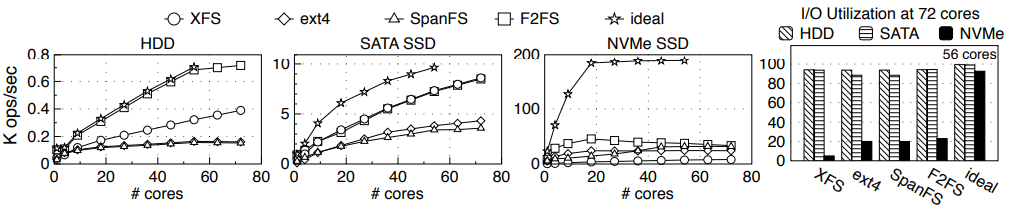

实验结果显示，现存文件系统对于NVMe SSD的多核扩展性支持相对较差，而对于传统的HDD和SATA SSD的扩展性具有接近于理想条件下的支持。同时最右边的图表显示，在72核的规模之下，大部分文件系统无法高效利用NVMe SSD的高速带宽。

3) 原因分析

i. 并发控制层的锁缓存争用

对于文件系统中支持并发访问的共享锁，由于锁的计数值需要在各核之间共享，那么就会引入计数器的缓存一致性问题，因此当核数增加时这种维护开销就会更加明显；

ii. 内存数据结构层的顺序化

LFS将内存数据结构分为三个区域：inode表、inode区域和data区域，对于每个区域，F2FS都会用一个radix树的结构进行管理，并且在每一棵树上用读写锁来进行并发控制。随着并发写者数量的增加，访问这三种树时会造成严重的顺序化，进而造成性能的下滑。

iii. 空间分配层的数据化

虽然F2FS采用了多头日志的形式并行化IO请求，但是由于各个温度的数据间的内部依赖，实际的数据持久化请求会被序列化（例如为了保证F2FS的冲突一致性，数据块持久化必须先于inode的持久化，同时文件inode的持久化必须在目录数据块更新之前）。因此，这种多头日志的设计对于扩展IO吞吐量没有很明显的优势。

3. 设计

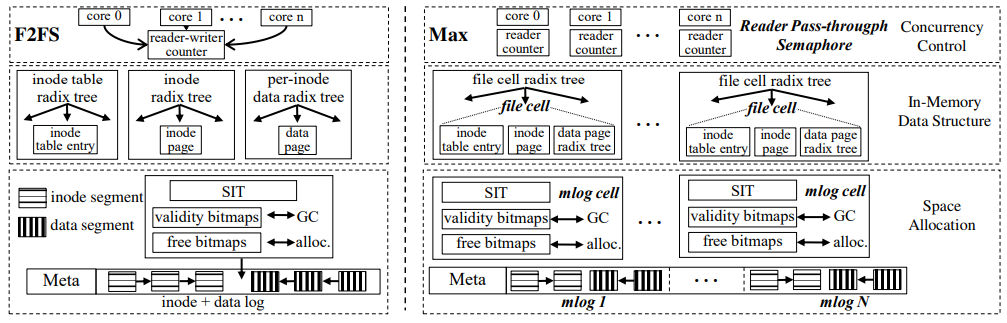

为了充分利用多核架构和现代NVMe SSD的高带宽特性，我们设计了Max-针对闪存的多核加速文件系统，与F2FS的架构对比图如下：

根据实验分析的三个层面的问题，分别给出解决方案：

1) 设置每内核读者信号量，读访问可以并发进行，每个内核维护一个读者计数，各个内核的计数值互不相关，避免了在内核间维护缓存一致性的开销。当有一个写请求出现时，各个内核不再处理新的读请求，把当前正在进行的读请求处理完成后再处理写者的写访问。利用CPU调度器来高效检查每内核计数值，不必引入额外开销。

2) 将内存数据结构的索引划分为多个文件单元，每个文件单元包含单个文件的 inode 表项、inode 页和数据页，利用多棵树的索引实现并行化。

3) 将每种类型的日志区域切分为更小粒度的日志，每个小日志负责自己空间的分配，各小日志之间的空间分配互不干扰。

4. 实验效果

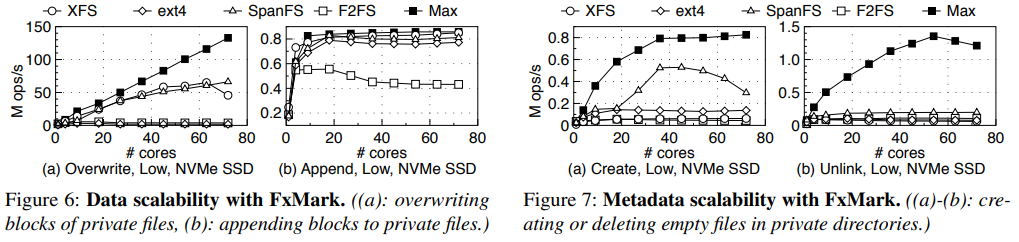

实验结果显示，MAX在数据访问和元数据访问带宽都实现了较好的多核可扩展性，与原始的F2FS等文件系统相比具有良好的优化效果。
