一文看懂码灵半导体CFW32C7UL系列产品应用（一）

码灵半导体最新发布的CFW32C7UL系列产品，是基于ARM Cortex-A7内核，主频达800MHz，片内叠封了256Mb LP DDR2颗粒，支持MIPI和DVP图像输入接口、LCD输出接口、I2S音频接口、USB2.0 OTG接口等。该系列产品具有高稳定性、高安全性、外设接口丰富、低功耗和高性价比等亮点。产品面向于泛工业应用市场，在条码识读设备、POS机、打印机、特征识别、工业人机交互界面HMI、工业物联网关和医疗设备等领域有着广泛而丰富的应用。

CFW327UL系列结构框图
CFW32C7UL系列产品设计了丰富的安全机制，如国密算法SM2/SM3/SM4，真随机数发生器TRNG，国际通用加解密算法AES、哈希等，还包括防止程序复制的ChipID，防拆机的Tamper监测，以及存储器安全区域的机制等。芯片支持工业级工作温度范围-40~105℃，支持并提供基于Linux、FreeRTOS、uCOS及裸跑的SDK。
从本期起，我们将陆续对这款高性能嵌入式处理器芯片进行一些应用方面的介绍，希望对芯片选型人员、研发工程人员了解和使用CFW32C7UL系列芯片提供些许帮助。
本期专题是关于CFW32C7UL系列的启动过程。任何处理器芯片都有其启动加载阶段，那么CFW32C7UL系列的启动阶段又有什么特点呢？让我们带着这个疑问向下看。
一、支持多种启动模式
CFW32C7UL系列可从芯片QSPI接口的外挂FLASH、SSI接口的外挂FALSH或I2C接口的外挂E2ROM中读取应用程序到SRAM或DDR中来启动，也可以直接从片内SRAM中启动。以上启动某种方式可以通过片上GPIO[2:0]管脚的上电的状态来选定，也可以按顺序依自动搜寻启动程序的方式来执行。
芯片的多种启动模式为使用者提供了更多更灵活的选择方案。

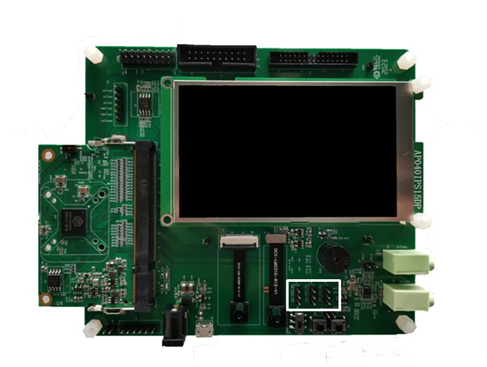

CFW32C7UL系列开发板启动模式GPIO[2:0]
二、支持程序安全启动
针对细分领域专业化产品的安全需求考虑，CFW32C7UL系列在芯片启动阶段能对加密程序的启动提供支持，如支持经AES加密的程序的启动、支持经国密SM4加密的程序的启动等。通过支持加密程序的启动，能有效降低程序被反汇编破解的概率，可大幅提高产品程序的安全性。

CFW32C7UL系列支持加密启动
三、可配置主频来控制功耗
CFW32C7UL系列支持主频高达800MHz，对芯片速度有较高要求的应用场景中，可选用高主频工作；而对芯片速度要求不高或启动后初期阶段对速度要求不高的应用场景中，可以选用相对较低的主频进行启动。通过对主频的选择，可实现功耗和性能的最佳匹配。
主频的速度配置有两种方式：一是在程序执行中动态对芯片的主频进行配置；二是在启动阶段对主频进行预配置，即芯片通过识别加载程序中的特殊标志位来确定程序将运行在哪个主频上。

CFW32C7UL系列启动阶段配置的主频
四、支持启动过程的加速化
大多数设备都对启动时间有要求，特别是应用程序较大时，读取搬运代码的过程会拖慢启动时间，CFW32C7UL支持启动阶段使用DMA技术对要加载程序的读取，可加速程序读取和搬运的速度，加快设备的启动速度。

CFW32C7UL系列启动使用DMA
五、启动过程支持程序完整性的检测
启动过程支持对加载程序的完整性检测的支持（CRC校验），防止加载有损坏的或破坏的程序，保证设备程序的完整合法性。
六、启动阶段支持加载位置的选择
CFW32C7UL系列的启动，支持将程序加载至片内SRAM或DDR中执行。如果程序较小，可选择加载时不使用DDR的空间区域。
没想到CFW32C7UL系列在启动阶段还有这么多的说道，不知道哪点让您动心了呢？以上几点为本期专题的主要内容，希望通过这部分内容的介绍可以让您初步了解到码灵半导体CFW32C7UL系列产品启动方面的特点，并能为您在芯片选型或芯片使用方面提供参考。
今天的专题就到这儿，更多关于码灵半导体CFW32C7UL系列产品的介绍，我们下期见！
