一文看懂码灵半导体CFW32C7UL系列MPU产品应用（七

欢迎再次来到“码灵半导体CFW32C7UL系列产品应用介绍”连载专题。通过前几期对CFW32C7UL系列的产品介绍，相信大家对CFW32C7UL系列有了较为全面的了解，同时在期间的线上线下交流中，发现不少业内朋友对于CFW32C7UL系列的硬件设计内容较为关注，为此本期我们就从CFW32C7UL系列的评估板来展开介绍。

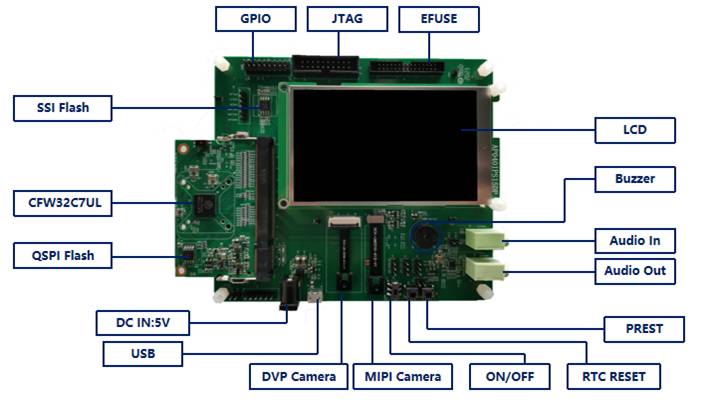

▲码灵半导体提供的评估板一览
一、评估板上的硬件资源
1、核心板
核心板是评估板中的核心硬件模块，可与底板分离，可通过3.3V供电形成最小工作系统。
 含芯片CFW32C7UL（LFBGA 10x10mm）与时钟电路；
 QSPI接口的16MB FLASH；电源输入与电压转换电路。
2、底板
底板上设计有CFW32C7UL系列产品的大部分外设接口单元电路，在多种应用场景中，可用作对芯片外设资源进行评估。
 1路SSI flash接口，带8MB FLASH；MIPI Camera和DVP Camera；RGB接口的LCD屏【分辨率800x480】；
 5V电源输入接口；20pin JTAG接口；SYS复位按键、RTC复位按键；LED电源指示灯，指示5V、3.3V、2.5V供电情况；
 1路USB 接口；1路音频入、1路音频出；1路MIC输入；3路UART接口；2路I2C；GPIO 若干。

▲主要部件清单
3、开发环境
系统要求：Windows7、Windows8、Windows10，Linux。
编译环境：DS-5(ARM Development studio 5)、Linux+gcc。
片上系统：Linux、FreeRTOS、RT-Thread、uCOS、裸机。
通过Windows中安装的DS-5，可以完成程序的编辑、编译、调试下载等工作，也可在Linux下使用gcc进行程序的编译。目前支持的片上系统： Linux和 RT-Thread提供有Windows和Linux下的SDK； FreeRTOS、uCOS、裸机提供Windows下的SDK。
二、硬件布局和设置
下图展示了评估板上的主芯片与外围器件之间的连接关系。

▲硬件框图
在码灵半导体提供的评估板中，针对CFW32C7UL系列的主要应用领域，重点突出了图像输入输出接口和音频输入输出接口，方便进行扫码测试和人机交互测试。其它常规接口如GPIO、UART、I2C、SSI、I2S、USB等均已引出，方便进行评估测试。

▲评估板电源部分
考虑外接供电便捷，评估板采用5V的电源适配器或USB供电输入，经DCDC转换后实现3.3V供电，电源输入接口放在底板边缘。对于核心板最小系统，也可由3.3V直接供电。
三、拓展性应用场景
评估板针对芯片潜在的应用场景，在SDK中提供了部分示例，如通过SDK提供的MIPI/DVP 接口和LCDC接口的驱动和例程，将图像sensor采集到的图像同步显示到LCD屏上，同时对图像【如二维码】进行识别、解码，将解码结果通过UART或USB输出，并且可进行语音播报或蜂鸣器提示。针对人机交互场景，SDK提供800x480分辨率的触摸屏GUI图型界面操作演示，可展示曲线画图、游戏动画、文件读写等内容。此外，SDK还提供了安全启动、国际标准加解密算法、国密算法、USB网卡拓展安全网络接入等内容。
通过码灵半导体提供的评估板，能够协助开发人员在较短时间内快速熟悉CFW32C7UL系列的软硬件环境，提前开展项目的软件预研安排，加速项目的开发进展，缩短整个项目的开发周期。
通过本期对码灵半导体CFW32C7UL系列的评估板硬件介绍，相信您对其有了更深入的了解，如果您想进一步了解CFW32C7UL系列评估板的电路细节或SDK等软硬件细节，欢迎通过码灵半导体官网上的联系方式（www.codefairsemi.com）与我们取得联系。
在后续专题中，我们将基于CFW32C7UL系列的应用场景和方案作具体的探索与介绍，希望和应用行业的专业人士一起拓展CFW32C7UL系列应用场景的广度和深度。今天的话题就到这儿，我们下期见！
