迅为RK3568开发板Buildroot 系统设置屏幕旋转

迅为支持的触摸屏幕有四种：

MIPI 7 寸屏幕（默认物理屏幕为竖屏）

LVDS 7 寸屏幕（默认物理屏幕为竖屏）

LVDS 10.1 寸 1024*600 屏幕（默认物理屏幕为横屏）

LVDS 10.1 寸 1280*800 屏幕（默认物理屏幕为横屏）

本文档将 buildroot 系统不同屏幕如何旋转屏幕。Buildroot 系统启动的过程中，屏幕会依次显示 uboot logo，kernel logo，最后显示桌面。所以如果想要手中的屏幕由竖屏变为横屏或者横屏变为竖屏，首先要旋转 uboot logo，kernel logo，然后旋转文件系统的桌面和触摸。

1.1.1 设置屏幕

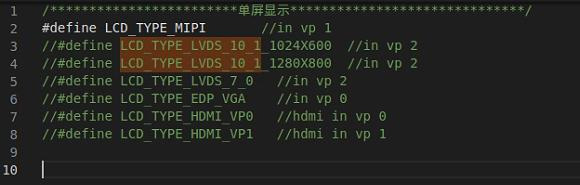

打开设备树 rk356x_linux/kernel/arch/arm64/boot/dts/rockchip/topeet_screen_choose.dtsi 将对

应要修改的屏幕的宏定义打开，其他的宏定义注释掉。

如果想要 MIPI7 寸屏幕旋转，则打开#define LCD_TYPE_MIPI 的宏定义。

如果想要 LVDS 7 寸屏幕旋转，则打开#define LCD_TYPE_LVDS_7_0 的宏定义。

如果想要 LVDS10.1 寸 1024*600 屏幕旋转，则打开#define LCD_TYPE_LVDS_10_1_1024X600

的宏定义。

如果想要 LVDS10.1 寸 1280*800 屏幕旋转，则打开#define LCD_TYPE_LVDS_10_1_1280X800

的宏定义。

1.1.2 旋转 Uboot logo 和内核 logo

接下来介绍不同屏幕的旋转

MIPI 7 寸屏（默认物理屏幕是竖屏），旋转方法如下：

修改 rk356x_linux/kernel/arch/arm64/boot/dts/rockchip/topeet_rk3568_lcds.dtsi 文件，在

route_dsi1 节点中增加红框中的代码，其中：

logo,rotate = <1>;代表逆时针旋转 90 度，

logo,rotate = <2>;代表逆时针旋转 180 度，

logo,rotate = <3>;代表逆时针旋转 270 度，

logo,rotate = <0>;代表逆时针旋转 360 度。

作者设置 logo,rotate = <1>，将屏幕旋转 90 度。

LVDS 7 寸屏幕（默认物理屏幕是竖屏）

LVDS 10.1 寸 1024*600 屏幕（默认物理屏幕是横屏）

LVDS 10.1 寸 1280*800 屏幕（默认物理屏幕是横屏）

以上三种屏幕旋转方法如下：

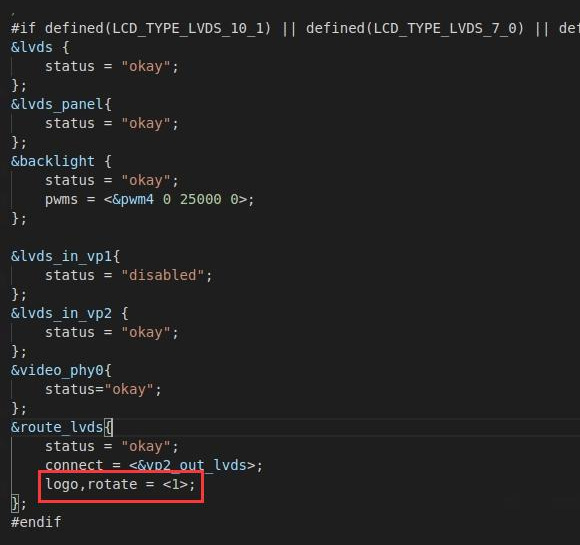

修改 rk356x_linux/kernel/arch/arm64/boot/dts/rockchip/topeet_rk3568_lcds.dtsi 文件，在

route_lvds 节点中增加红框中的代码，其中：

logo,rotate = <1>;代表逆时针旋转 90 度，

logo,rotate = <2>;代表逆时针旋转 180 度，

logo,rotate = <3>;代表逆时针旋转 270 度，

logo,rotate = <0>;代表逆时针旋转 360 度。

作者设置 logo,rotate = <1>，将屏幕旋转 90 度。
