U-boot驱动SPLASH_SCREEN驱动移植方法

1.概述

在上一篇《U-boot驱动-DPU驱动移植》中，以ARM Mali系列显示处理器驱动为例，讲述了U-boot的DPU驱动移植方法。本文在DPU驱动已经完成移植的基础上，讲述了SPLASH_SCREEN（启动画面）驱动移植方法。

示例U-boot版本：2022.10。硬件平台：ARM SOC。

2.原理

U-boot集成了SPLASH_SCREEN驱动源码，当使能和配置SPLASH_SCREEN驱动后，可以将启动画面使用的图片文件转换为位图数据数组，并将位图数据数组首先存储到指定的内存空间，然后将该内存空间的位图数据复制到DPU驱动对应的framebuffer内存空间，作为启动画面供U-boot启动时显示。

3.移植方法

3.1编译配置

以将32BPP格式图片编译进U-boot镜像文件作为启动画面为例，讲述配置方法。

使能CONFIG_VIDEO_LOGO，以使能将启动画面对应的位图数据数组bmp_logo_bitmap[]存储到指定的内存空间。使能的函数及配置界面如下：

./common/splash.c中splash_video_logo_load()函数。

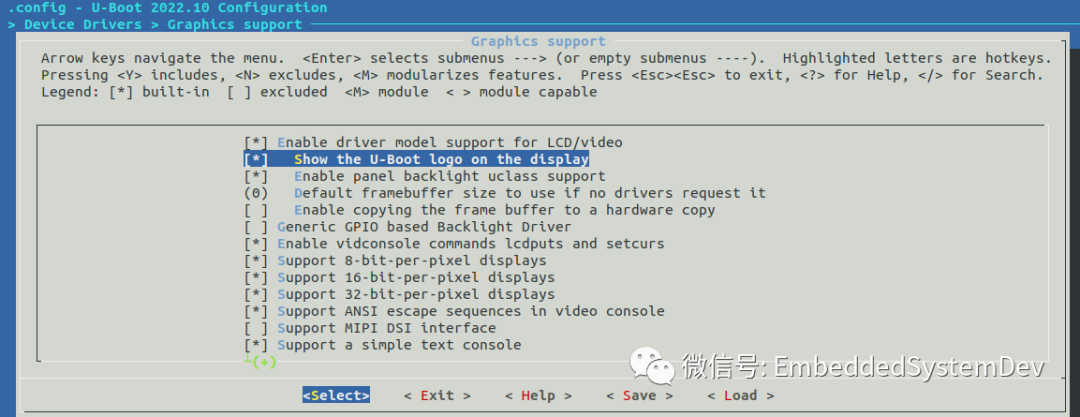

图1 使能CONFIG_VIDEO_LOGO

为使能启动画面显示功能，使能如下配置：

CONFIG_SPLASH_SCREEN和CONFIG_CMD_BMP，

使能CONFIG_BMP_32BPP，以支持32BPP格式图片。配置界面如下。

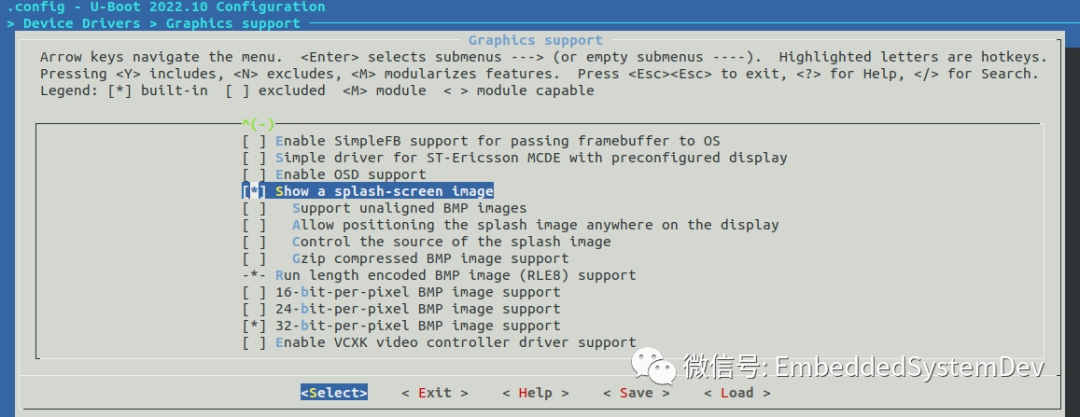

图2 使能CONFIG_SPLASH_SCREEN和CONFIG_BMP_32BPP

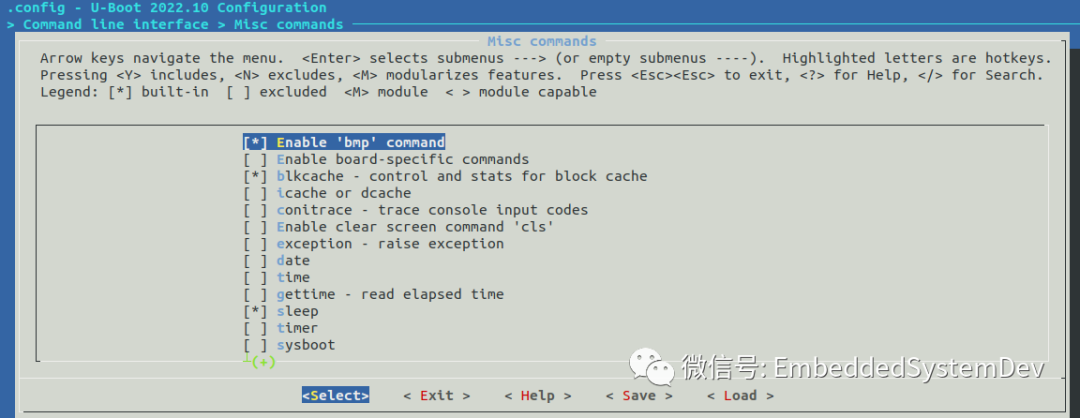

图3 使能CONFIG_CMD_BMP

使能CONFIG_SPLASH_SCREEN_ALIGN，以使能启动画面的位置对齐设置功能。

图4 使能CONFIG_SPLASH_SCREEN_ALIGN

3.2参数配置

定义宏CONFIG_EXTRA_ENV_SETTINGS，用于设置启动画面的环境变量，详见参考文献[3]和[4]，添加如下参数：

（1）"splashimage=0xXXXXXXXX\\0"，表示第2节所述启动画面对应的位图数据的存储地址；

（2）"splashpos=m,m\\0"，表示设置启动画面的对齐方式为居中，可以按需修改对齐方式。

3.3启动画面使用的图片设置

（1）将启动画面使用的图片放置于./tools/logos下；

（2）在./tools/Makefile 设置启动画面使用的图片路径，默认使用denx.bmp。

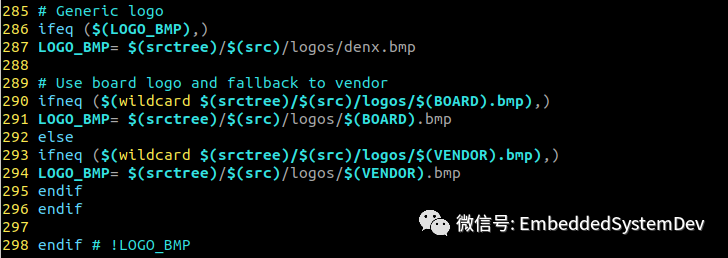

图5 启动画面使用的图片路径配置代码

4.验证方法

4.1启动画面显示测试

以使用32BPP格式图片作为启动画面为例，修改上文图5的./tools/Makefile中启动画面使用的图片默认路径，将8BPP格式的denx.bmp改为32BPP格式的u-boot_logo.bmp；然后编译U-boot。

U-boot启动后，显示居中的启动画面，即表示SPLASH_SCREEN驱动功能正常。
