使用PIC16F18075的无线隔间门铃

可定制的隔间门铃框架概述

在在线会议期间打断某人以引起他们的注意是一个现代问题，需要现代解决方案。无论是问一个快速的问题还是只是聊天，当他们参加在线会议或在工作时戴耳机时，都很难引起某人的注意。在Microchip，我们开发了一个具有成本效益的门铃框架，该框架是无焊接，无线和可定制的。

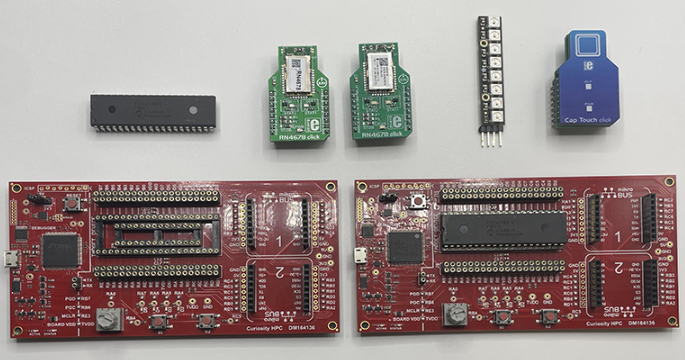

门铃需要一对发射器和接收器，它们都建立在好奇号高引脚数 （HPC） 板上。这些板断开微控制器的引脚并对微控制器进行编程。对于主微控制器，我们使用DIP封装的PIC16F18075，因为它提供了一种经济高效的方式，无需额外的电路即可直接与各种传感器和设备接口。这允许任何人将我们选择的零件换成他们自己的零件，使该系统易于适应。HPC 板还带有 DIP 插座，因此无需焊接。为了相互通信，每块板上都安装了MikroElectronika的蓝牙®点击板™，因此门铃可以通过门无线使用，而无需长时间的电线。单击只是安装到 HPC 板上指定的单击插槽中。

对于发射器，我们使用电容式触摸传感器作为门铃按钮，特别是MikroElectronica Cap Touch Click，对于接收器，我们使用了一个LED阵列，该阵列将闪烁以引起人的注意。由于PIC16F18075的灵活性，这两个组件都可以轻松更换为接收器上更基本的按钮，或者发射器上的扬声器或蜂鸣器等。

要对两面进行编程，请从Microchip Discover下载代码，并在MPLAB® X IDE中打开它。在左上角，有四种编程配置——两种使用编译器的专业版，两种使用免费版。无论使用哪个版本，编程过程都是相同的。使用“门”配置对变送器进行编程，因为它将在门上。切换到桌面配置，但在编程之前，请更改第 23、24 和 153 行。23 和 24 与您的 LED 阵列相关。对于第 153 行，更改突出显示的字符以匹配发射器蓝牙模块的 MAC 地址。

将门铃安装在您想要的位置后，现在更容易引起某人的注意，当他们在开会或戴着耳机工作时。
