一文解析同向运算放大器

在反向运算放大器中，我们得到的输出电压是与输入反向的。

而在同向运算放大器中，输入信号加到了+端，意味着增益也为正。

同相运算放大器的反馈控制是通过将一小部分输出电压信号通过Rƒ – R1分压网络应用回反相 ( - ) 输入端，再次产生负反馈来实现的。这种闭环配置产生一个正相放大器电路，具有非常好的稳定性、非常高的输入阻抗Rin接近无穷大，因为没有电流流入正输入端子和 低输出阻抗Rout ，如上图所示。

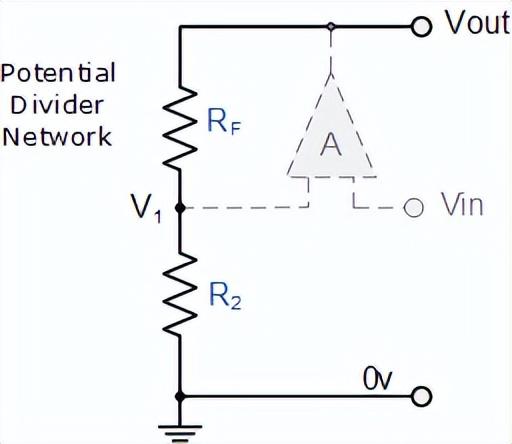

等效电位分压网络

把上面的图转换一下可以得到这个等效的分压图。目的就是用来计算闭环电压增益。

同向运算放大器增益

理想等电位： V1=Vin

电压的增益：Vout/Vin

那么我们就得到了同向运算放大器的增益为：1+Rf/R2

再对比一下反向运算放大器的增益 ： Gain（av）=Vout/Vin=**-Rf/Rin**

忘记的可以看看： 硬件工程师jack：反向运算放大器

电压跟随器

其实电压跟随器就是想要让输出跟输入一样。那么从同向运算放大器的增益公式入手：

**1+Rf/R2 ， **如果Rf/R2无限接近于0那么就可以完成输出对输入的跟随。

如果我们使反馈 电阻器Rƒ等于零 ，(Rƒ = 0)， 电阻器R2等于无穷大 ，(R2 = ∞)，那么得到的电路将具有固定增益“1”（单位）

由于输入信号直接连接到放大器的非反相输入端，因此输出信号不会反相，从而导致输出电压等于输入电压，因此Vout = Vin。由于其输入到输出隔离特性，这使得电压跟随器电路成为理想的恒压源或稳压器。

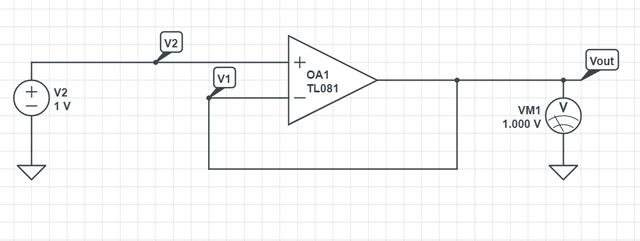

同相运算放大器电压跟随器

在这种同相电路配置中，输入阻抗Rin增加到无穷大，反馈阻抗Rƒ减小到零。输出直接连接回负反相输入，因此反馈为 100%，Vin恰好等于Vout，为其提供固定增益1或 1。当输入电压Vin施加到非反相输入时，放大器的电压增益因此给出为：

由于 输入阻抗极高 ，电压跟随器可用于提供 大功率增益 ，因为额外功率来自运算放大器电源轨并通过运算放大器输出到负载，而不是直接从输入。

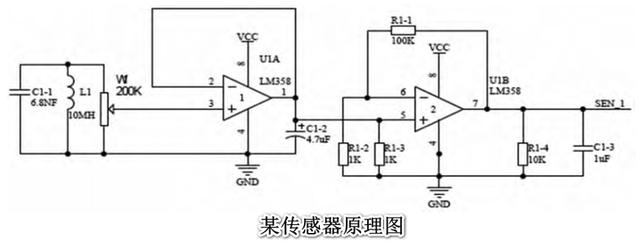

应用案例

左侧的358组成了电压跟随器电路，引脚3上的电压就是输出电压。接着再作为右侧的同向运算放大电路的输入。最终在7脚上输出了一个放大100倍的电压。

三极管放大和运算放大器放大

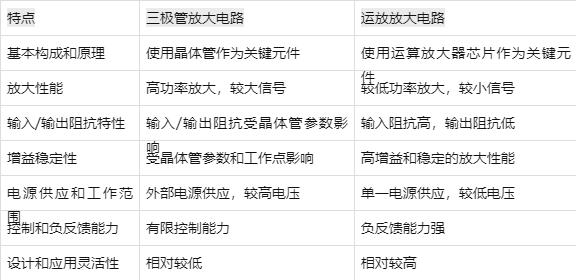

以下是关于三极管放大电路和运放放大电路的区别的简要总结表格：
