合宙ESP32S3-WEB页面显示摄像头图像介绍

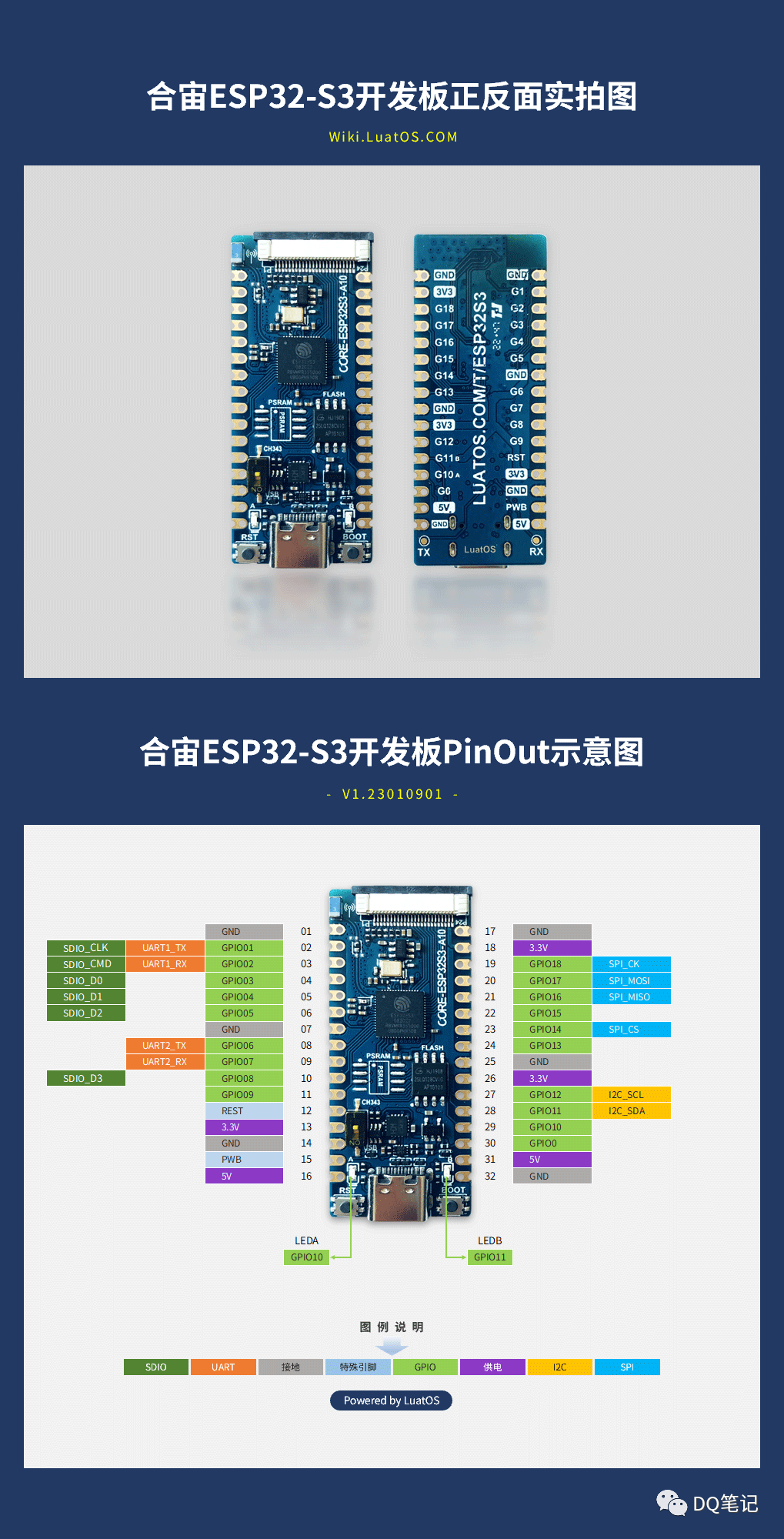

合宙ESP32S3核心板是基于乐鑫ESP32-S3进行设计的一款核心板，尺寸仅有21mm*51mm，板边采用邮票孔设计，方便开发者在不同场景下的使用。核心板板载2.4G天线，支持wifi和蓝牙。核心板内置8MB PSRAM，16MB FLASH豪华配置。

板载CH343P USB转串口芯片，方便下载烧录；同时还设计了模拟开关电路，可一键切换到S3内置的USB，进行USB功能的开发调试。核心板支持UART、GPIO、SPI、I2C、ADC、PWM，SDIO，Camera等接口，可根据实际需要连接外设进行调试。

硬件资源：

ESP32S3采用Xtensa32位LX7双核处理器，五级流水线架构，主频高达240M。内置512K SRAM，内置8MB PSRAM。

4×SPI
1×LCD接口（8位~16位并行RGB,I8080,MOTO6800）,支持RGB565,YUV422,YUV420,YUV411之间互相转换
1×DVP8位~16位摄像头接口
3×UART
2×I2C
2×I2S
1×RMT(TX/RX)
1×脉冲计数器–LEDPWM控制器，多达8个通道
1×全速USBOTG
1×USBSerial/JTAG控制器
2×MCPWM
1×SDIO主机接口，具有2个卡槽
通用DMA控制器(简称GDMA)，5个接收通道和5个发送通道
1×TWAI控制器，兼容ISO11898-1（CAN规范2.0）
2 × 12 位 SAR ADC，多达 20 个通道

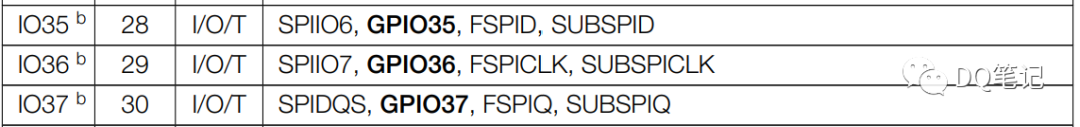

查看ESP32-S3R8数据手册可以发现芯片内部集成了8M PSRAM，同时给出说明，PSRAM占用IO35、36、37引脚，说明如下图所示。

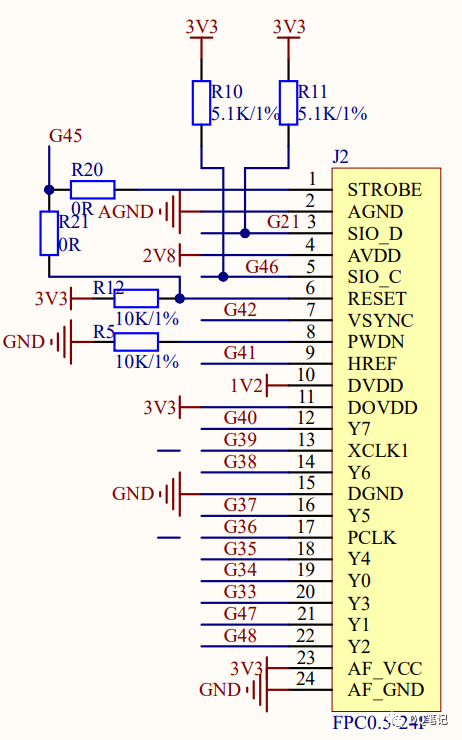

合宙ESP32S3使用的芯片为ESP32-S3R8，查看合宙的ESP32S3硬件原理图可以发现，FPC摄像头接口也使用了IO35、36、37引脚，说明FPC摄像头接口与芯片内部的PSRAM不能同时使用，这点不好，有开发者设计了基于合宙ESP32S3板子的转接板，将FPC摄像头接口占用的IO35、36、37引脚，换成其它引脚，可避开引脚占用问题。

ESP32S3驱动摄像头web界面显示图像：

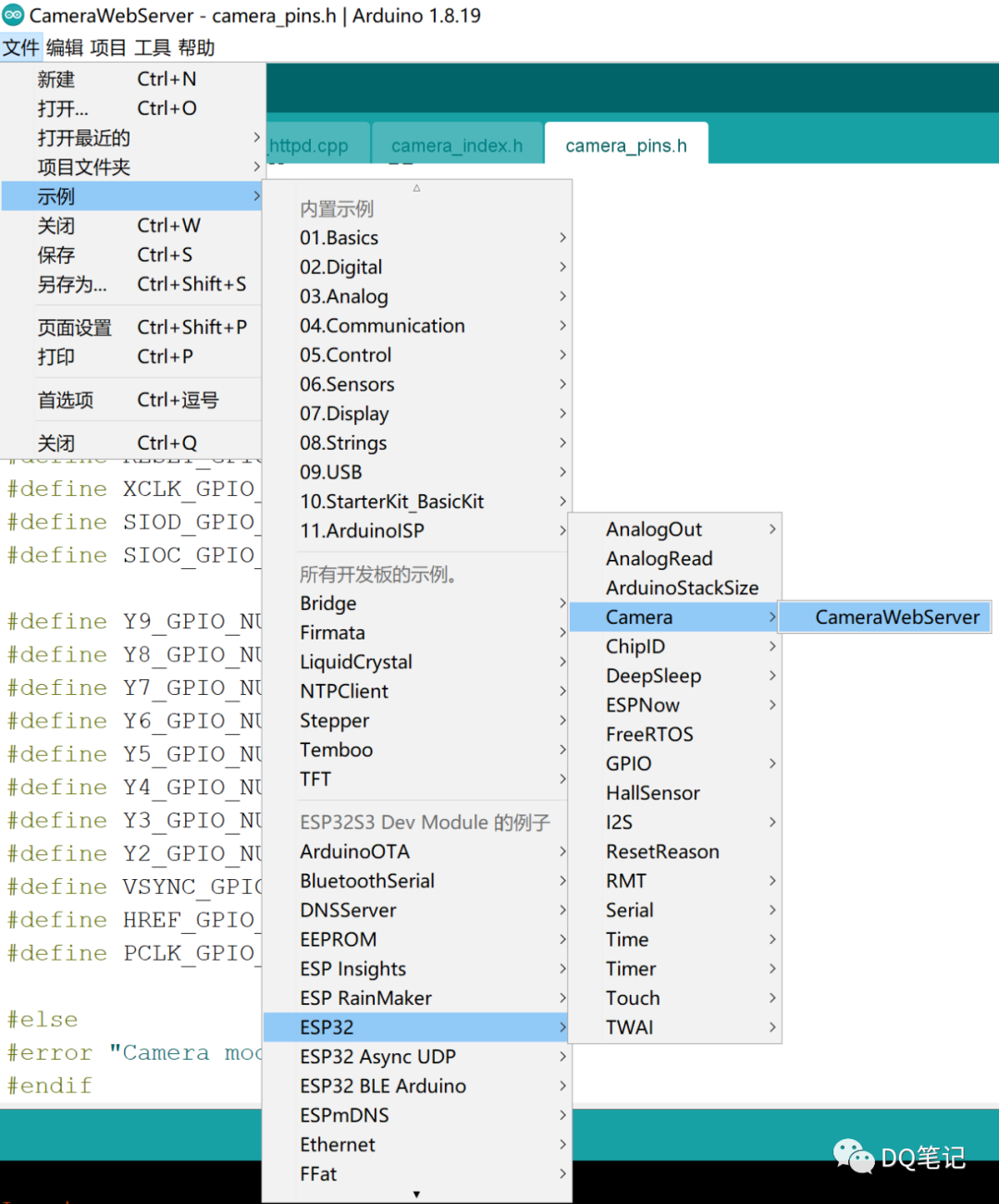

ESP32S3示例中找到camera选项，打开CameraWebServer文件。

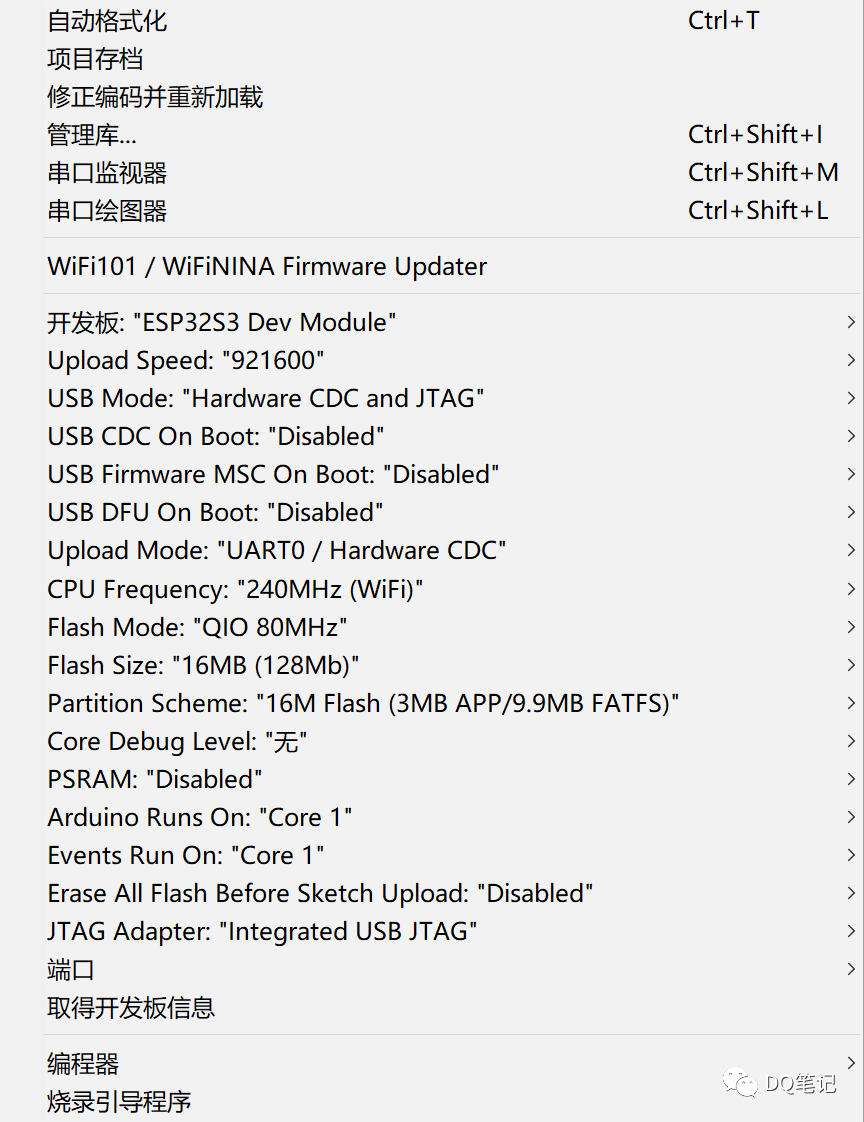

ESP32S3开发板配置选择，配置如下：

示例中主要对摄像头OV2640接口引脚进行配置，在camera_pin.h文件中修改引脚配置如下，WIFI配置，修改WIFI名称以及密码。

#elif defined(CAMERA_MODEL_ESP32S3_EYE)
#define PWDN_GPIO_NUM    -1
#define RESET_GPIO_NUM   -1
#define XCLK_GPIO_NUM    39
#define SIOD_GPIO_NUM    21
#defineSIOC_GPIO_NUM46
#define Y9_GPIO_NUM      40
#define Y8_GPIO_NUM      38
#define Y7_GPIO_NUM      37
#define Y6_GPIO_NUM      35
#define Y5_GPIO_NUM      33
#define Y4_GPIO_NUM      48
#define Y3_GPIO_NUM      47
#define Y2_GPIO_NUM      34
#define VSYNC_GPIO_NUM   42
#define HREF_GPIO_NUM    41
#define PCLK_GPIO_NUM    36

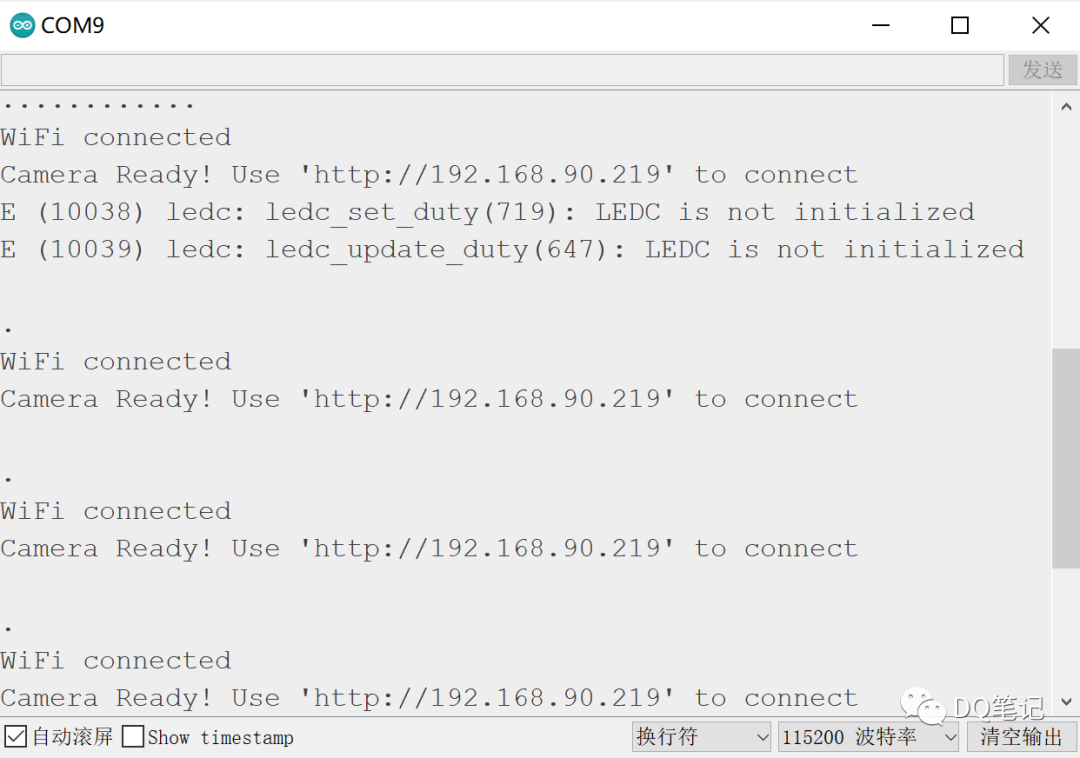

修改完毕后，程序上传，查看串口调试助手，按复位键，等待WIFI连接，WIFI连接成功后，摄像头准备完毕，给出局域网网址。

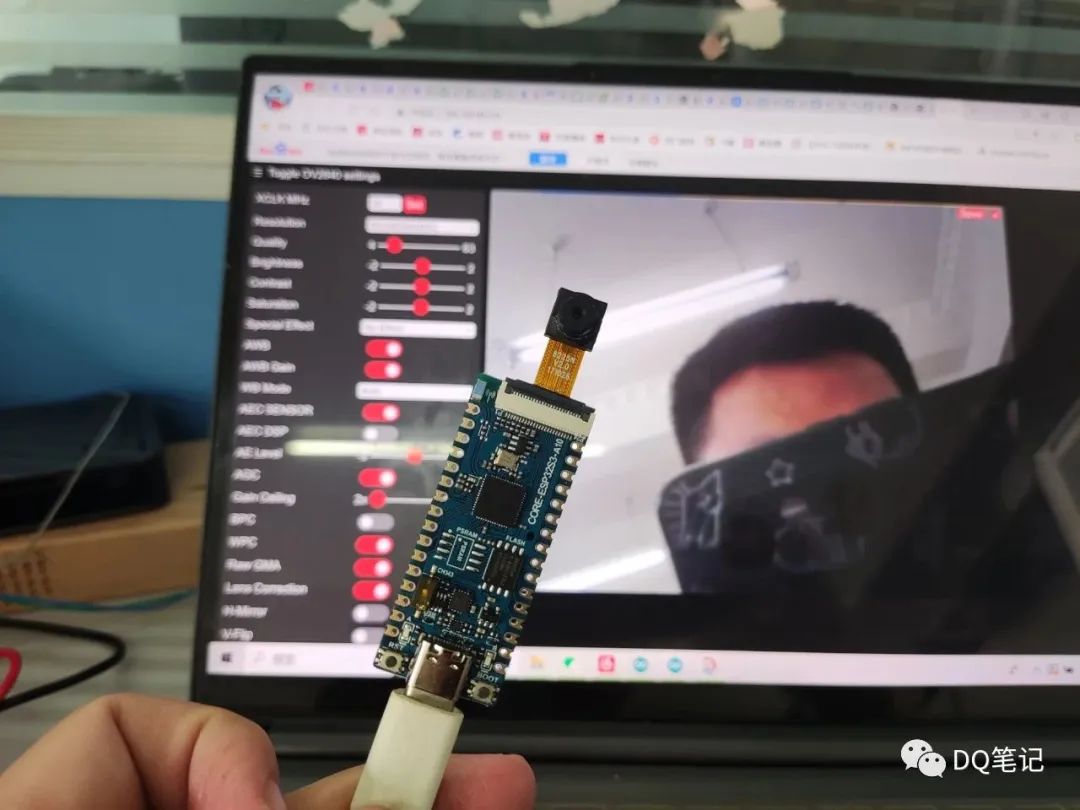

打开浏览器，输入局域网网址，选择画面左下方的startsteam，开启画面。
