在计算机芯片里面实现1+1=2的过程

时间:2023-04-27 10:02

人气:

作者:admin

标签: 晶体管  CMOS  处理器  加法器

导读:在计算机中,CPU作为中央处理器,内部包含了算术逻辑单元,可以实现数学运算。要计算1+1=2,就需要从微架构级、逻辑门级、晶体管级、物理级等方面进行分析。...

在计算机中,CPU作为中央处理器,内部包含了算术逻辑单元,可以实现数学运算。要计算1+1=2,就需要从微架构级、逻辑门级、晶体管级、物理级等方面进行分析。

从微架构级,加法运算会使用加法器或者半加法器;

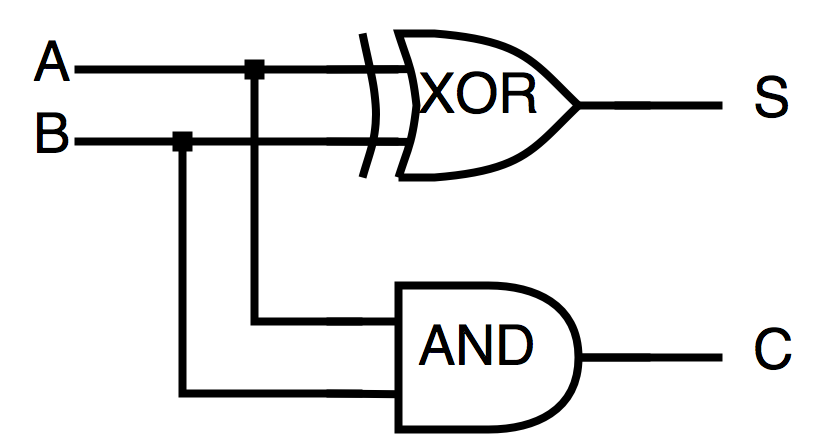

半加法器的门级电路如下:

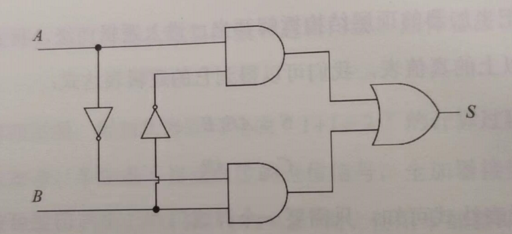

我们知道,芯片内部都是由无数个晶体管组成的,晶体管实现与门比较容易,但实现异或门就会稍复杂,上面的异或门可以使用两个与门和一个或门来构建

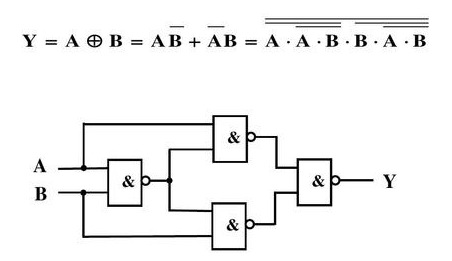

当然,我们还可以用其他方式来搭建异或门,比如:

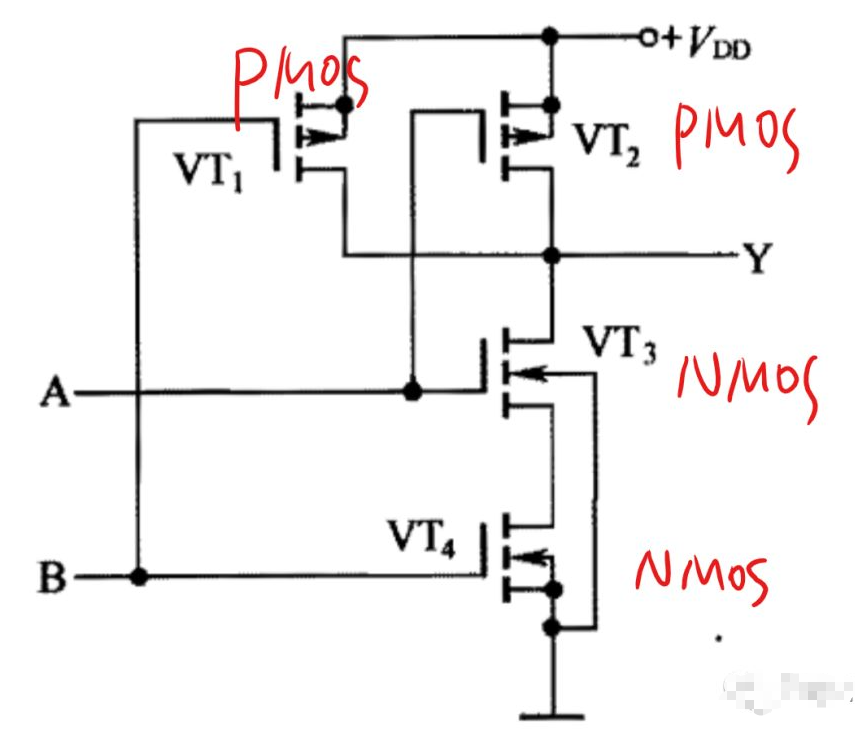

而与非门可以使用直接使用CMOS晶体管搭建,一个与非门需要两个PMOS和两个NMOS:


所以,使用CMOS搭建半加法器的原理图如下:


这就是芯片里面实现1+1=2的过程。
