AXI如何用于连接互连组件呢？

AXI 是一种接口规范，它定义了 IP 块的接口，而不是互连本身。

下图显示了 AXI 如何用于连接互连组件：

只有两种 AXI 接口类型，manager和subordinate。这些接口类型是对称的。所有 AXI 连接都在manager接口和subordinate接口之间。

AXI互连接口包含相同的信号，这使得不同IP的集成相对简单。上图显示了 AXI 连接如何连接manager接口和subordinate接口。直接连接在manager和subordinate组件之间提供了最大带宽，无需额外的逻辑。使用 AXI，只需验证一个协议。

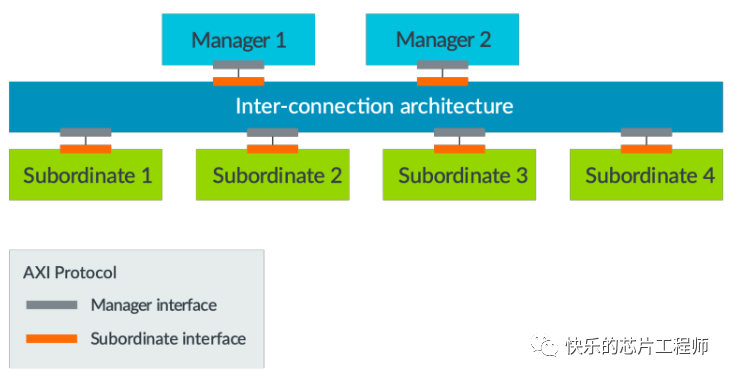

下图显示了一个 SoC 系统的简化示例，该系统由manager、subordinate以及链接它们的互连组成：

Arm 处理器是manager的一个例子，而subordinate的一个简单例子是内存控制器。

AXI 协议定义了manager和subordinate之间点对点连接的信号和时序。

AXI协议是点对点规范，不是总线规范。因此，它仅描述接口之间的信号和时序。

上图显示每个 AXI manager接口都连接到一个 AXI subordinate接口。如果涉及多个manager和subordinate，则需要互连结构。该互连结构还实现了subordinate接口和manager接口，其中实现了 AXI 协议。

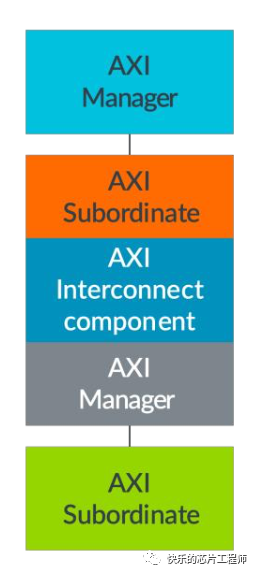

下图显示互连是一个复杂的元素，它需要自己的 AXI manager和subordinate接口才能与外部功能块进行通信：

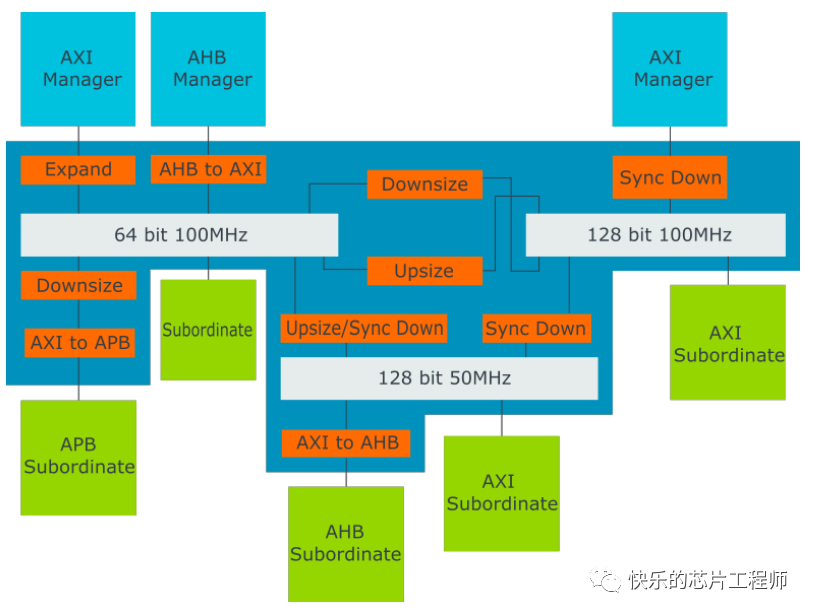

下图显示了具有各种处理器和功能块的 SoC 示例：

上图显示了使用 AXI 的所有连接。您可以看到 AXI3 和 AXI4 在同一个 SoC 中使用，这是常见的做法。在这种情况下，互连执行不同 AXI 接口之间的协议转换。
