剖析AHB2、AHB-Lite和AHB5区别

最近一直在学习AHB，茶余饭后，写个总结。

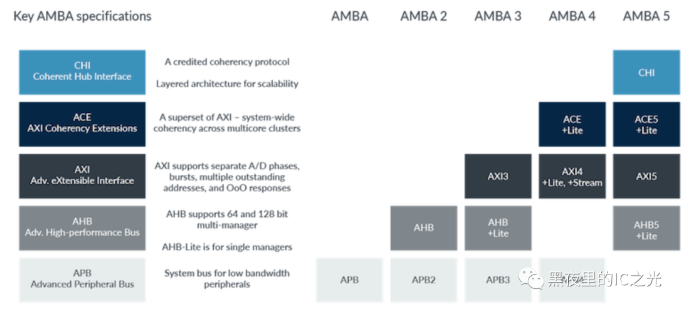

AMBA 多年来不断发展（发家史）以满足处理器和新技术的需求，如下图所示：

1999 年，AMBA 2 添加了 AMBA 高性能总线 (AHB)，这是一种单时钟边缘协议。AHB 上的简单transaction由地址阶段和后续数据阶段组成。对目标设备的访问通过 MUX 进行控制，一次允许访问一个manager。AHB 是为了提高性能而流水线化的。

2003 年，Arm 推出了第三代 AMBA 3，包括 AHB-Lite。AHB-Lite 是 AHB 的一个子集。该子集简化了具有单个manager的总线的设计。这个时候就没有仲裁器和让人头疼的split传输，皆大欢喜。

2016年，AHB-Lite协议更新为AHB5，补充Armv8-M架构，将TrustZone安全基础从处理器扩展到系统。AHB5的前半段和之前的版本基本一毛一样，后半段就增加一系列的骚操作。扩展了Protect信号，加入了Security信号，加入了Exclusive 传输以及原子操作（反正只看协议没看明白写的啥）。

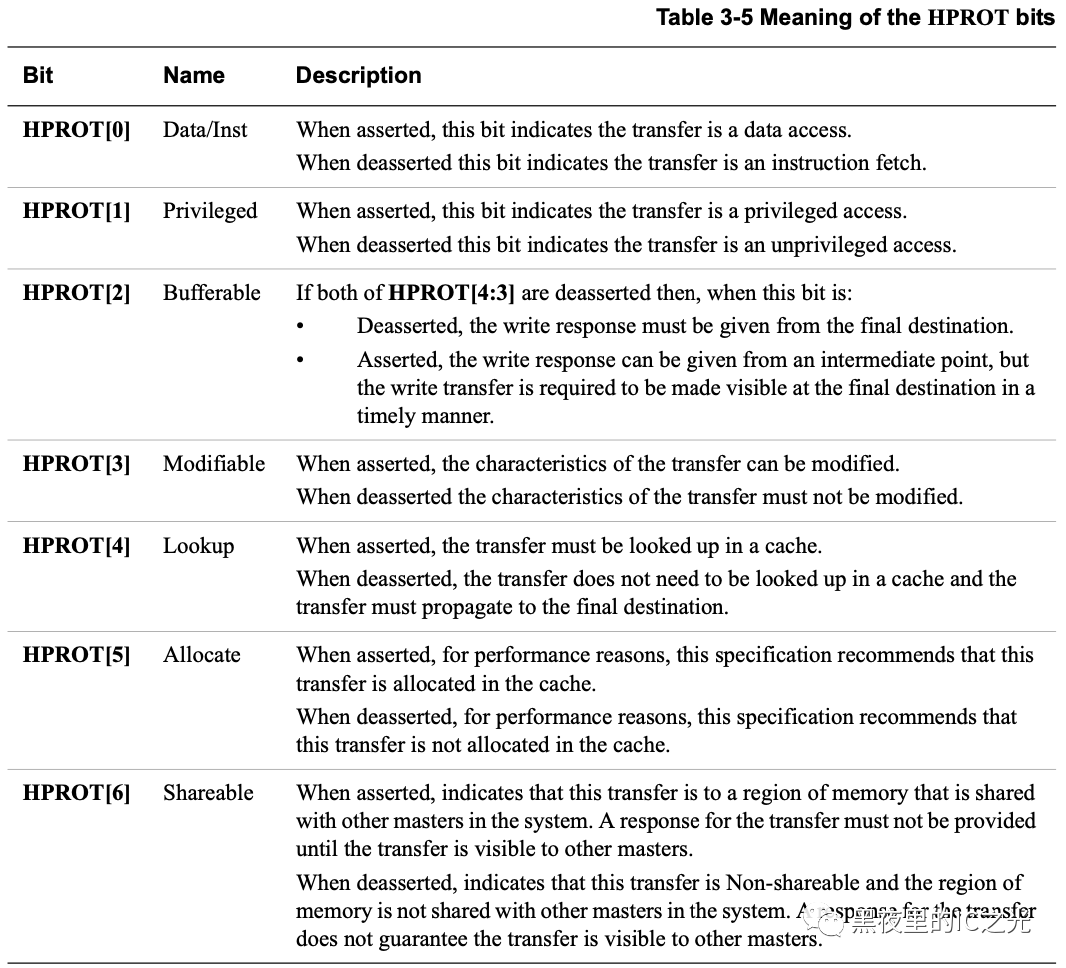

Protect信号绝对是加量不加价，其中HPROT[4]、HPROT[5]、HPROT[6]：

HPROT[4]：代表这个transfer能不能在cache里面查找；

HPROT[5]：transfer如果发生Miss的时候，能不能分配cache line；

HPROT[6]：代表region是 master独有的还是被几个master共同share。

Security：我的理解是主要针对新兴的车载芯片或者加密芯片而定义的。从硬件层面保证了数据不被篡改，进一步提高了数据的安全性。至于怎么玩，后面再深入探讨。

Exclusive传输和原子操作，由于太抽象和复杂，后面单篇幅一起交流学习。
