AMBA总线都有哪些？三种总线的区别？

1.AMBA总线都有哪些？

AMBA(Advanced Microcontroller Bus Architecture)高级处理器总线架构，不同的速率需求构成了为高性能SoC设计的通信标准，主要包括：AHB(Advanced High-performance Bus)高级高性能总线。APB(Advanced Peripheral Bus)高级外围总线AXI (Advanced eXtensible Interface)高级可拓展接口

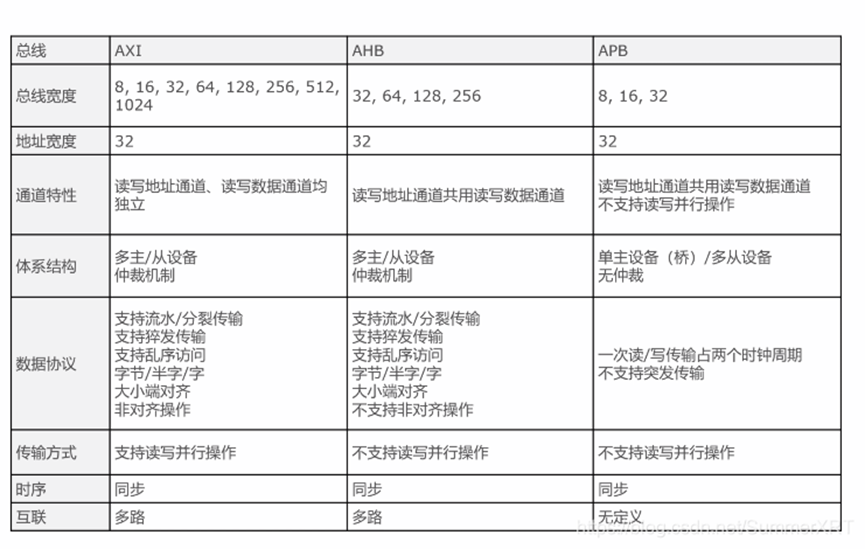

2.三种总线的区别？

AHB：主要是针对高速率、高频宽及快速系统模块所设计的总线，可以连接在如微处理器、芯片上或芯片外的内存模块和DMA等高效率总线；APB：主要应用在低速且低频率的外围，可针对外围设备做功率消耗及复杂接口的最佳化；APB在AHB和低带宽的外围设备之间提供了通信桥梁，所以APB是AHB的二级拓展总线；AXI：高速度、高带宽、管道化互联、单向通道，只需要首地址、读写并行、支持乱序、支持非对齐操作

3.APB总线的读操作？

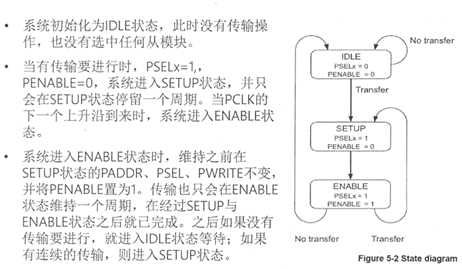

APB协议：

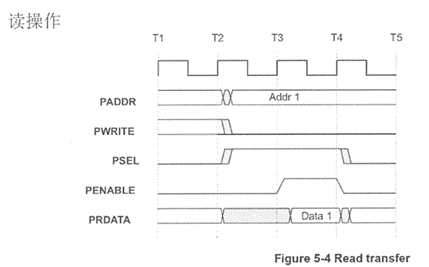

读操作：

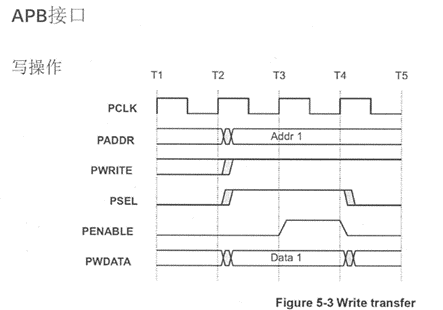

4.APB总线的写操作？

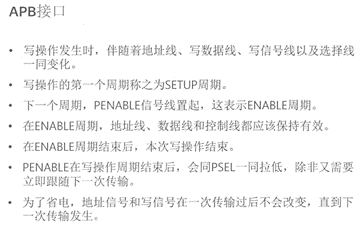

5.什么情况下，APB开始写？

根据协议说明

6. APB2和APB3有什么区别？

APB2.0和APB3.0的差别：APB3.0提供了一个低功耗的接口，并降低了接口的复杂性。且APB3比APB2增加了两个信号：

PREADY：来扩展APB传输，主要是增加延时；

错误信号PSLVERR：来指示传输失败

7. APB3和APB4的差别：

增加了PROT和PRSTB两个信号。

PPROT一种保护信号，用于支持APB上的非安全交易和安全交易。

PSTRB一个写选通信号，用于在写数据总线上进行sparse data transfer（稀疏数据传输）。APB4用的比较少。

8. APB有哪些信号

PCLK、PADDR、PWRITE、PSEL、PENABLE、PRDATA、PREADY

9. AHB有哪些基本信号

AHB基本信号

HADDR:32位系统地址总线。

HTRANS:M指示传输状态，NONSEQ、SEQ、IDLE、BUSY。

HWRITE:传输方向1-写，0-读。

HSIZE:传输单位。8,16,32

HBURST:传输的burst类型，SINGLE、INCR、WRAP4、INCR4，INCR8,WRAP8,INCR16,WRAP16等。

HWDATA:写数据总线，从M写到S。

HREADY:S应答M是否读写操作传输完成，1-传输完成，0-需延长传输周期。

HRESP:S应答当前传输状态，OKAY、ERROR、RETRY、SPLIT。

HRDATA:读数据总线，从S读到M。

10.说一下AHB的Hburst有哪几种类型？

SINGLE、INCR、WRAP4、INCR4，INCR8,WRAP8,INCR16,WRAP16等

11.说一下AHB的Htrans有哪些状态

HTRANS:M指示传输状态，NONSEQ、SEQ、IDLE、BUSY。

12.AHB的基本传输

无等待传输，有等待传输以及流水线传输这个挺多的，建议找一份AHB协议看一下就知道了~

13.AHB的频率为什么比APB频率快？

AHB是流水线传输，位宽大，burst传输，而且APB一次只能传一笔，1笔是2拍，不能burst，多传几笔就浪费好多拍了，且AHB没有enable阶段，AHB是单周期读写，AHB的下一拍就可以写下一个数据的地址了，APB 两拍，传输多个数据时，APB是2n拍，AHB是n+1拍

14. AXI为什么比AHB快

AXI的读写是并行的，AHB的读写是在一根线上的

15. AHB的拆分事物是什么意思

就是slave的split传输，当某个master和slave进行传输的时候，占用总线所有权，但是占着地方不办事儿，这个时候就会让slave的响应回复一下split信号，结束这个master对slave的访问换到别的master访问这个slave，并且这个信号给仲裁器之后会将这个master对这个slave的优先级变为最低且一直是低，直到对这个slave的数据访问结束了，才会复原到最初的master优先级

16.AHB是流水的嘛？是几级流水，如果这一拍是地址，且有数据，那么下一拍的地址能改吗？

AHB是流水的，支持流水线操作，是两级流水，分为地址-数据两个部分流水进行，本次传输的地址必然在上一次地址之后，本次传输的数据必定紧跟在本次传输地址之后。因此，当上一次的数据传输阻塞导致传输周期增加时，下一传输的地址周期也会相应的变长。

AHB两级流水，地址周期和数据周期，是根据Hready信号来的，Hready信号拉高下一拍就可以更改地址，AHB是单周期读写，流水线，所以下一拍地址可以直接改，AHB直接读写是根据Hwrite来的，高写低读。
