在利用OpenVINO在英特尔处理器上实现1000+ FPS性能

！作为目标检测领域著名的模型家族，you only look once (YOLO) 推 出新模型的速度可谓是越来越快。

就在刚刚过去的1月份，YOLO又推出了最新的YOLOv8模型，其模型结构和架构上的创新以及所提供的性能提升，使得它刚刚面世，就获得了广大开发者的关注。

YOLOv8的性能到底怎么样？如果说利用OpenVINO的量化和加速，利用英特尔CPU、集成显卡以及独立显卡与同一代码库无缝协作，可以获得1000+ FPS的性能，你相信吗？

那不妨继续往下看，我们将手把手的教你在利用OpenVINO在英特尔处理器上实现这一性能。

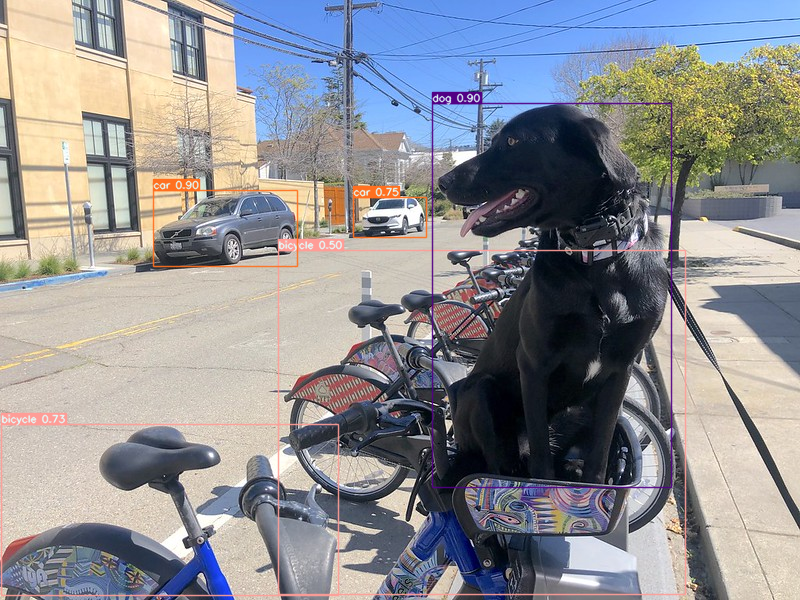

| 图1. YOLOv8推理结果示例 好的，让我们开始吧。 注意：以下步骤中的所有代码来自OpenVINO Notebooks开源仓库中的230-yolov8-optimization notebook 代码示例。

01安装相应工具包及加载模型

本次代码示例我们使用的是Ultralytics YOLOv8模型，因此需要首先安装相应工具包。

1.!pipinstall"ultralytics==8.0.5"

然后下载及加载相应的PyTorch模型。

1.fromultralyticsimportYOLO

2.

3.MODEL_NAME="yolov8n"

4.

5.model=YOLO(f'{MODEL_NAME}.pt')

6.

7.label_map=model.model.names

定义测试图片的地址，获得原始PyTorch模型的推理结果：

1.IMAGE_PATH="../data/image/coco_bike.jpg"

2.results=model(IMAGE_PATH,return_outputs=True)

其运行效果如下



为将目标检测的效果以可视化的形式呈现出来，需要定义相应的函数，最终运行效果如下图所示：



02将模型转换为OpenVINOIR格式

为获得良好的模型推理加速，并更方便的部署在不同的硬件平台上，接下来我们首先将YOLO v8模型转换为OpenVINO IR模型格式。

YOLOv8提供了用于将模型导出到不同格式（包括OpenVINO IR格式）的API。

model.export负责模型转换。

我们需要在这里指定格式，此外，我们还可以在模型中保留动态输入。

1.frompathlibimportPath

2.

3.model_path=Path(f"{MODEL_NAME}_openvino_model/{MODEL_NAME}.xml")

4.ifnotmodel_path.exists():

5.model.export(format="openvino",dynamic=True,half=False)

接下来我们来测试一下转换后模型的准确度如何。运行以下代码，并定义相应的前处理、后处理函数。

1.fromopenvino.runtimeimportCore,Model

2.

3.core=Core()

4.ov_model=core.read_model(model_path)

5.device="CPU"#GPU

6.ifdevice!="CPU":

7.ov_model.reshape({0:[1,3,640,640]})

8.compiled_model=core.compile_model(ov_model,device)

在单张测试图片上进行推理，可以得到如下推理结果：



03在数据集上验证模型准确度

YOLOv8是在COCO数据集上进行预训练的，因此为了评估模型的准确性，我们需要下载该数据集。

根据YOLOv8 GitHub仓库中提供的说明，我们还需要下载模型作者使用的格式的标注，以便与原始模型评估功能一起使用。

1.importsys

2.fromzipfileimportZipFile

3.

4.sys.path.append("../utils")

5.fromnotebook_utilsimportdownload_file

6.

7.DATA_URL="http://images.cocodataset.org/zips/val2017.zip"

8.LABELS_URL="https://github.com/ultralytics/yolov5/releases/download/v1.0/coco2017labels-segments.zip"

9.

10.OUT_DIR=Path('./datasets')

11.

12.download_file(DATA_URL,directory=OUT_DIR,show_progress=True)

13.download_file(LABELS_URL,directory=OUT_DIR,show_progress=True)

14.

15.ifnot(OUT_DIR/"coco/labels").exists():

16.withZipFile(OUT_DIR/'coco2017labels-segments.zip',"r")aszip_ref:

17.zip_ref.extractall(OUT_DIR)

18.withZipFile(OUT_DIR/'val2017.zip',"r")aszip_ref:

19.zip_ref.extractall(OUT_DIR/'coco/images')

接下来，我们配置DetectionValidator并创建DataLoader。原始模型存储库使用DetectionValidator包装器，它表示精度验证的过程。

它创建DataLoader和评估标准，并更新DataLoader生成的每个数据批的度量标准。

此外，它还负责数据预处理和结果后处理。对于类初始化，应提供配置。

我们将使用默认设置，但可以用一些参数替代，以测试自定义数据，代码如下。

1.fromultralytics.yolo.utilsimportDEFAULT_CONFIG

2.fromultralytics.yolo.configsimportget_config

3.args=get_config(config=DEFAULT_CONFIG)

4.args.data="coco.yml"

1.validator=model.ValidatorClass(args)

2.

3.data_loader=validator.get_dataloader("datasets/coco",1)

Validator配置代码如下：

1.fromtqdm.notebookimporttqdm

2.fromultralytics.yolo.utils.metricsimportConfusionMatrix

3.

4.validator.is_coco=True

5.validator.class_map=ops.coco80_to_coco91_class()

6.validator.names=model.model.names

7.validator.metrics.names=validator.names

8.validator.nc=model.model.model[-1].nc

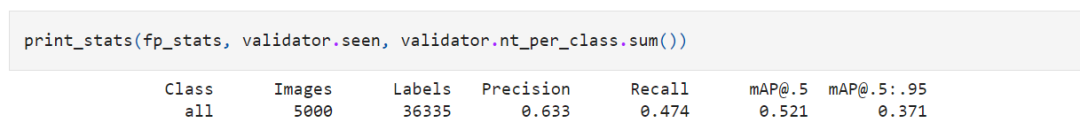

定义验证函数，以及打印相应测试结果的函数，结果如下：

04利用NNCFPOT量化API进行模型优化

Neural network compression framework (NNCF) 为OpenVINO中的神经网络推理优化提供了一套先进的算法，精度下降最小。

我们将在后训练（Post-training）模式中使用8位量化（无需微调）来优化YOLOv8。

优化过程包括以下三个步骤：

1）建立量化数据集Dataset;

2）运行nncf.quantize来得到优化模型

3）使用串行化函数openvino.runtime.serialize来得到OpenVINO IR模型。

建立量化数据集代码如下：

1.importnncf#noqa:F811

2.fromtypingimportDict

3.

4.

5.deftransform_fn(data_item

6."""

7.Quantizationtransformfunction.Extractsandpreprocessinputdatafromdataloaderitemforquantization.

8.Parameters:

9.data_item:DictwithdataitemproducedbyDataLoaderduringiteration

10.Returns:

11.input_tensor:Inputdataforquantization

12."""

13.input_tensor=validator.preprocess(data_item)['img'].numpy()

14.returninput_tensor

15.

16.

17.quantization_dataset=nncf.Dataset(data_loader,transform_fn)

运行nncf.quantize代码如下：

1.quantized_model=nncf.quantize(

2.ov_model,

3.quantization_dataset,

4.preset=nncf.QuantizationPreset.MIXED,

5.ignored_scope=nncf.IgnoredScope(

6.types=["Multiply","Subtract","Sigmoid"],#ignoreoperations

7.names=["/model.22/dfl/conv/Conv",#inthepost-processingsubgraph

8."/model.22/Add",

9."/model.22/Add_1",

10."/model.22/Add_2",

11."/model.22/Add_3",

12."/model.22/Add_4",

13."/model.22/Add_5",

14."/model.22/Add_6",

15."/model.22/Add_7",

16."/model.22/Add_8",

17."/model.22/Add_9",

18."/model.22/Add_10"]

19.))

最终串行化函数代码如下：

1.fromopenvino.runtimeimportserialize

2.int8_model_path=Path(f'{MODEL_NAME}_openvino_int8_model/{MODEL_NAME}.xml')

3.print(f"Quantizedmodelwillbesavedto{int8_model_path}")

4.serialize(quantized_model,str(int8_model_path))

运行后得到的优化的YOLOv8模型保存在以下路径：

yolov8n_openvino_int8_model/yolov8n.xml

接下来，运行以下代码在单张测试图片上验证优化模型的推理结果：

1.ifdevice!="CPU":

2.quantized_model.reshape({0,[1,3,640,640]})

3.quantized_compiled_model=core.compile_model(quantized_model,device)

4.input_image=np.array(Image.open(IMAGE_PATH))

5.detections=detect(input_image,quantized_compiled_model)[0]

6.image_with_boxes=draw_boxes(detections,input_image)

7.

8.Image.fromarray(image_with_boxes)

运行结果如下：



验证下优化后模型的精度，运行如下代码：

1.print("FP32modelaccuracy")

2.print_stats(fp_stats,validator.seen,validator.nt_per_class.sum())

3.

4.print("INT8modelaccuracy")

5.print_stats(int8_stats,validator.seen,validator.nt_per_class.sum())

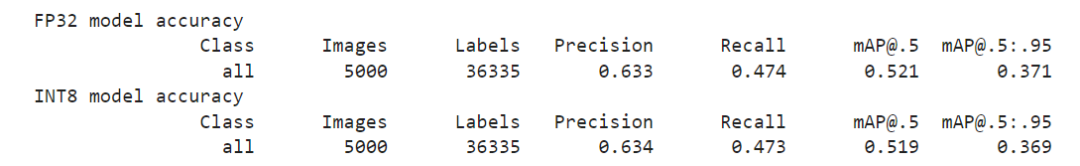

得到结果如下：



可以看到模型精度相较于优化前，并没有明显的下降。

05比较优化前后模型的性能

接着，我们利用OpenVINO 基线测试工具https://docs.openvino.ai/latest/openvino_inference_engine_tools_benchmark_tool_README.html 来比较优化前（FP32）和优化后（INT8）模型的性能。

在这里，我们分别在英特尔至强第三代处理器（Xeon Ice Lake Gold Intel 6348 2.6 GHz 42 MB 235W 28 cores）上运行CPU端的性能比较。

针对优化前模型的测试代码和运行结果如下：

1.#InferenceFP32model(OpenVINOIR)

2.!benchmark_app-m$model_path-dCPU-apiasync-shape"[1,3,640,640]"

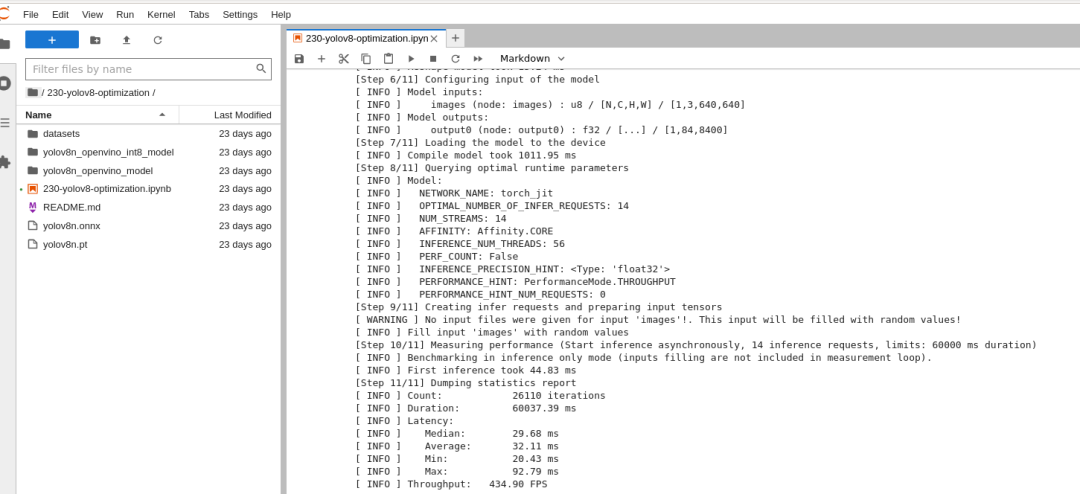

FP32模型性能：



INT8模型性能：

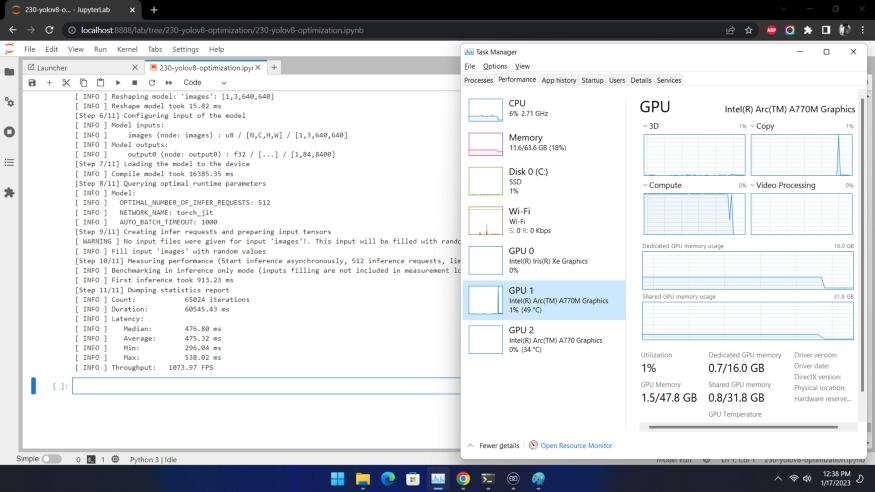

已经达到了1400+ FPS! 在英特尔独立显卡上的性能又如何呢？我们在Arc A770m上测试效果如下：



也超过了1000 FPS！

需要注意的是要想获得如此的高性能，需要将推理运行在吞吐量模式下，并使用多流和多个推理请求（即并行运行多个）。

同样，仍然需要确保对预处理和后处理管道进行微调，以确保没有性能瓶颈。

06利用网络摄像头运行实时测试

除了基线测试工具外，如果你想利用自己的网络摄像头，体验一下实时推理的效果，可以运行我们提供的实时运行目标检测函数：

1.run_object_detection(source=0,flip=True,use_popup=False,model=ov_model,device="AUTO")

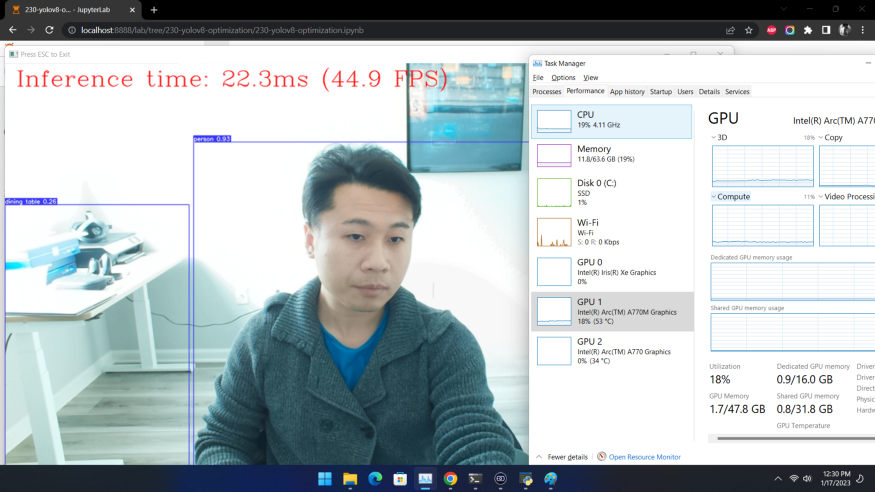

获得类似如下图的效果：



07进一步提升性能的小技巧

非同步推理流水线

在进行目标检测的推理时，推理性能常常会因为数据输入量的限制而受到影响。此时，采用异步推理的模型，可以进一步提升推理的性能。异步API的主要优点是，当设备忙于推理时，应用程序可以并行执行其他任务（例如填充输入或调度其他请求），而不是等待当前推理首先完成。

使用预处理API

预处理API允许将预处理作为模型的一部分，从而减少应用程序代码和对其他图像处理库的依赖。预处理API的主要优点是将预处理步骤集成到执行图中，并将在选定的设备（CPU/GPU/VPU/等）上执行，而不是作为应用程序的一部分始终在CPU上执行。这将提高所选设备的利用率。

对于本次YOLOv8示例来说，预处理API的使用包含以下几个步骤：

1.初始化PrePostProcessing对象

20.fromopenvino.preprocessimportPrePostProcessor

21.

22.ppp=PrePostProcessor(quantized_model)

2.定义输入数据格式

1.fromopenvino.runtimeimportType,Layout

2.

3.ppp.input(0).tensor().set_shape([1,640,640,3]).set_element_type(Type.u8).set_layout(Layout('NHWC'))

4.pass

3.描述预处理步骤 预处理步骤主要包括以下三步： ·将数据类型从U8转换为FP32 ·将数据布局从NHWC转换为NCHW格式 ·通过按比例因子255进行除法来归一化每个像素

代码如下：

1.ppp.input(0).preprocess().convert_element_type(Type.f32).convert_layout(Layout('NCHW')).scale([255.,255.,255.])

2.

3.print(ppp)

4.将步骤集成到模型中

1.quantized_model_with_preprocess=ppp.build()

2.serialize(quantized_model_with_preprocess,str(int8_model_path.with_name(f"{MODEL_NAME}_with_preprocess.xml")))

具有集成预处理的模型已准备好加载到设备。现在，我们可以跳过检测函数中的这些预处理步骤，直接运行如下推理：

1.defdetect_without_preprocess(image:np.ndarray,model

2."""

3.OpenVINOYOLOv8modelwithintegratedpreprocessinginferencefunction.Preprocessimage,runsmodelinferenceandpostprocessresultsusingNMS.

4.Parameters:

5.image(np.ndarray):inputimage.

6.model(Model):OpenVINOcompiledmodel.

7.Returns:

8.detections(np.ndarray):detectedboxesinformat[x1,y1,x2,y2,score,label]

9."""

10.output_layer=model.output(0)

11.img=letterbox(image)[0]

12.input_tensor=np.expand_dims(img,0)

13.input_hw=img.shape[:2]

14.result=model(input_tensor)[output_layer]

15.detections=postprocess(result,input_hw,image)

16.returndetections

17.

18.

19.compiled_model=core.compile_model(quantized_model_with_preprocess,device)

20.input_image=np.array(Image.open(IMAGE_PATH))

21.detections=detect_without_preprocess(input_image,compiled_model)[0]

22.image_with_boxes=draw_boxes(detections,input_image)

23.

24.Image.fromarray(img_with_boxes)

小 结

整个的步骤就是这样！现在就开始跟着我们提供的代码和步骤，动手试试用Open VINO优化和加速YOLOv8吧。
