MultiButton事件驱动型按键驱动移植测试

前言

刚收到开发板，发现社区朋友收到的开发板是GD32F310K,也就是封装为QFN32，但是我自己收到的是QFN28，芯片面积约为上面的1/4(QAQ),在参考demo时需要注意两者开发板IO口有些许差异，参考工程需要参考：GD32330G_START_Demo_Suites文件夹中的project文件夹。

GD32F3作为一个小而美的MCU，小容量的RAM，确实不适合跑系统或者过于冗余性的东西，作为一个协处理器，用作常用外设控制，当为其用武之地。

MultiButton

MultiButton 是一个小巧简单易用的事件驱动型按键驱动模块，可无限量扩展按键，按键事件的回调异步处理方式可以简化你的程序结构，去除冗余的按键处理硬编码，让你的按键业务逻辑更清晰。(搬运自github)

移植过程

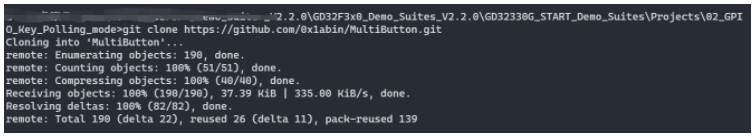

下载gitbub仓库，在当前工程中clone仓库代码：

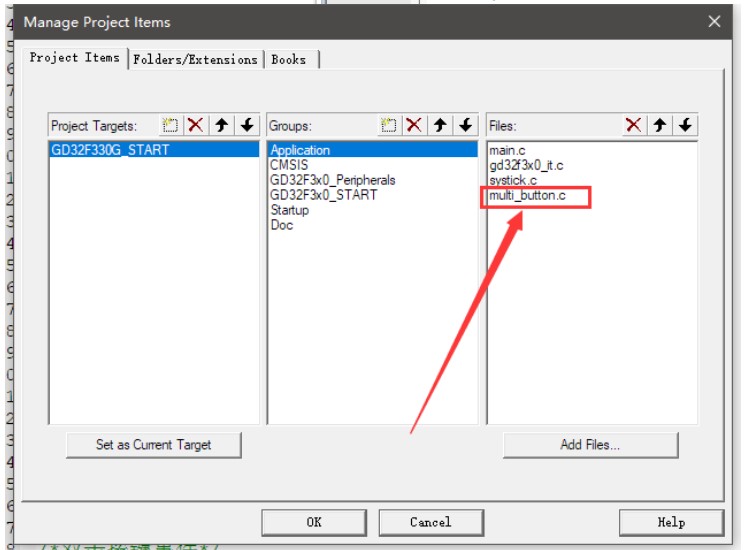

添加进工程，并包含头文件

添加定时器中断，将定时器中断改为5ms中断一次。

参考，测试代码。

void gd_timer0_config(uint32_t arr,uint16_t prescaler)
{
 timer_parameter_struct timer0initpara;
 /* enable the timer0 clock */
 rcu_periph_clock_enable(RCU_TIMER1);//挂在AHB=72MHz上面

 /* 初始化timer0 定时器参数，设置自动重装载值，分频系数，计数方式 */
 timer0initpara.clockdivision=TIMER_CKDIV_DIV1;//分频因子
 timer0initpara.alignedmode=TIMER_COUNTER_EDGE;//边沿对齐
 timer0initpara.counterdirection=TIMER_COUNTER_UP;//向上计数
 timer0initpara.period=arr;//自动重新加载值
 timer0initpara.prescaler=prescaler;//预分频值 if=1时就是72Mhz else=72/(prescaler/2)
 //timer0initpara.repetitioncounter=;//重复计数器值
 timer_init(TIMER1,&timer0initpara);
 //允许更新中断
 timer_interrupt_enable(TIMER1,TIMER_INT_UP);
 //TIMER0中断优先级设置
 nvic_irq_enable(TIMER1_IRQn,1,1);//抢占优先级，响应优先级
 //使能TIME0
 timer_enable(TIMER1);
}
/*中断初始化*/
gd_timer0_config(5000-1,144-1);//72MHz/(144/2)=1us  1us*1000=1ms  1us*5000=5ms

/*中断回调函数*/
void TIMER1_IRQHandler(void)
{
 if(SET==timer_interrupt_flag_get(TIMER1,TIMER_INT_UP))
 {
   //gd_eval_led_toggle(LED1);
         button_ticks();
 }
 timer_interrupt_flag_clear(TIMER1,TIMER_INT_UP);
}

main函数初始化

     /*注册一个按键对象*/
     button_init(&btn1, gd_eval_key_state_get, SET, bt1_id);
     /*注册按键事件*/
     button_attach(&btn1, PRESS_DOWN,       BTN1_PRESS_DOWN_Handler);
     button_attach(&btn1, PRESS_UP,         BTN1_PRESS_UP_Handler);
     button_attach(&btn1, PRESS_REPEAT,     BTN1_PRESS_REPEAT_Handler);
     button_attach(&btn1, SINGLE_CLICK,     BTN1_SINGLE_Click_Handler);
     button_attach(&btn1, DOUBLE_CLICK,     BTN1_DOUBLE_Click_Handler);
     button_attach(&btn1, LONG_PRESS_START, BTN1_LONG_PRESS_START_Handler);
     button_attach(&btn1, LONG_PRESS_HOLD,  BTN1_LONG_PRESS_HOLD_Handler);
     button_start(&btn1);

添加相关回调

/*按下事件*/
void BTN1_PRESS_DOWN_Handler(void *btn){
 gd_eval_led_on(LED1);
}
/*弹起事件*/
void BTN1_PRESS_UP_Handler(void *btn){
 gd_eval_led_off(LED1);
}
/*重复按下事件 变量repeat计数连击次数*/
void BTN1_PRESS_REPEAT_Handler(void *btn){
 uint8_t i = 0;
 for(i = 0; i <= btn1.repeat; i++){
     gd_eval_led_toggle(LED1);
     delay_1ms(250);
     gd_eval_led_toggle(LED1);
     delay_1ms(250);
 }
}
/*单击按键事件*/
void BTN1_SINGLE_Click_Handler(void *btn){
}
/*双击按键事件*/
void BTN1_DOUBLE_Click_Handler(void *btn){
}
/*达到长按时间阈值时触发一次*/
void BTN1_LONG_PRESS_START_Handler(void *btn){
}
/*长按期间一直触发*/
void BTN1_LONG_PRESS_HOLD_Handler(void *btn){
}

结果展示

通过事件回调，可以轻松实现按键的按下、松开、连击、长按等事件对应不通过回调~
