U3842芯片的应用电路

U3842是一种电流控制型脉宽调制芯片，由于外围电路简单经典，所以被广泛应用，且做为很多新手入手的教材。

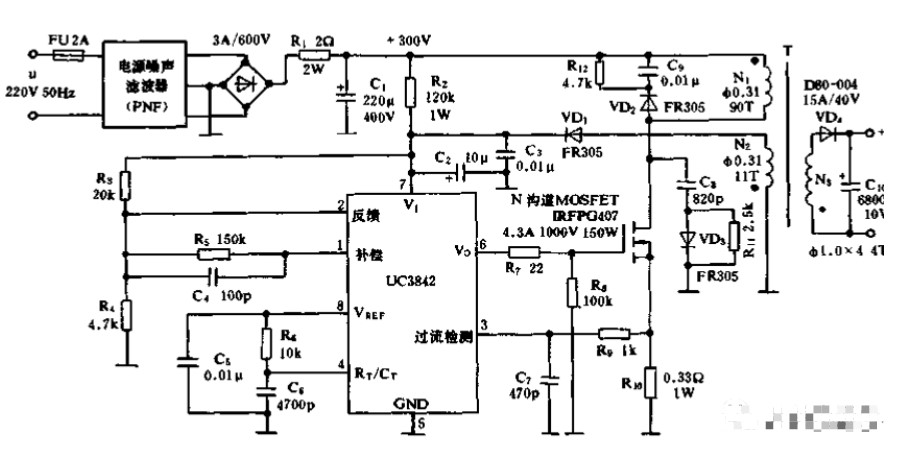

从芯片规格书我们可以很容易看到芯片的应用电路，如下图所示：

从上图中，我们可以很容易看到这个线路包含整流桥和电容组成的输出端整流滤波电路，变压器绕组上RCD尖峰吸收线路，高频变压器，MOS管，芯片UC3842以及外部线路。

当220V市电经过整流桥后，得到一个大约300V的直流高压，这个电压一路经过变压器的绕组将300V电压加至MOS管的漏极，另一路经过R2后给芯片提供一个启动电压，当7脚电压大于芯片启动电压后，UC3842开始工作，第8脚会输出一个2.5V的基准电压，然后第4脚开始起振，芯片进入工作状态，第6脚输出一个方波给MOS的栅极。

当6脚输出电压处于上升沿时，MOS管导通，变压器N1绕组感应到电压上正下负，由于这个线路是反激式电源，所以二次侧感应到上负下正，二极管反向截止，能量储存在变压器绕组上，当电压处于下降沿时，MOS管截止，变压器绕组极性翻转，二次侧感应到上正下负，输出二极管VD导通，能量经过二极管给输出电容充电，输出端得到一个稳定的直流电压，且变压器的辅助绕组给芯片供电脚提供持续稳定的电压。

图中已经将所有元器件的参数都已给定，有兴趣的盆友可以试着自己动手DIY一个，然后可以通过修改输出方波的占空比来改变输出电压的大小。
