DFT如何产生PLL 测试pattern

DFT PLL向量，ATE怎么用？

自动测试设备（ATE）对PLL（锁相环）进行测试时，我们首先要明白PLL在系统级芯片（SoC）中的重要性。它是SoC中关键的时钟或信号同步部件，其性能直接影响到芯片逻辑的正确运行。在测试PLL
IP时，通常会有多个测试项目，如频率测试、相位噪声、锁定时间、稳定性、误差和漂移等。

但在SoC的ATE测试中，CP阶段通常只进行PLL频率和锁定测试。

那么DFT如何产生PLL 测试pattern，以及ATE如何根据这些pattern进行PLL测试？

DFT（Design For Test）是用于生成测试pattern以检测芯片功能和性能的技术。在生成PLL（Phase-Locked Loop）测试pattern的过程中，DFT通过使用特定的算法和测试向量来生成测试pattern。这些测试pattern旨在模拟PLL在不同条件下的行为，以确保芯片的PLL功能正常。

ATE（Automated Test Equipment）是一种用于自动测试芯片性能和功能的设备。在测试PLL时，ATE会使用由DFT生成的测试pattern来模拟芯片的输入，并监控芯片的输出以检查其功能是否正常。

这里的pattern指的是用于测试PLL的特定数据序列。这些数据序列在测试过程中被发送到芯片的输入管脚，并在芯片的输出管脚比较相应的输出数据序列。通过比较预期输出和模拟输出，ATE可以判断PLL是否正常工作。

总之，DFT通过生成测试pattern来模拟PLL的行为，ATE使用这些测试pattern来测试芯片的功能，并比较预期输出和模拟输出以判断芯片是否正常工作。

DFT 产生 PLL 向量

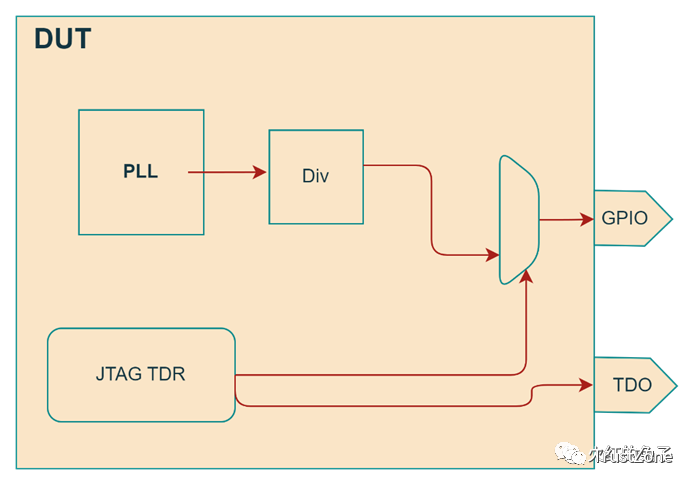

DFTer 每条PLL向量配置要求：（参考下图）

•a） JTAG配置多个PLL为对应的待测频点。

•b） 配置Div系数为最大，尽可能降低输出时钟的频率。

•c） LOCK信号在TDO串行移出观测或者复用到IO上。

•d） 切换IO复用后，PLL div 信号将会输出到对应GPIO上。

PLL输出频率的要求：10M~50M之间。 WHY？

1.上限受限于GPIO，在高于50M时，GPIO的输出特性随频率升高而减弱，最好低于50M。（机台PS1600最高1.6G采样频率，不需要考虑奈奎斯特频率的限制。）

1.下限需要考虑到不同测试方法的测试时间的影响，比如给一个32K的钟，机台需要构造更长的采样向量。
