基于运算放大器的同相和反相比例放大器原理及

实验目的：熟悉基于运算放大器的同相和反相比例放大器（Proportional Amplifier Opamp）电路。

实验过程：通过调整反馈电阻器的值，观察示波器上的运算放大器输出信号变化，理解比例放大器的原理。

材料清单：

1、μA741（运算放大器），2个

2、200Kohm电位器，2个

3、1Kohm固定电阻器，2个

4、面包板，1块

5、跳线，若干

6、信号发生器、示波器。

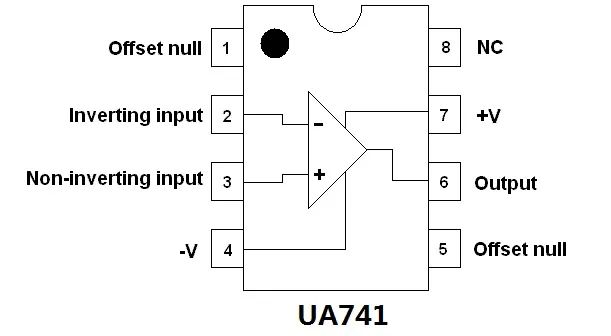

μA741管脚分布图：

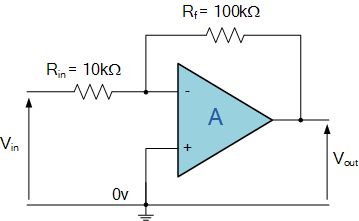

反相比例放大器原理图：

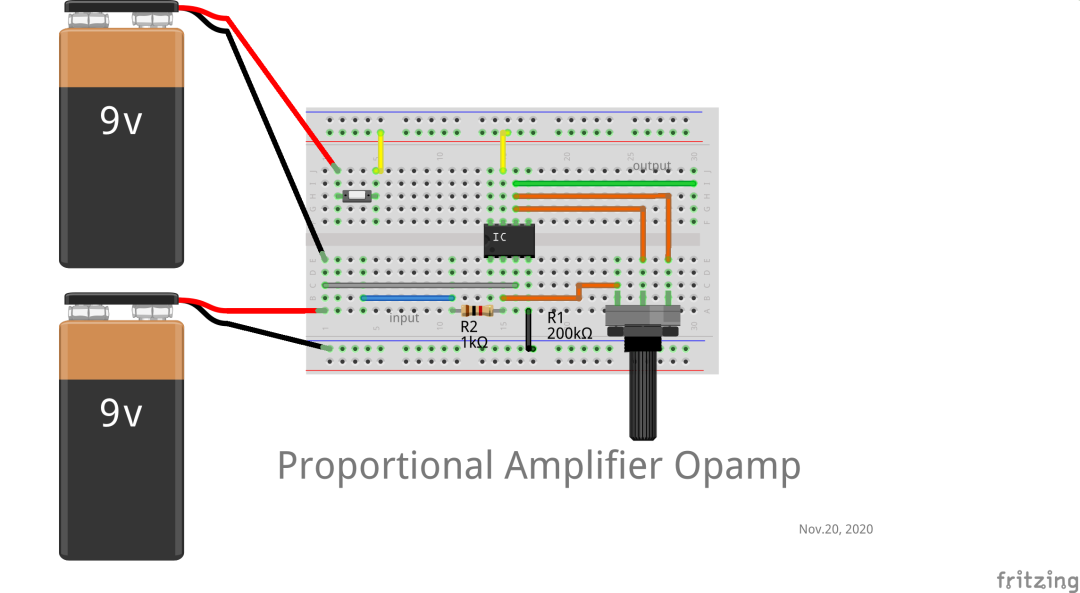

接线图：

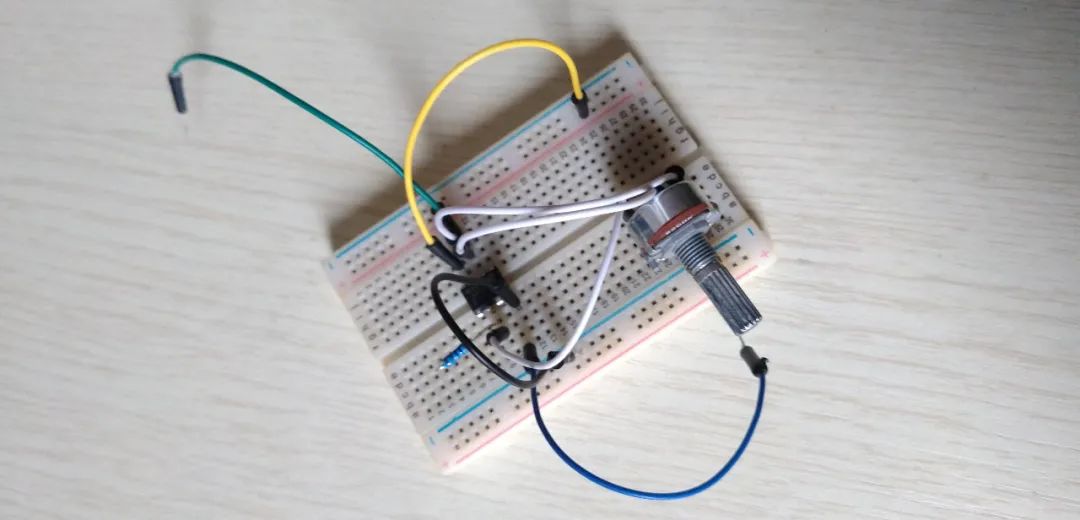

实物照：

Proportional Amplifier Opamp

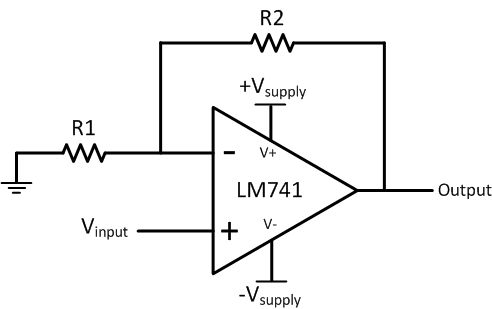

同相比例放大器原理图：

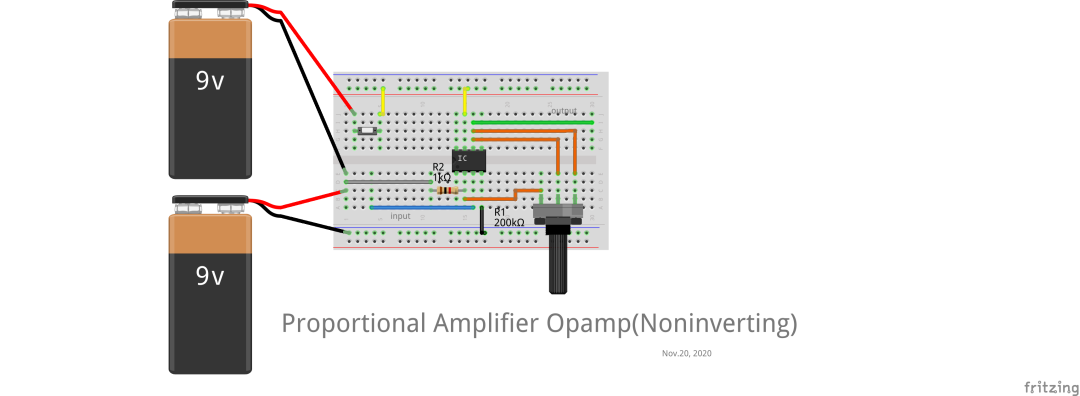

接线图：

Proportional Amplifier Opamp

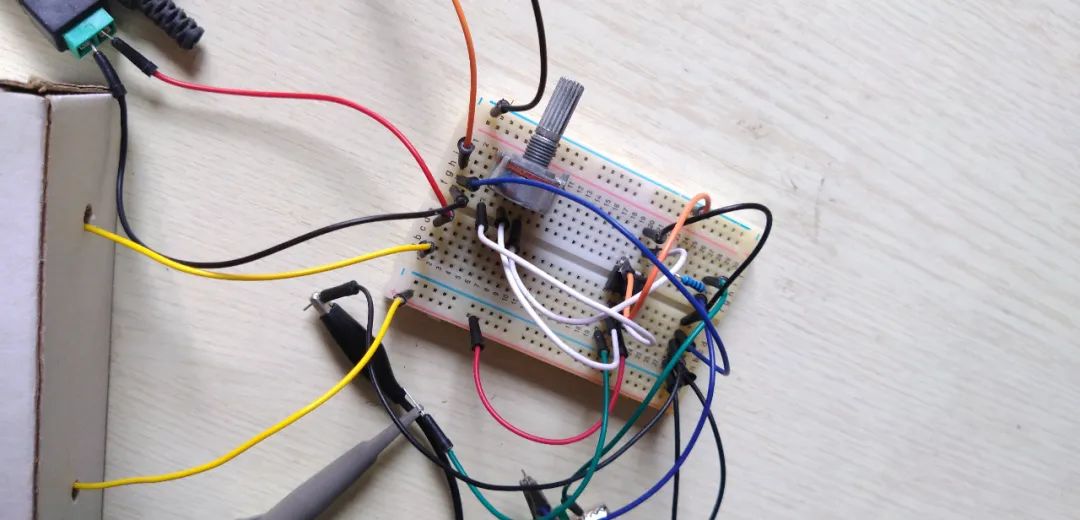

实物照：

Proportional Amplifier Opamp

注意事项：

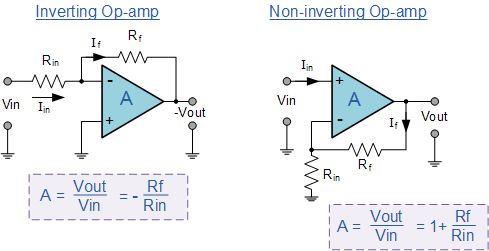

1、比例放大器分为Noninverting（同相）Amplifier Circuit 和 Inverting （反相）Amplifier Circuit。

2、同相和反相各用了一个固定电阻器（1K）和一个可调电阻器（200K）。可调电阻器的作用相同，都是作为反馈电阻器。固定电阻器的作用也相同，都是作为输入电阻器用，但是接法不同——同相接“地（GND）”，反相接信号输入端。

3、注意“地（GND）”是串联的两个电源（池）的公共点。

4、信号发生器的输出信号要接地（GND），否则，效果出不来。

5、计算比例放大倍数的公式是：
