基于运算放大器的积分器电路实验过程

实验目的：熟悉基于运算放大器的积分器(The Integrator Amplifier)电路。

实验过程：通过调整反馈电容器的值，观察示波器上的运算放大器输出信号变化，理解积分（放大）器的原理。

材料清单：

1、TL071CP，1个

2、330pF可调电容器，1个

3、750ohm固定电阻器，1个

4、面包板，1块

5、跳线，若干

6、12v电池，2节

7、开关，1个

8、信号发生器、示波器。

TL071的管脚分布（下边的是TL072）：

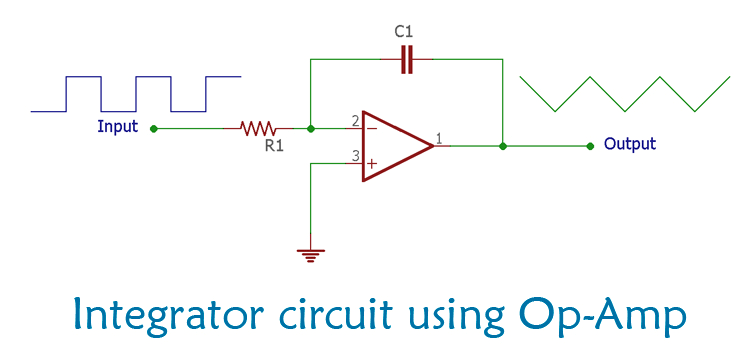

原理图：

（需要说明的是，这张原理图是从网上找地，似乎输出信号和输入信号的相位有问题，应该是反相，而不是现在这样的同相，看下边的实物照可知）

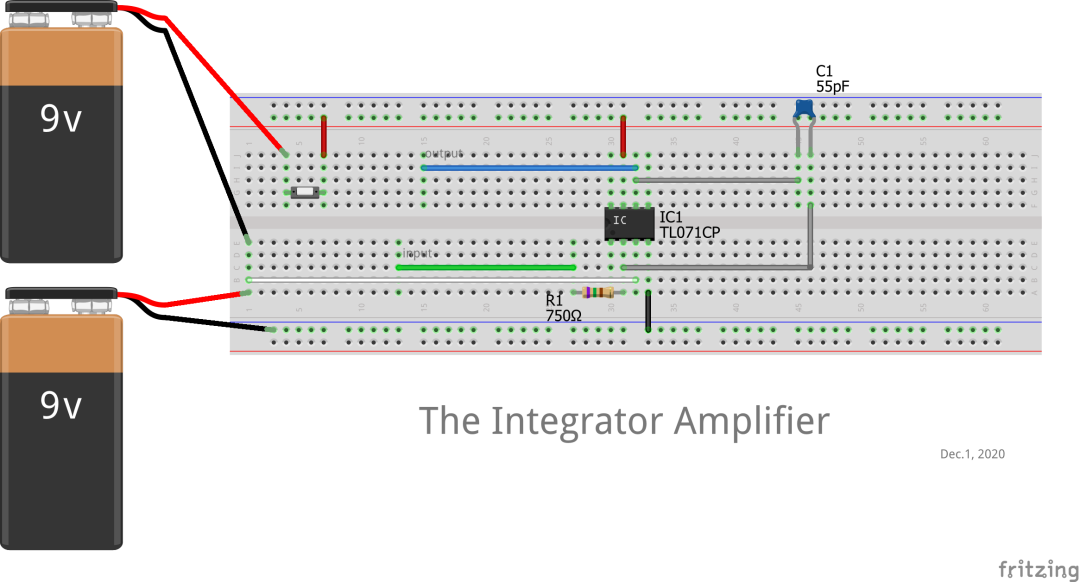

接线图：

（说明：1、上图中的55pF为经可调电容器确定后的值。2、实际用的是12v的电池。）

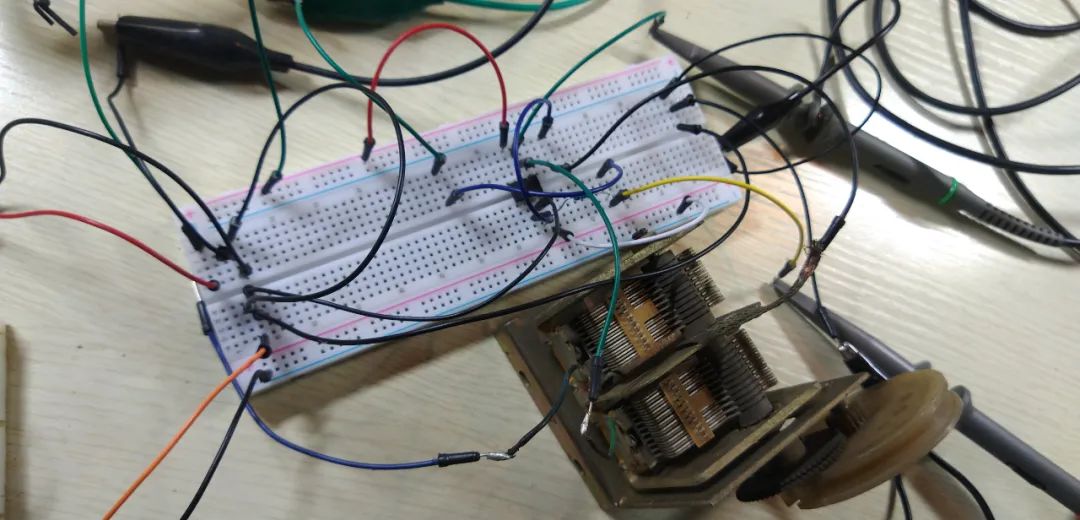

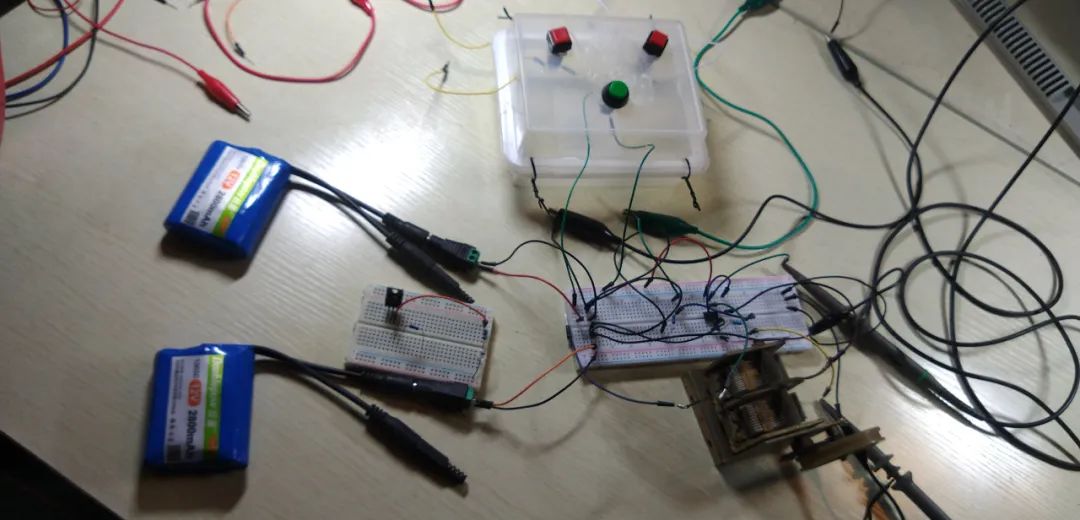

实物照：

（上图中左边的小面包板不是实验的组成部分）

说明：

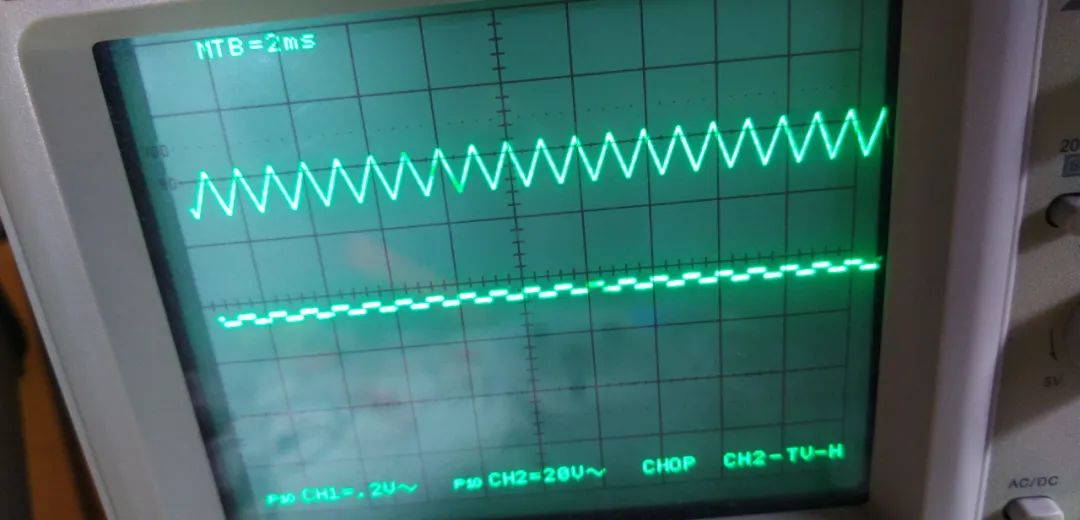

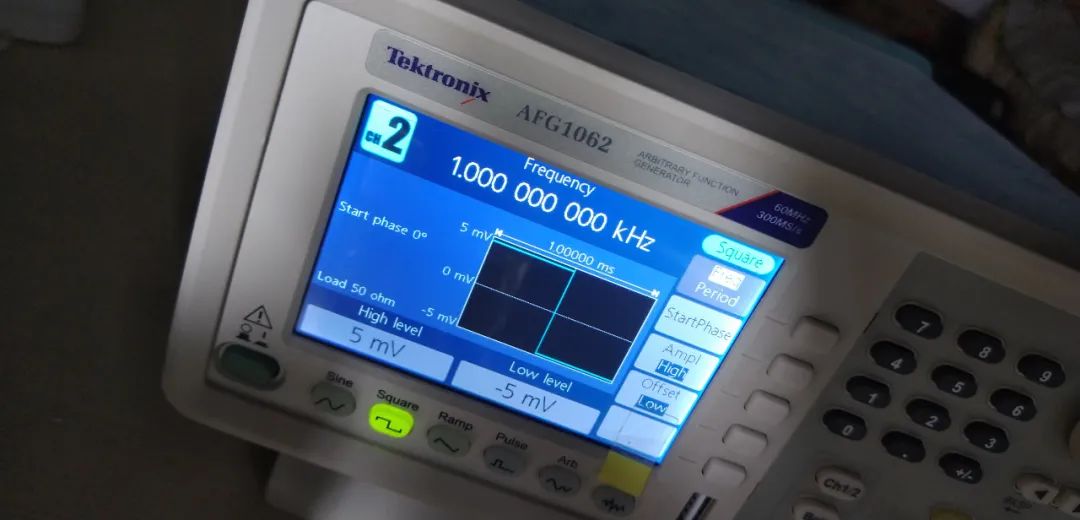

1、输入信号是1KHz，10mV，过零点的方波。输出是同频率的三角波。从示波器的显示上看，放大倍数超过600。

2、开关演示的是：放大器工作或者不工作状态的输出——前者有信号输出，后者没有。
