SPI时钟极性和时钟相位

在 SPI 中，主机可以选择时钟极性和时钟相位。在空闲状态期间，CPOL 为设置时钟信号的极性。空闲状态是指传输开始时 CS
为高电平且在向低电平转变的期间，以及传输结束时 CS 为低电平且在向高电平转变的期间。CPHA 为选择时钟相位。

根据CPHA位的状态，使用时钟上升沿或下降沿来采样和/或移位数据。主机必须根据从机的要求选择时钟极性和时钟相位。根据 CPOL 和 CPHA
位的选择，有四种SPI 模式可用。表1显示了这 4 种 SPI 模式。

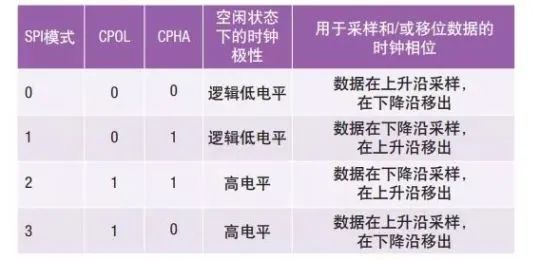

表1.通过CPOL和CPHA选择SPI模式

图2至图5显示了四种SPI模式下的通信示例。在这些示例中，数据显示在MOSI和MISO线上。传输的开始和结束用绿色虚线表示，采样边沿用橙色虚线表示，移位边沿用蓝色虚线表示。请注意，这些图形仅供参考。要成功进行SPI通信，用户须参阅产品数据手册并确保满足器件的时序规格。

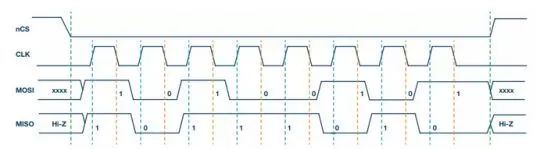

图2给出了SPI模式0的时序图。在此模式下，时钟极性为0，表示时钟信号的空闲状态为低电平。此模式下的时钟相位为0，表示数据在上升沿采样（由橙色虚线显示），并且数据在时钟信号的下降沿移出（由蓝色虚线显示）。

图2. SPI模式0，CPOL = 0，CPHA = 0：CLK空闲状态 = 低电平，数据在上升沿采样，并在下降沿移出

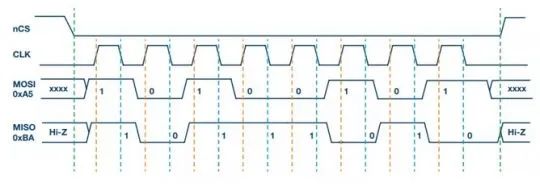

图3给出了SPI模式1的时序图。在此模式下，时钟极性为0，表示时钟信号的空闲状态为低电平。此模式下的时钟相位为1，表示数据在下降沿采样（由橙色虚线显示），并且数据在时钟信号的上升沿移出（由蓝色虚线显示）。

图3. SPI模式1，CPOL = 0，CPHA = 1：CLK空闲状态 = 低电平，数据在下降沿采样，并在上升沿移出

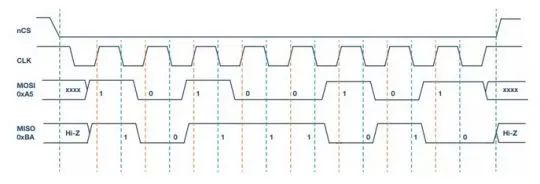

图4. SPI模式2，CPOL = 1，CPHA = 1：CLK空闲状态 = 高电平，数据在下降沿采样，并在上升沿移出

图4给出了SPI模式2的时序图。在此模式下，时钟极性为1，表示时钟信号的空闲状态为高电平。此模式下的时钟相位为1，表示数据在下降沿采样（由橙色虚线显示），并且数据在时钟信号的上升沿移出（由蓝色虚线显示）。

图5. SPI模式3，CPOL = 1，CPHA = 0：CLK空闲状态 = 高电平，数据在上升沿采样，并在下降沿移出

图5给出了SPI模式3的时序图。在此模式下，时钟极性为1，表示时钟信号的空闲状态为高电平。此模式下的时钟相位为0，表示数据在上升沿采样（由橙色虚线显示），并且数据在时钟信号的下降沿移出（由蓝色虚线显示）。
