SPI的多从机配置介绍

多从机配置

多个从机可与单个 SPI主机一起使用。从机可以采用常规模式连接，或采用菊花链模式连接。

常规SPI模式

在常规模式下，主机需要为每个从机提供单独的片选信号。一旦主机使能（拉低）片选信号，MOSI/MISO线上的时钟和数据便可用于所选的从机。如果使能多个片选信号，则MISO线上的数据会被破坏，因为主机无法识别哪个从机正在传输数据。从图6可以看出，随着从机数量的增加，来自主机的片选线的数量也增加。这会快速增加主机需要提供的输入和输出数量，并限制可以使用的从机数量。可以使用其他技术来增加常规模式下的从机数量，例如使用多路复用器产生片选信号。

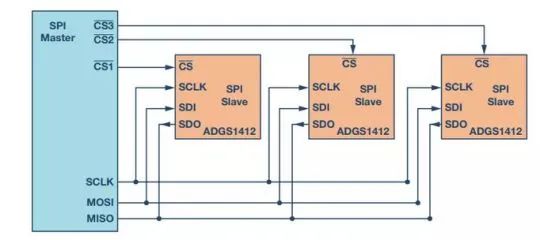

图6. 多从机SPI配置

菊花链模式

在菊花链模式下，所有从机的片选信号连接在一起，数据从一个从机传播到下一个从机。在此配置中，所有从机同时接收同一SPI时钟。来自主机的数据直接送到第一个从机，该从机将数据提供给下一个从机，依此类推。使用该方法时，由于数据是从一个从机传播到下一个从机，所以传输数据所需的时钟周期数与菊花链中的从机位置成比例。例如在图7所示的8位系统中，为使第3个从机能够获得数据，需要24个时钟脉冲，而常规SPI模式下只需8个时钟脉冲。

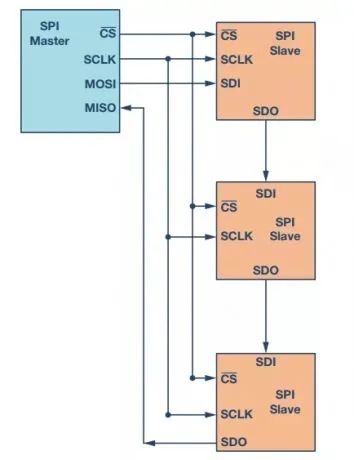

图7. 多从机SPI菊花链配置

图8显示了时钟周期和通过菊花链的数据传播。并非所有SPI器件都支持菊花链模式。请参阅产品数据手册以确认菊花链是否可用。

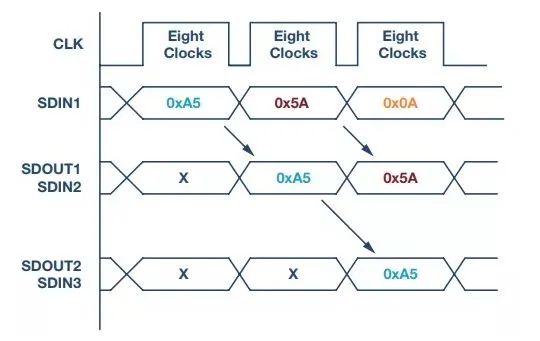

图8. 菊花链配置：数据传播

ADI公司最新一代支持SPI的开关可在不影响精密开关性能的情况下显著节省空间。本文的这一部分将讨论一个案例研究，说明支持SPI的开关或多路复用器如何能够大大简化系统级设计并减少所需的GPIO数量。

ADG1412是一款四通道、单刀单掷（SPST）开关，需要四个GPIO连接到每个开关的控制输入。图9显示了微控制器和一个ADG1412之间的连接。

图9. 微控制器GPIO用作开关的控制信号

随着电路板上开关数量的增加，所需GPIO的数量也会显著增加。例如，当设计一个测试仪器系统时，会使用大量开关来增加系统中的通道数。在4×4交叉点矩阵配置中，使用四个ADG1412。此系统需要16个GPIO，限制了标准微控制器中的可用GPIO。图10显示了使用微控制器的16个GPIO连接四个ADG1412。

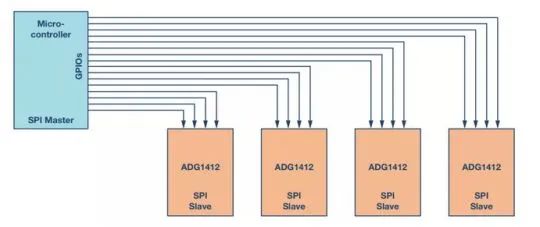

图10. 在多从机配置中，所需GPIO的数量大幅增加
