SPI协议优缺点 如何减少GPIO数量

如何减少GPIO数量？

一种方法是使用串行转并行转换器，如图所示。该器件输出的并行信号可连接到开关控制输入，器件可通过串行接口SPI配置。此方法的缺点是外加器件会导致物料清单增加。

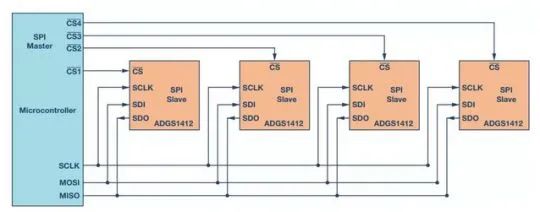

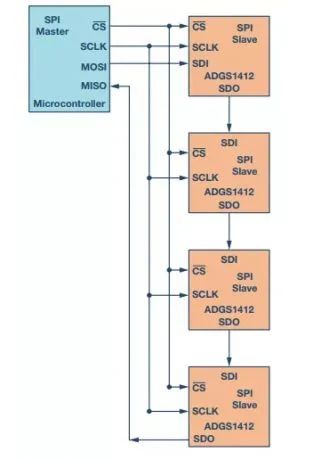

另一种方法是使用SPI控制的开关。此方法的优点是可减少所需GPIO的数量，并且还能消除外加串行转并行转换器的开销。如图所示，不需要16个微控制器GPIO，只需要7个微控制器GPIO就可以向4个ADGS1412提供SPI信号。开关可采用菊花链配置，以进一步优化GPIO数量。在菊花链配置中，无论系统使用多少开关，都只使用主机（微控制器）的四个GPIO。

图用于说明目的。ADGS1412数据手册建议在SDO引脚上使用一个上拉电阻。为简单起见，此示例使用了四个开关。随着系统中开关数量的增加，电路板简单和节省空间的优点很重要。

在6层电路板上放置8个四通道SPST开关，采用4×8交叉点配置时，ADI 公司支持 SPI 的开关可节省20%的总电路板空间。

SPI协议的优缺点

SPI 的优点在于它有着比 I2C 更高的吞吐量，不被最大时钟速度所限制，可实现潜在的高速、极为简单的硬件接口，外围电路使用的上拉电阻是比 I2C
协议更少的，这意味着它具有比I2C的功耗更低、从机的时钟来源来自主机设备，无需新增精密振荡器、从机不需要唯一的地址、相对于并行接口而言，使用的引脚数目大大减少等优点。

但同时有着一定的缺点，例如SPI没有带内寻址、当使用多个不同模式的从机设备时，主机设备切换模式时重新初始化，会使得访问从机设备速度变慢、SPI从机设备没有硬件流控，只能通过主机自主的延迟下个时钟周期到来的时间、仅能在短距离通信等缺点。但能在避免SPI的缺点的方向来应用SPI的话，SPI的优点让它远远优于其他协议。
